项目地点：上海

建筑面积：1,412.9㎡

清水面积：3,500㎡

主持设计：西泽立卫

建设单位：上海宝钢长宁置业有限公司

设计单位：西泽立卫建筑事务所、上海建筑设计研究院有限公司、上海筑致建筑设计咨询有限公司

总包单位：中建二局第四建筑工程有限公司

清水施工：澳门铁盘算盘网

建筑是凝固的艺术，在时代的更迭下，“如何让老建筑与城市中的人产生更好的交互，与自然更为融洽共处，与新生的建筑产生一脉相承的连接？”是项目开发者与设计者们所思考的。于上海红坊文创园和上钢十厂原址基础上落成的城市综合体A.F.A上海融侨中心，在对于城市更新的探索方面给出了自己的答案，它可以承载记忆，更可以指向未来。

在整个更新体系中，一座由被誉为“诗意的建筑艺术家”--西泽立卫主持设计的H栋单体异形建筑，被安放在场地南部。建筑以云、风、波为设计灵感，用一片轻盈的混凝土，为城市重构了公共艺术空间。柔和、轻盈，曲面的屋顶如同波浪，与北侧老厂一动一静，呈现出祥和的氛围。

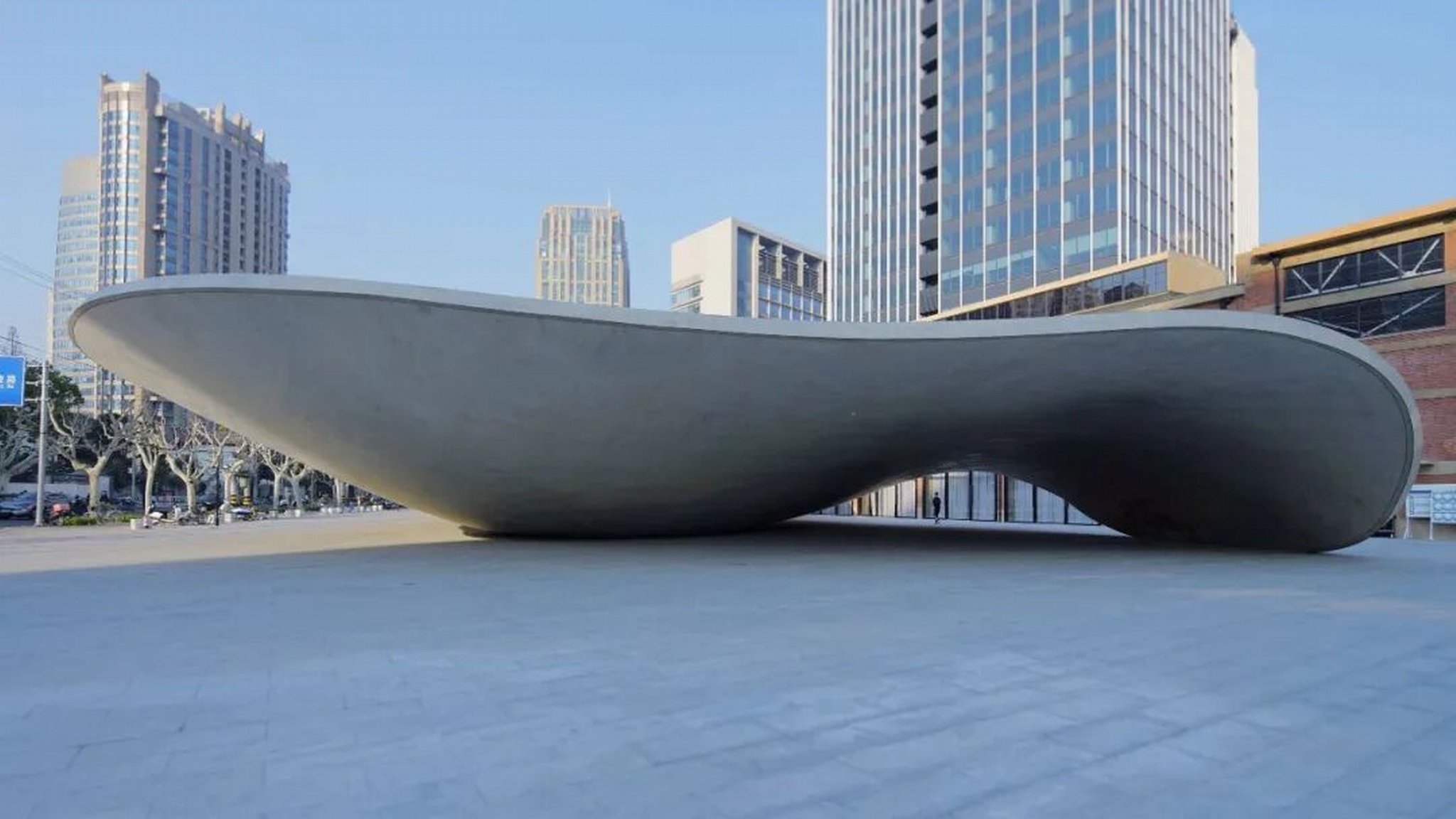

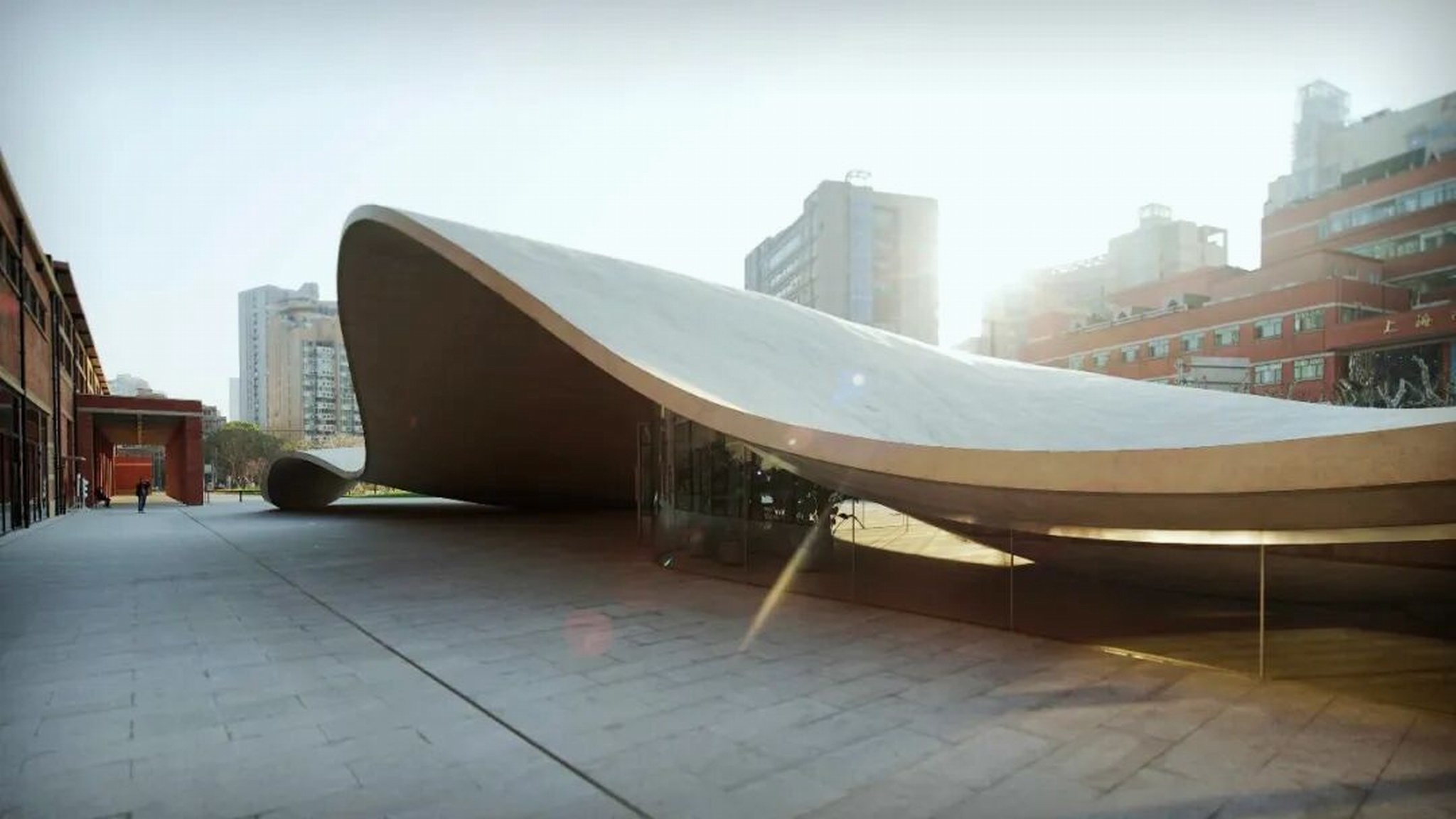

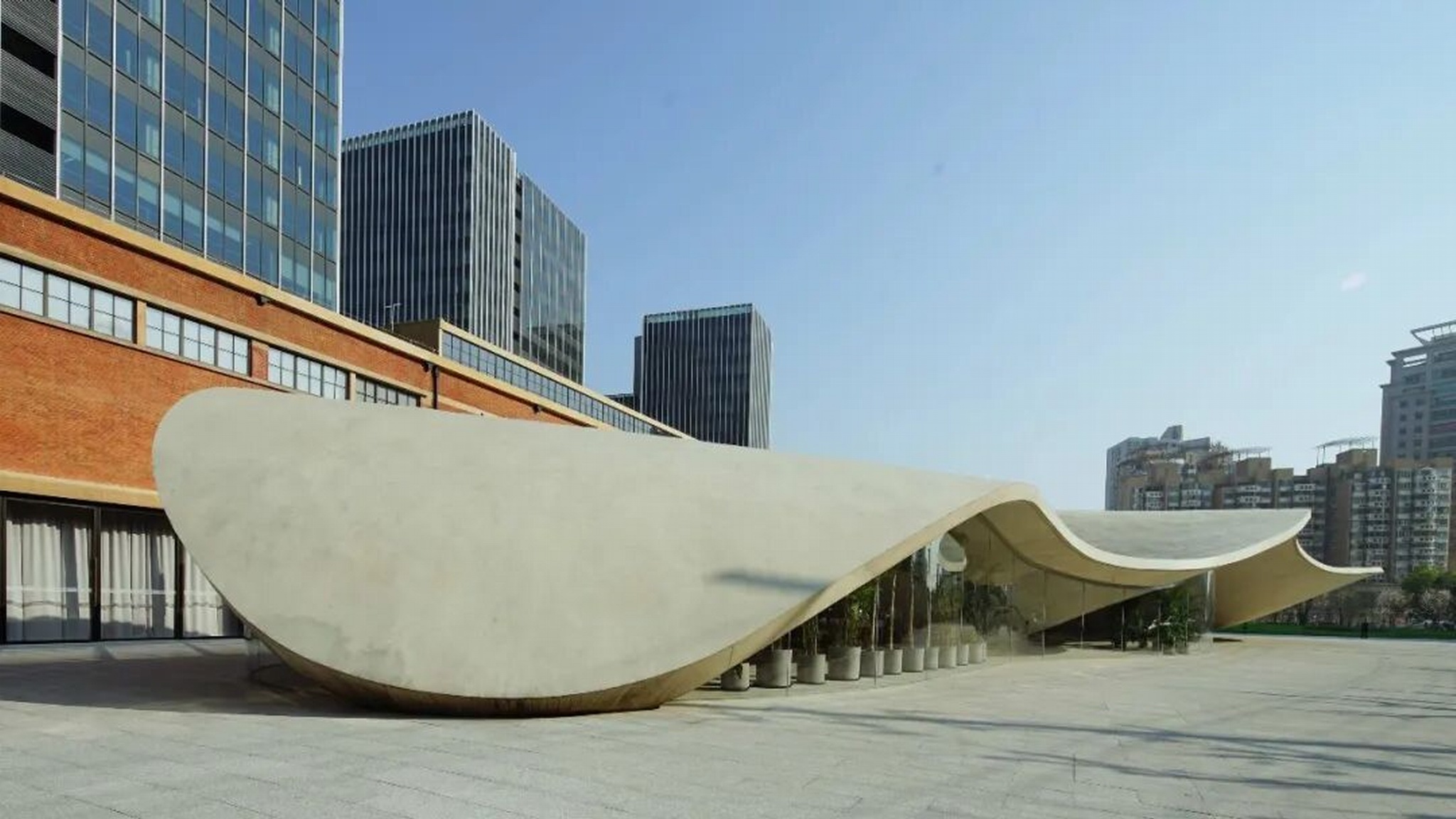

▲完工效果 ©益汇达

西泽立卫在这次的设计中，将“强调人与建筑、建筑与自然的有机关系”这一设计原则展现于A.F.A的文保项目中，并通过“透明”的大量运用，加以彰显，让新与旧的建筑更好地互动相连。

相对于整个项目北部的高密度开发，场地的南部却是以一个大型开放空间所呈现的。作为文保建筑的ROJO横亘于此，成为一个地标。如何才能更好地凸显出老建筑的特色，同时又能让其真正和当代人的生活相连？

为此，西泽立卫从“云、风、波”三个角度切入，运用大量“透明”元素，强调营造建筑开放、有机的空间，连接周围环境，以一个公园的形式呈现文保建筑前大片公共空间。

▲上海融侨中心H栋单体异形建筑效果图

▲完工效果 ©益汇达

树木和绿植轻轻环绕，一个新的建筑立于道路与文保建筑之间，在结构上，这一通过开口方式展现的建筑，并使得阳光、风和绿意可以进入，它如同一个露天凉亭，由一个中心花园引导并吸引人们进入和穿过。

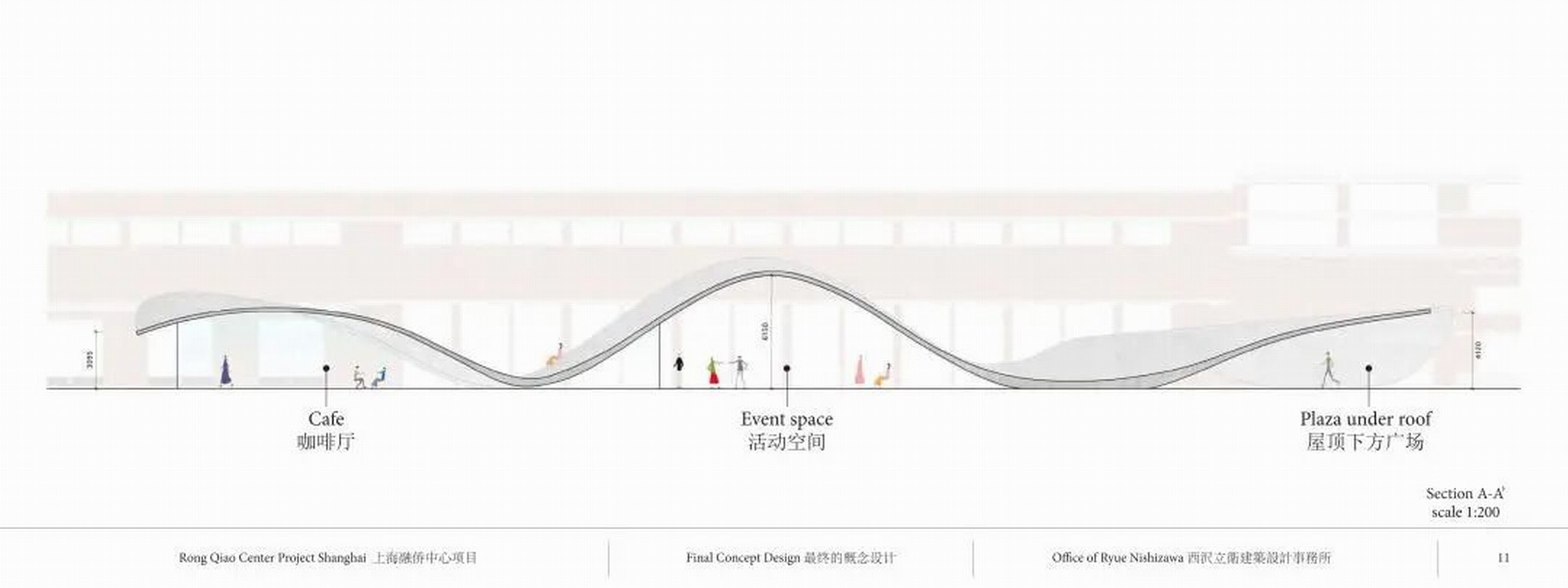

▲设计立面图

这个独立的曲面混凝土结构建筑，塑造了一个未来可以被人们所使用的聚会所在。自由的三维曲面，配以四个落地点，同时，这四个点通过后张拉力和拱形系统彼此平衡，使这一结构可以独立站立于场地，并无需任何支柱。玻璃幕墙及曲面造型，提供多角度的视线通透性与流线穿越性，减少对历史建筑的遮挡。

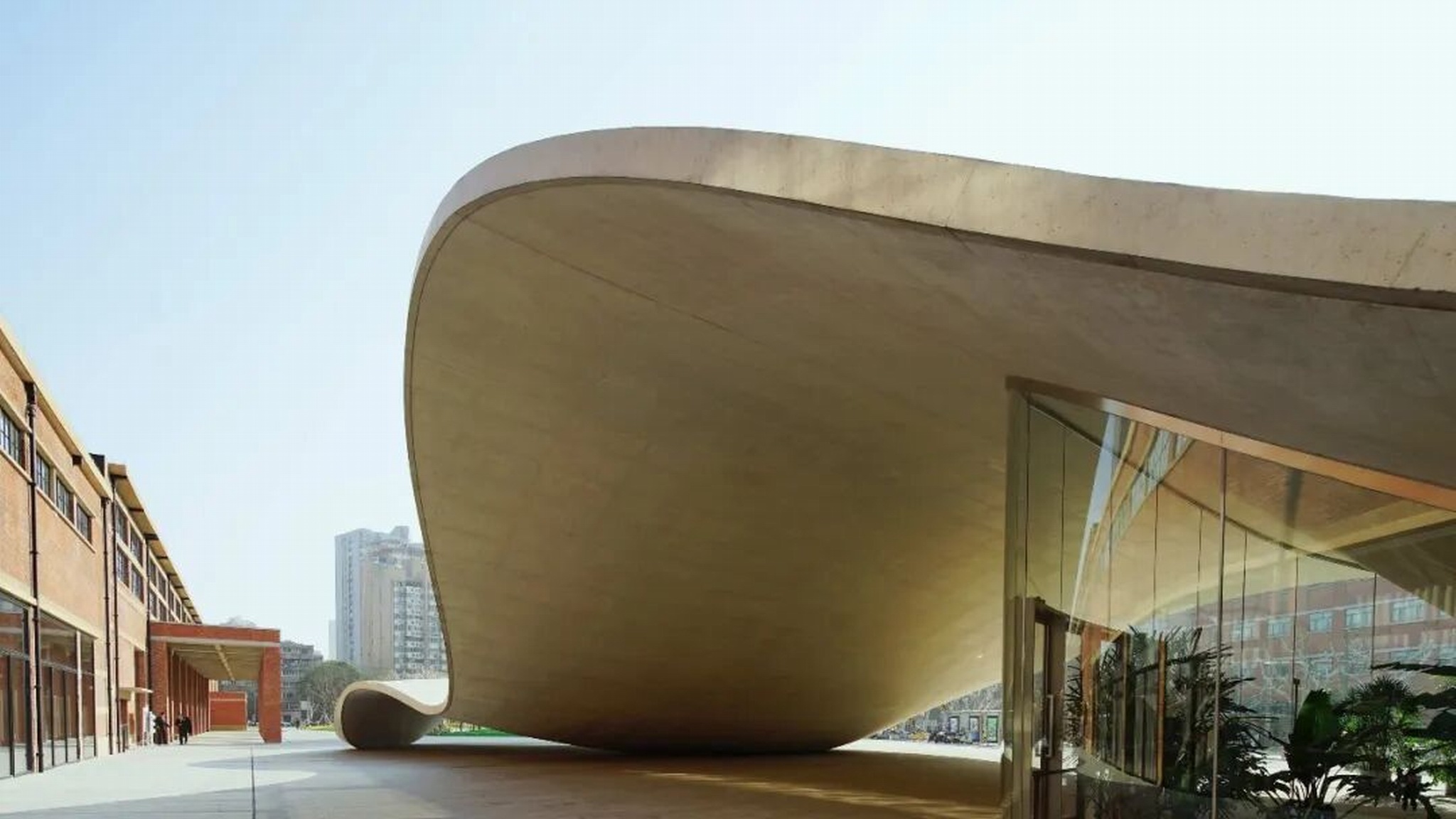

▲完工效果 ©益汇达

#01项目重难点分析与施工对比分析

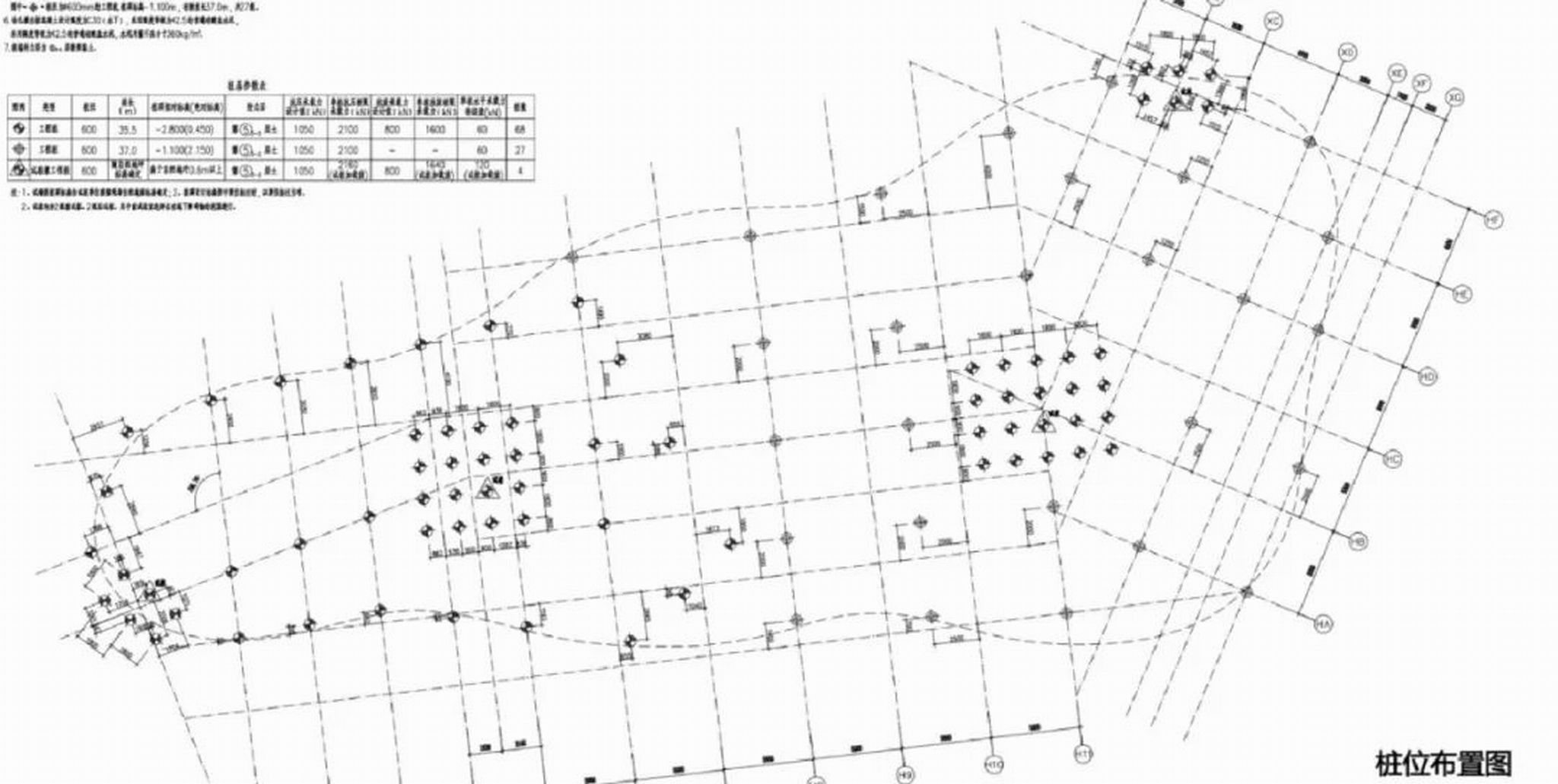

本次项目基础形式复杂，共设99根约35米长的钻孔灌注桩，桩下紧邻地铁10号线，并涉及老人防地下结构，施工难度大。

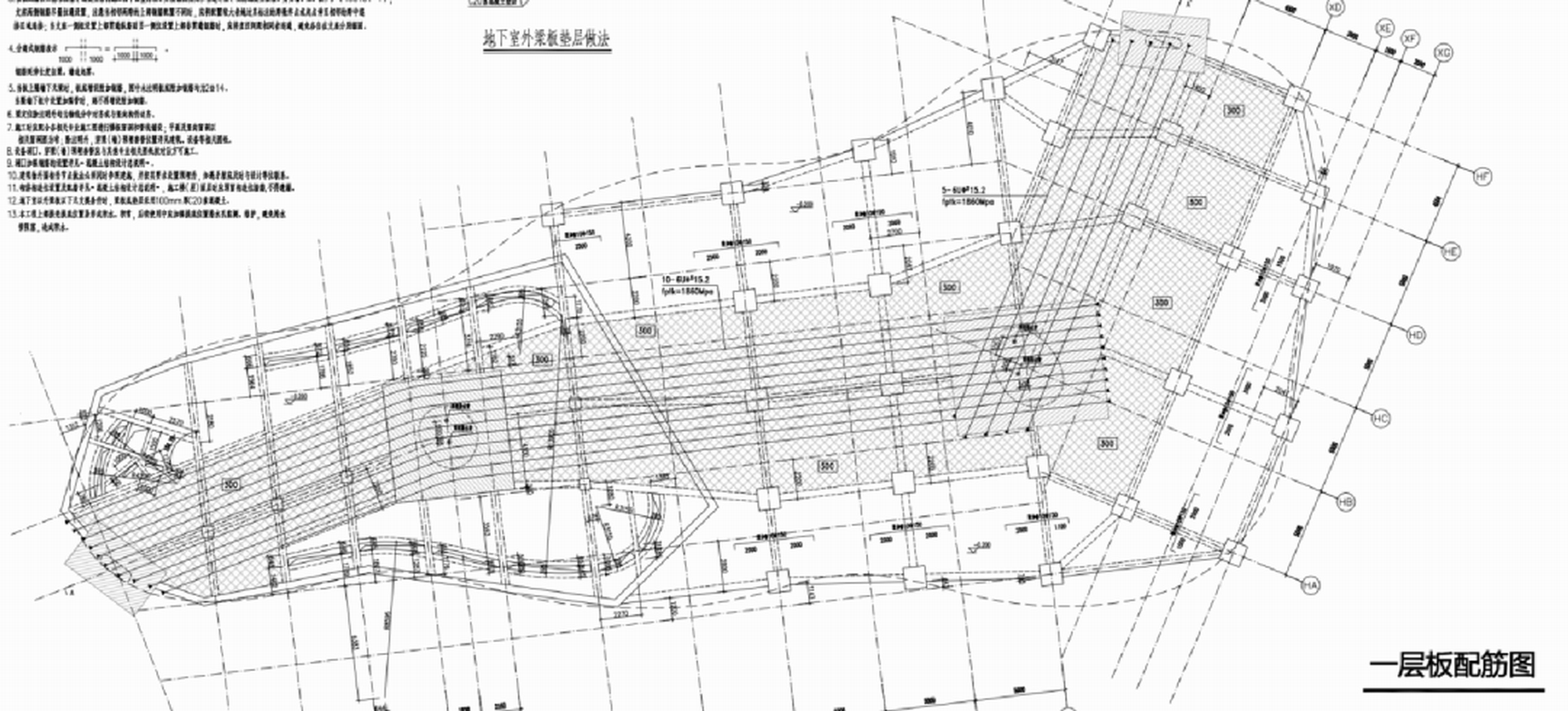

左侧有地下设备间，桩身上部设四个大基础承台，其余为小承台与框架梁连接，顶部再设置一层200、300mm厚板。四个大承台采用10束、60根无粘结后张法预应力筋拉结。

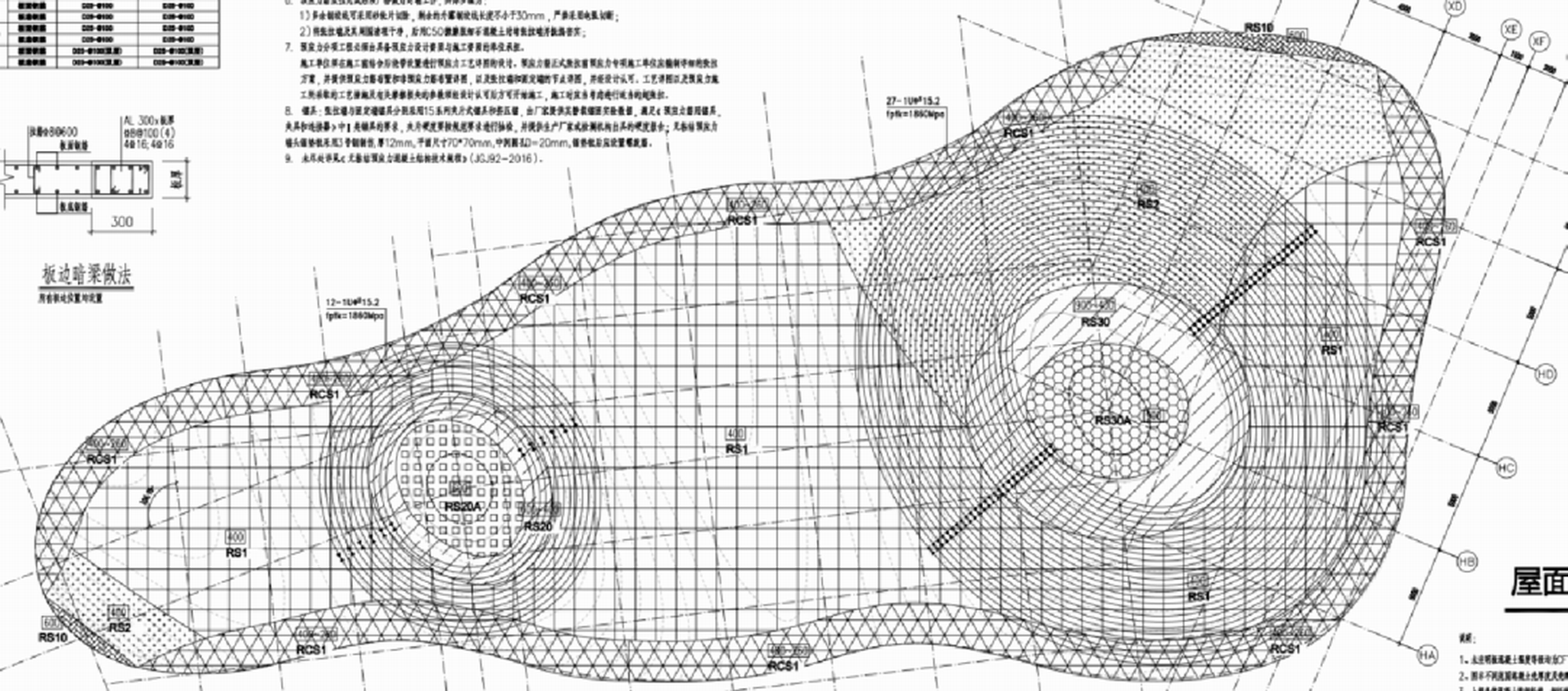

屋面清水混凝土结构为异形双曲面板，为异形混凝土壳体结构，板厚为300~900mm。通过四个基础承台将屋面板托起，中间两个碗状结构内部设置有12、27束单根环向无粘结后张法预应力筋拉结。

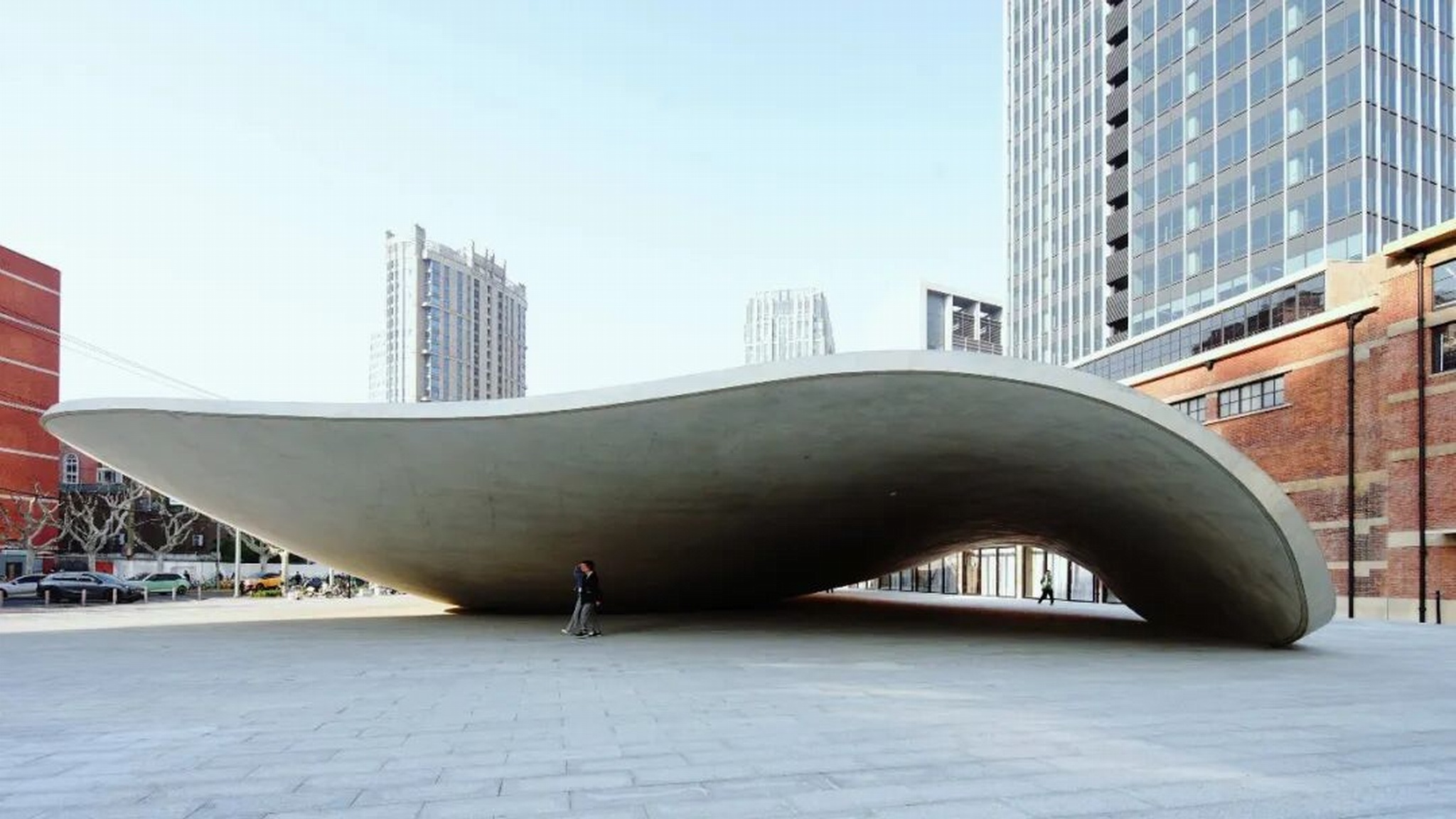

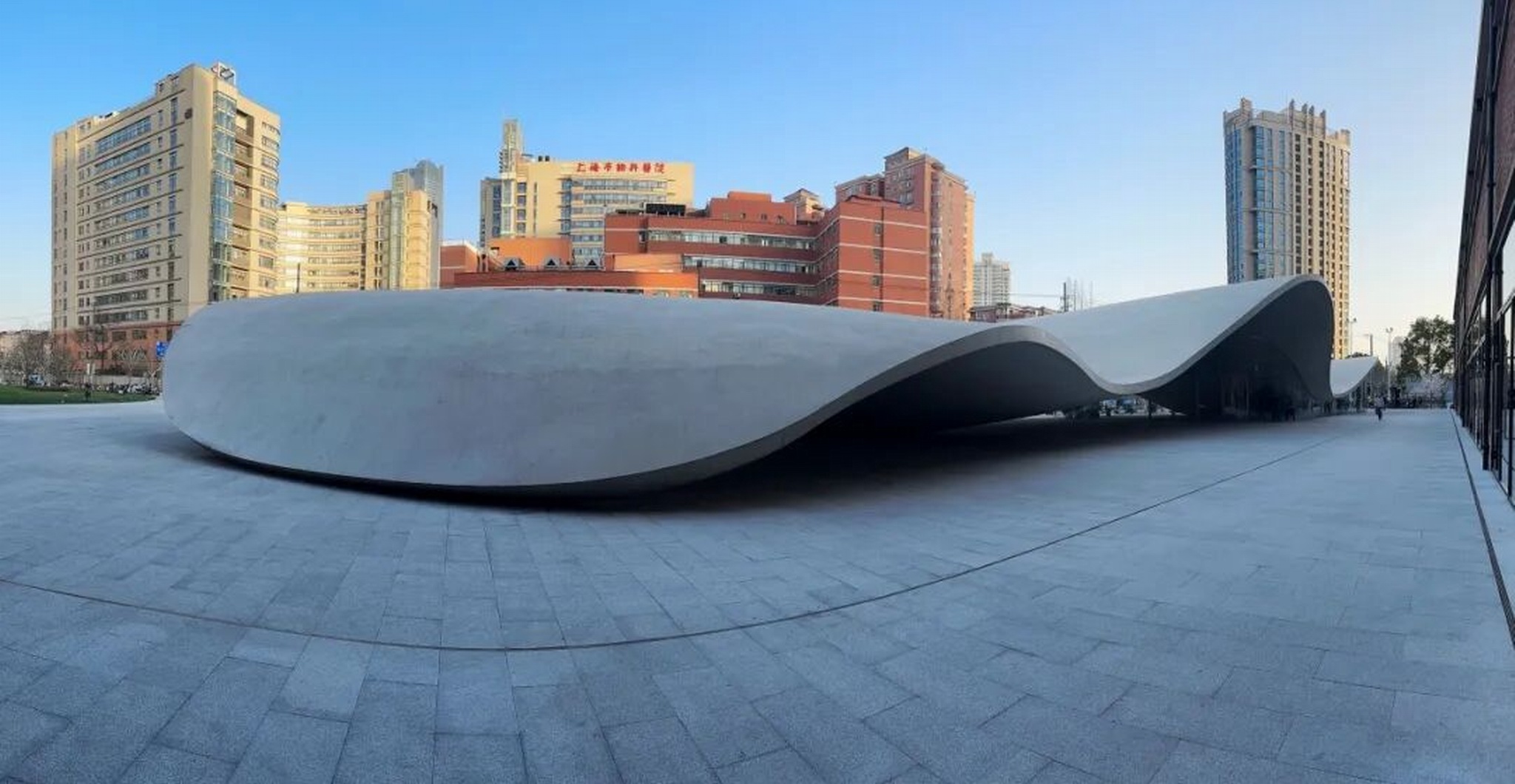

▲侧面看宛如云朵漂浮在地面

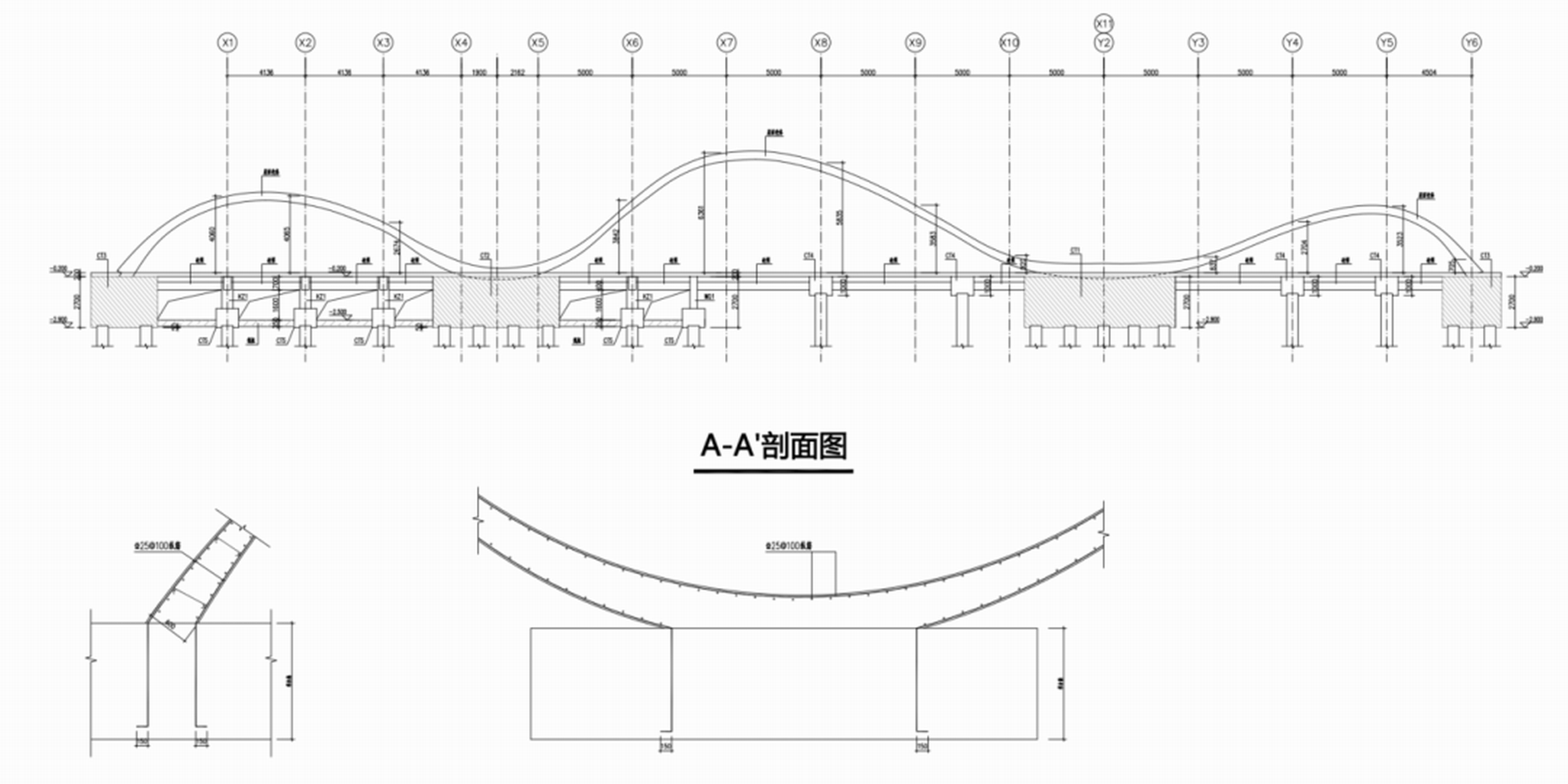

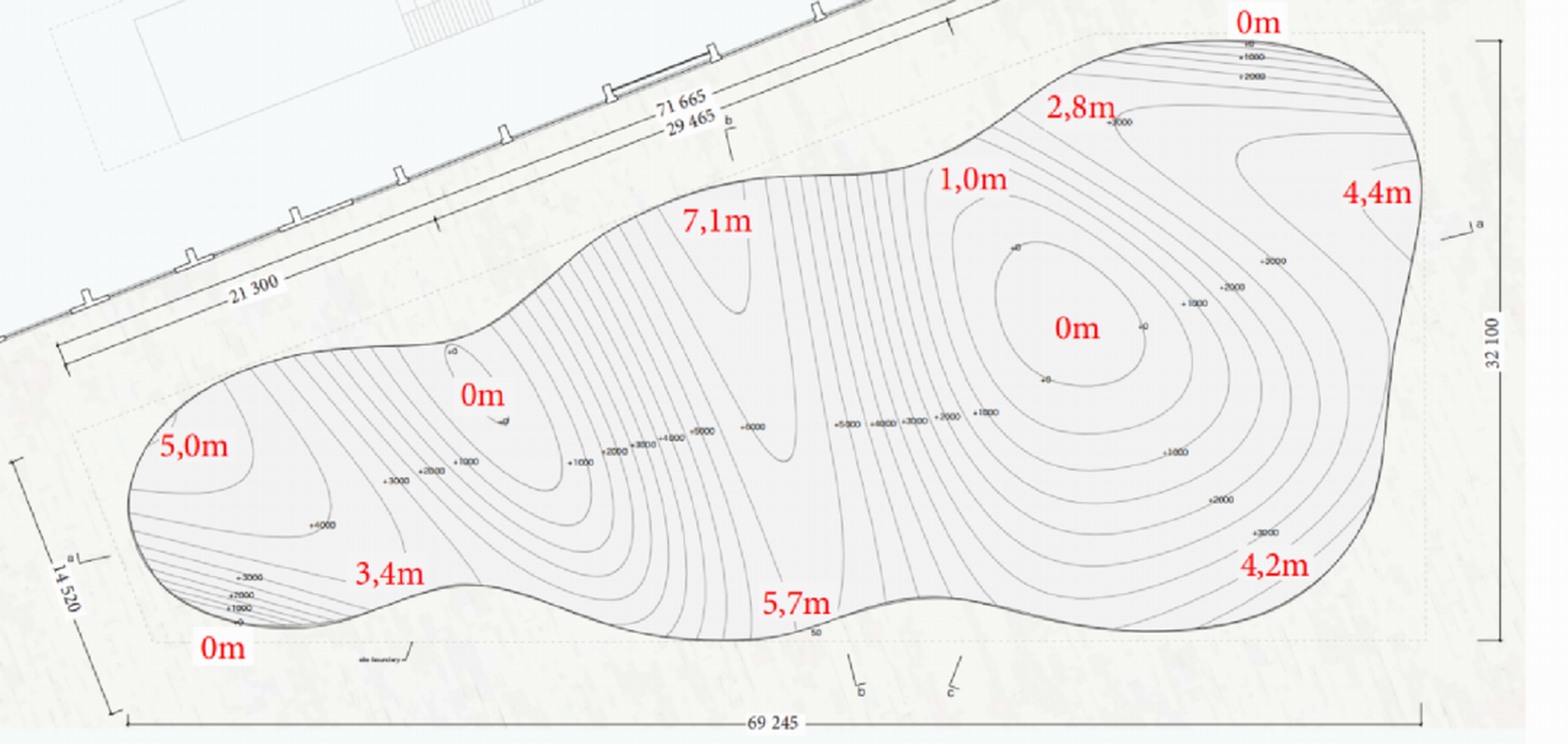

▲上海融侨中心H栋单体异形建筑屋面结构高差详图

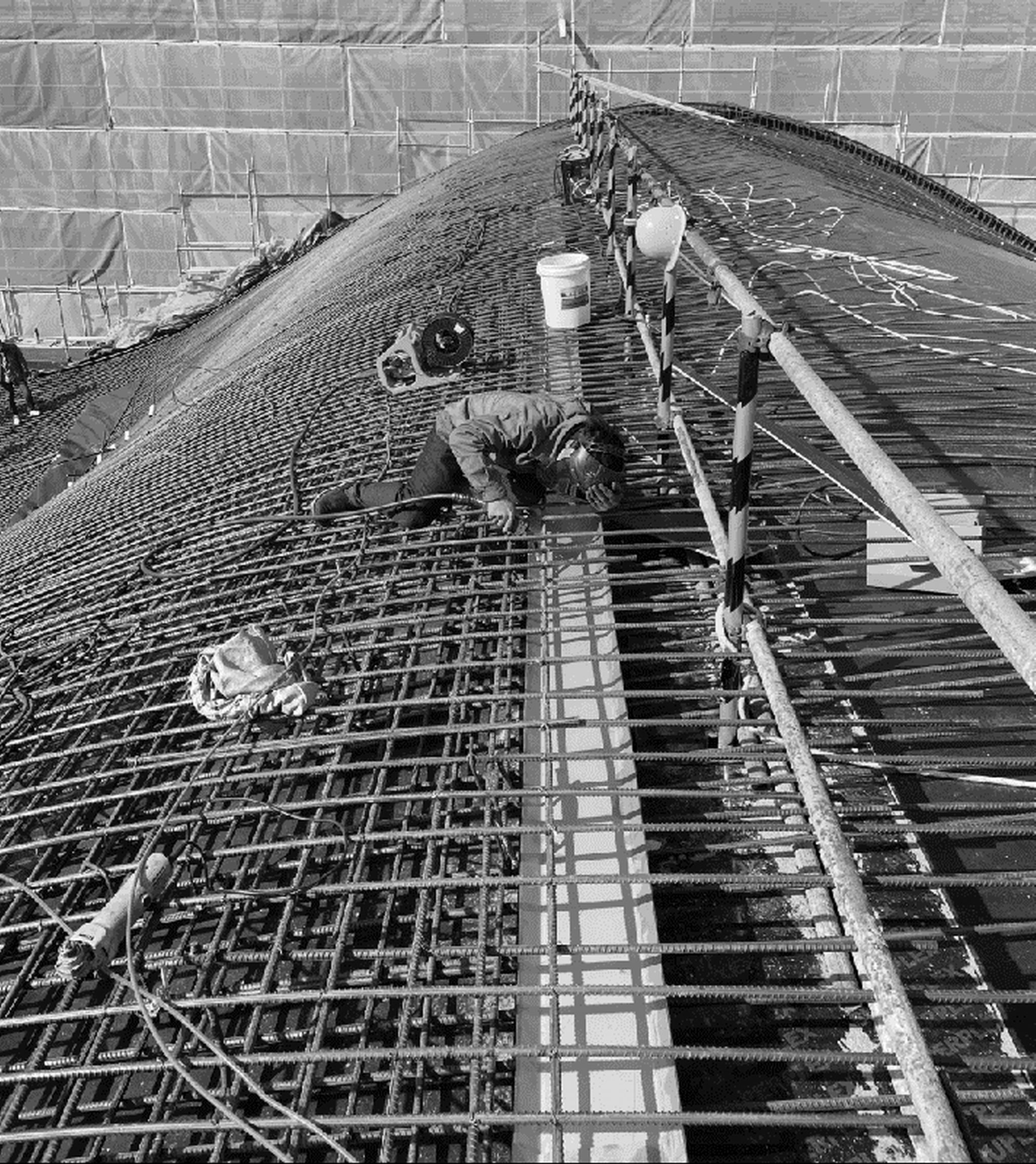

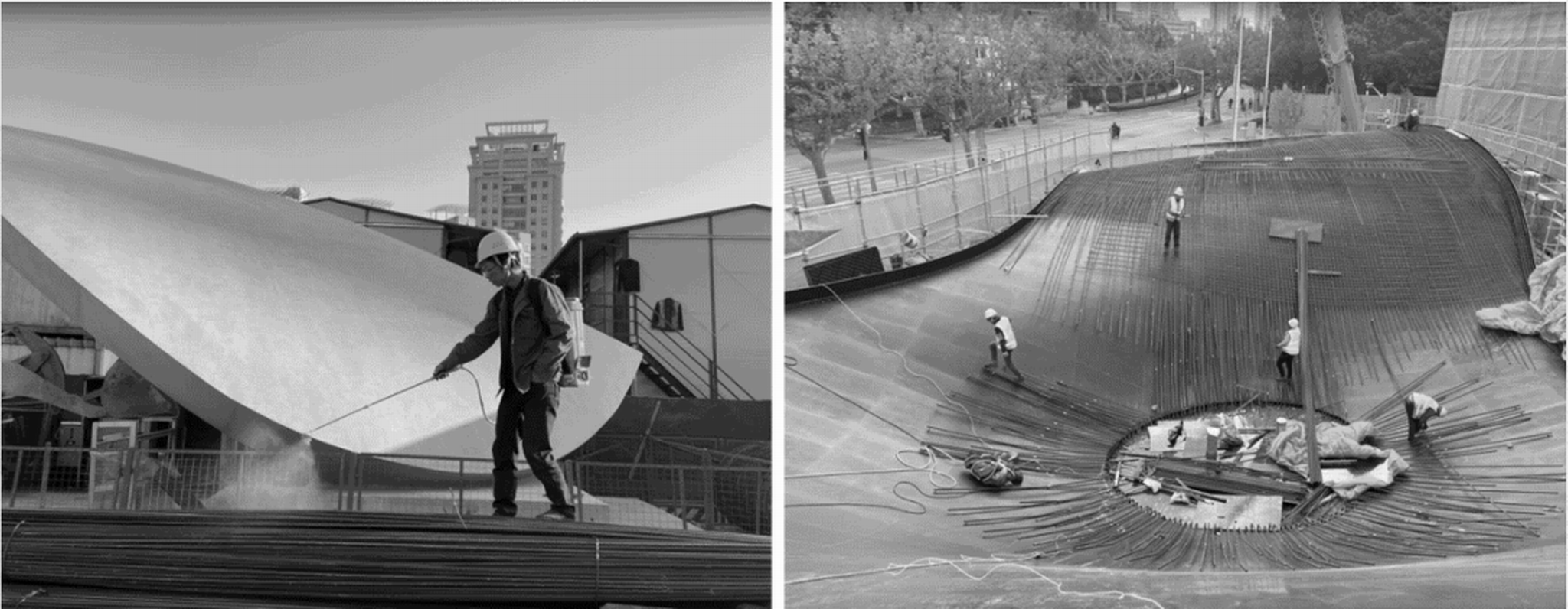

为保障钢筋工程的施工质量，我们对成品钢筋喷洒防锈剂，钢筋绑扎进行了组织管理，严格控制钢筋绑扎流程，钢筋骨架的实施，保护层垫块间距及稳固情况，以及分区钢筋的间距和搭接尺寸。

#02特殊节点构造施工情况

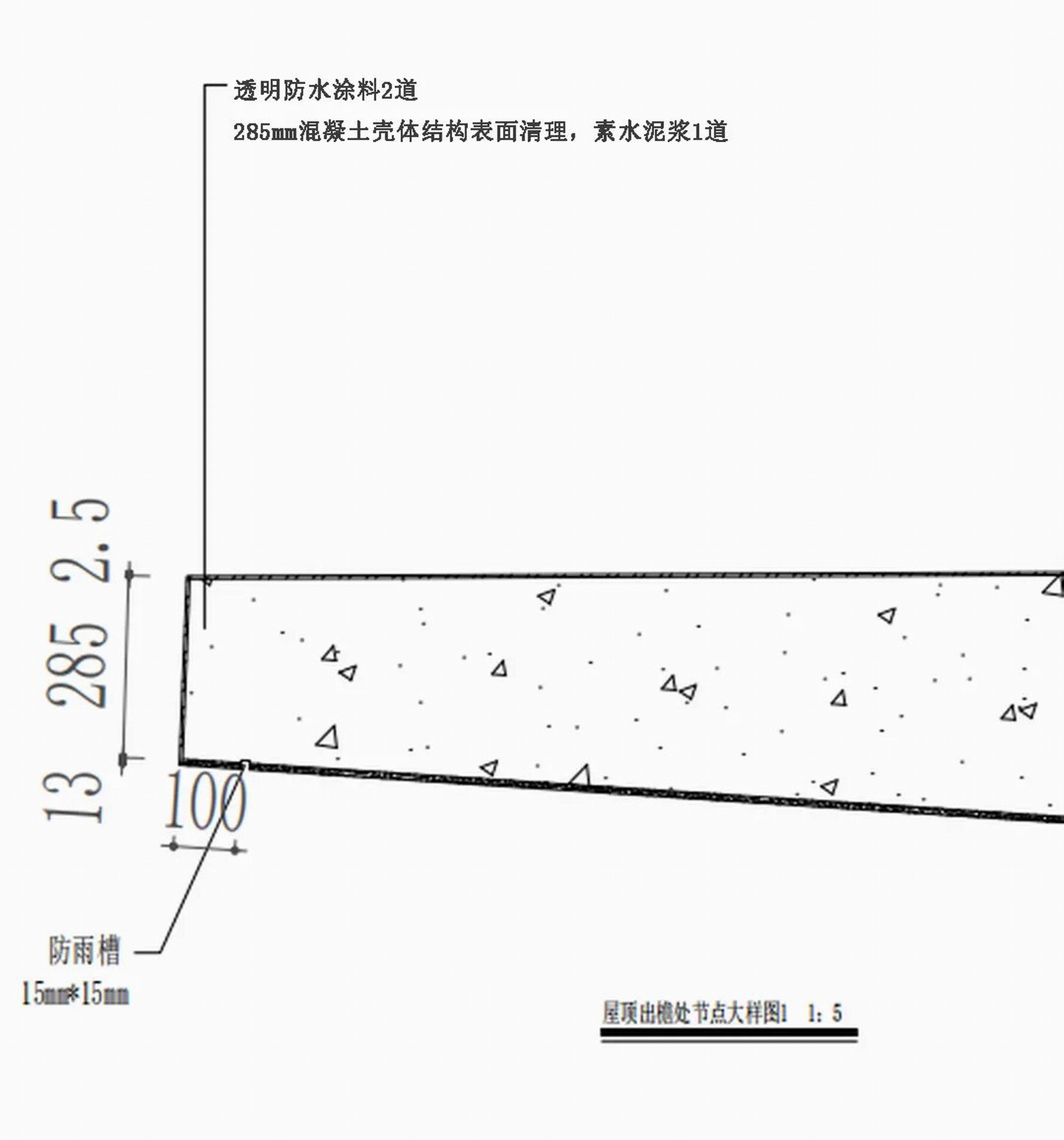

2.1项目设计及优化建议-纤维混凝土/室外板底做法

关于CF40钢纤维清水混凝土：

本项目采用钢纤维混凝土存在如下困难：

（1）钢纤维混凝土施工过程中易出现纤维外露情况；钢纤维未来腐蚀及影响效果风险较大；

（2）钢纤维混凝土主要应用于地面及道面施工，混凝土流动性能很差，在上海市中心存在钢纤维混凝土运输和泵送的不可控情况；

调整后

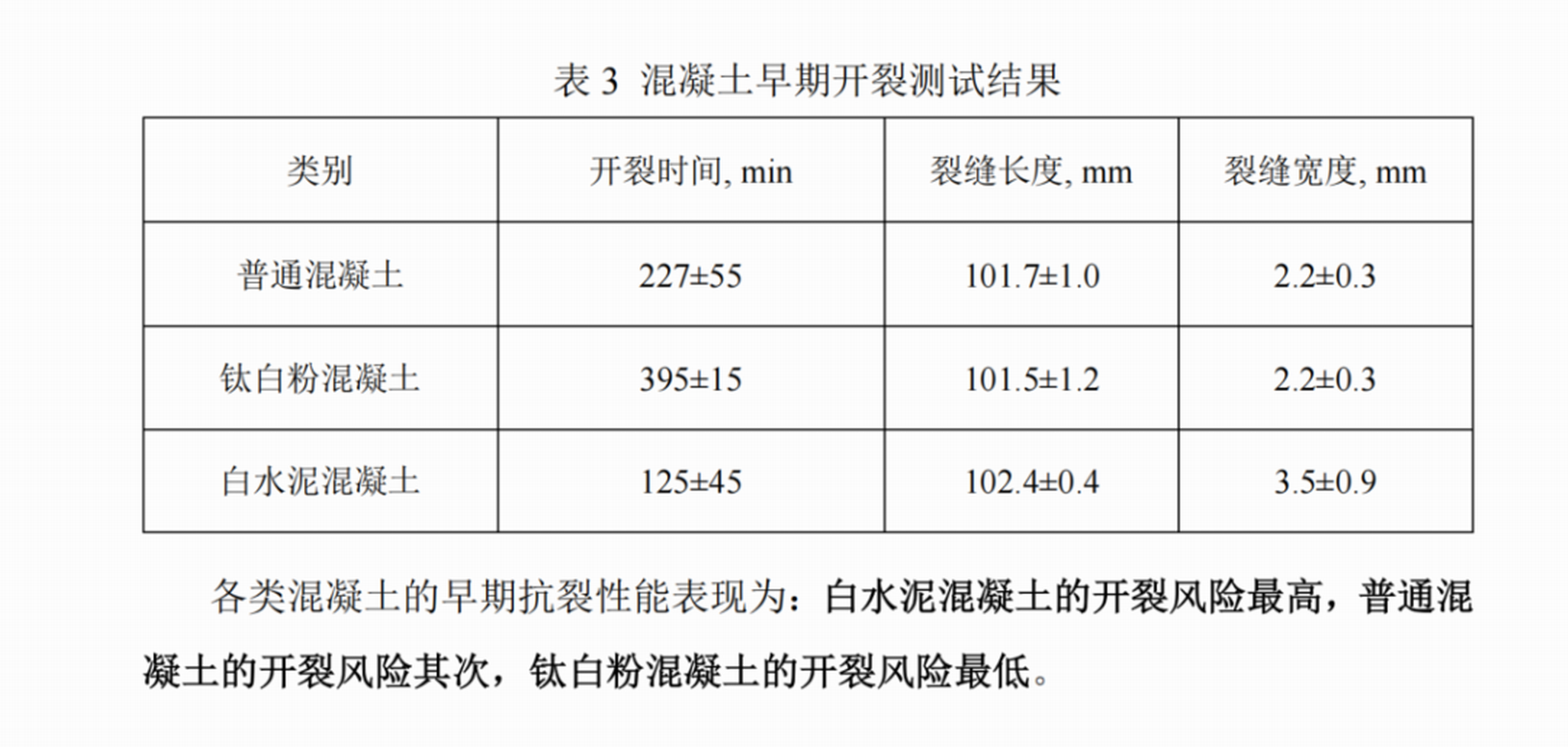

使用玄武岩矿物纤维的掺加，替换钢纤维，添加钛白粉进行混凝土调白，同时委托同济院对混凝土收缩性能进行对比实验研究；

2.2项目设计及优化建议-壳体支座节点

壳体支座处位置狭小，不利于清水混凝土模板施工，此处有200mm高地面建筑做法，因此将夹角转换为垂直面，并藏入地面做法中，既方便模板施工，也利于钢筋预留和预埋。

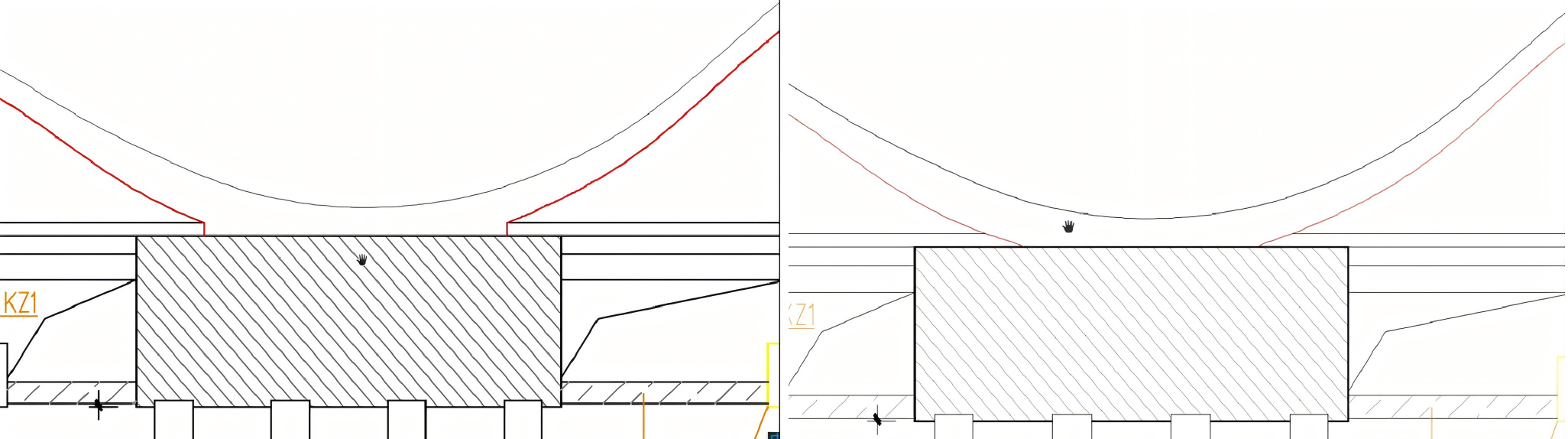

▲壳体支座设计详

#03工艺介绍

3.1造型龙骨计划节点

根据建筑流线布设双层17mm厚、宽100mm、净距100mm的造型龙骨，净距150mm布置，用于面板双曲面成型。

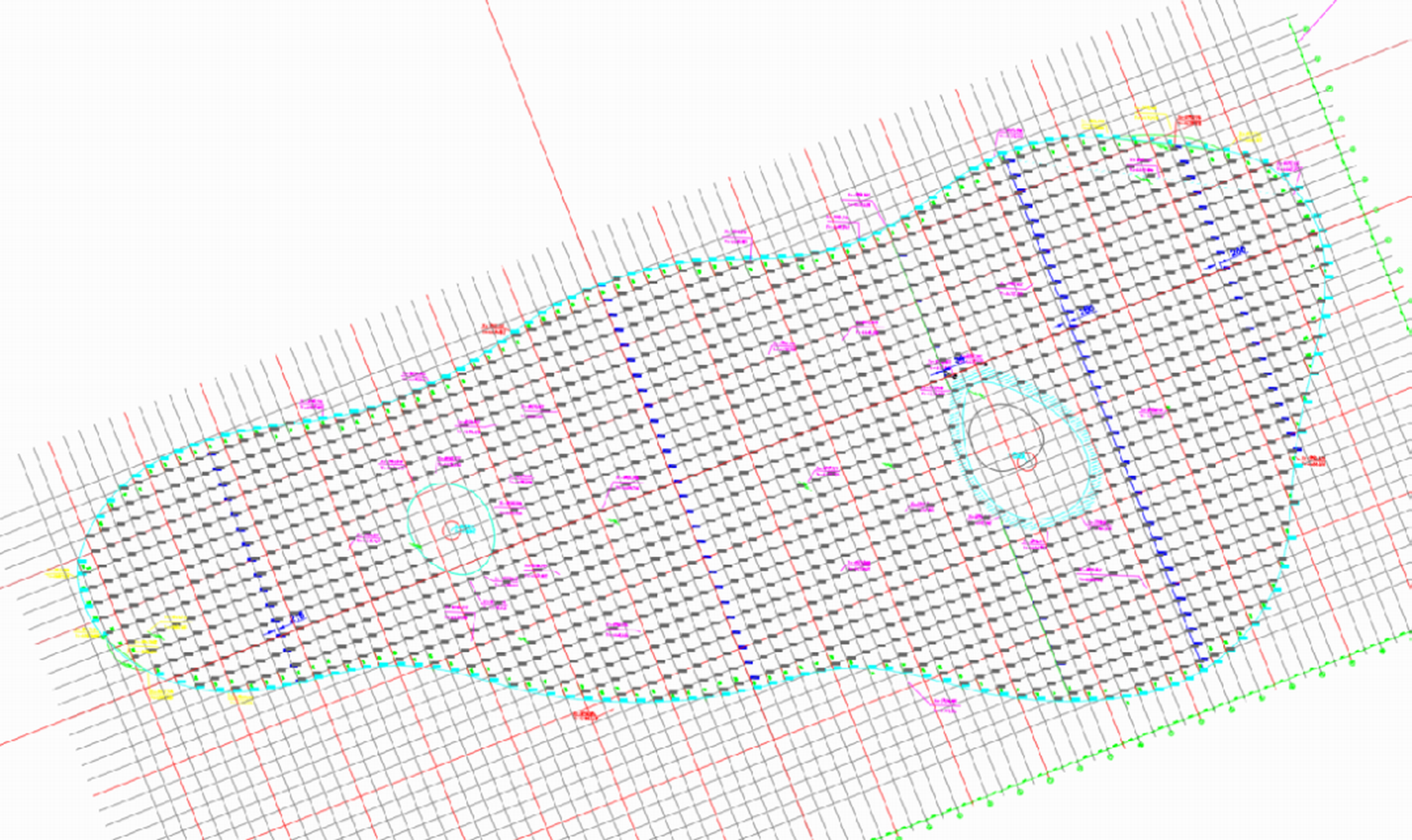

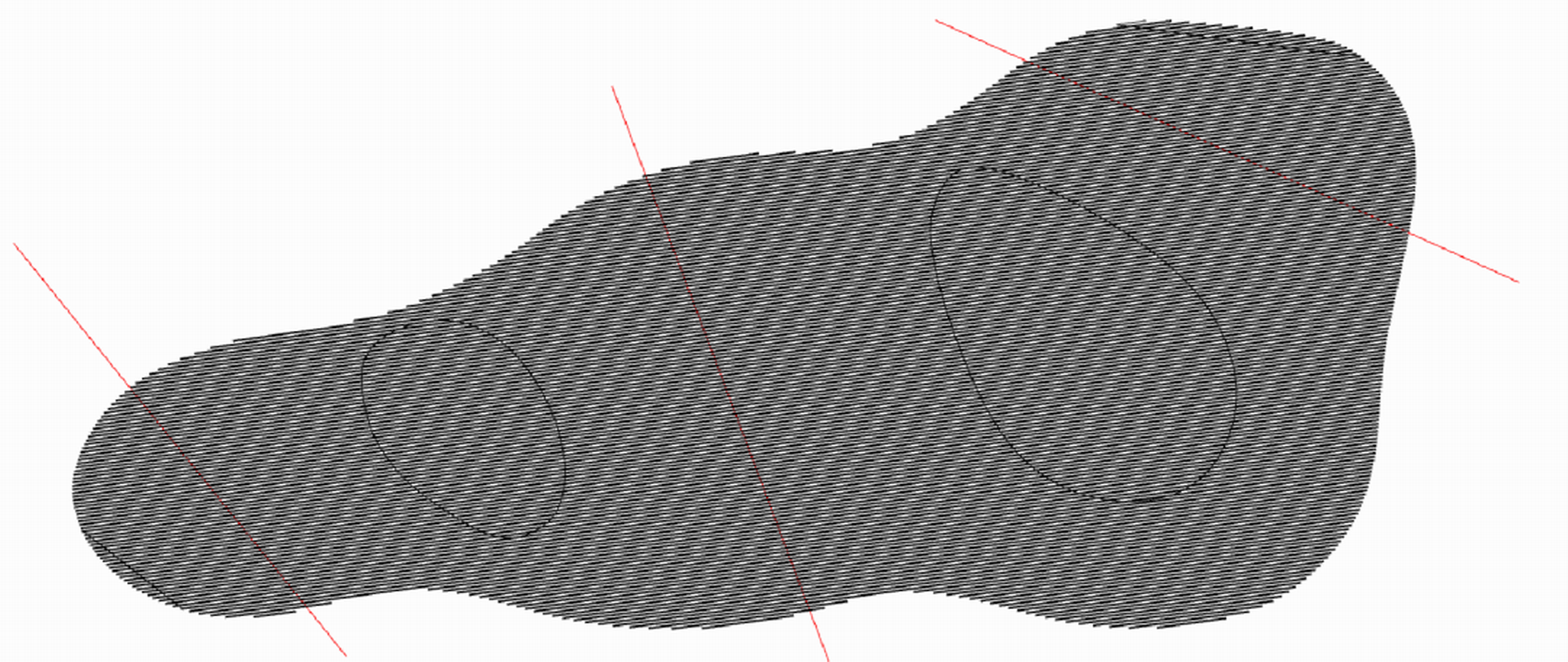

▲造型龙骨及定位龙骨深化设计平面图

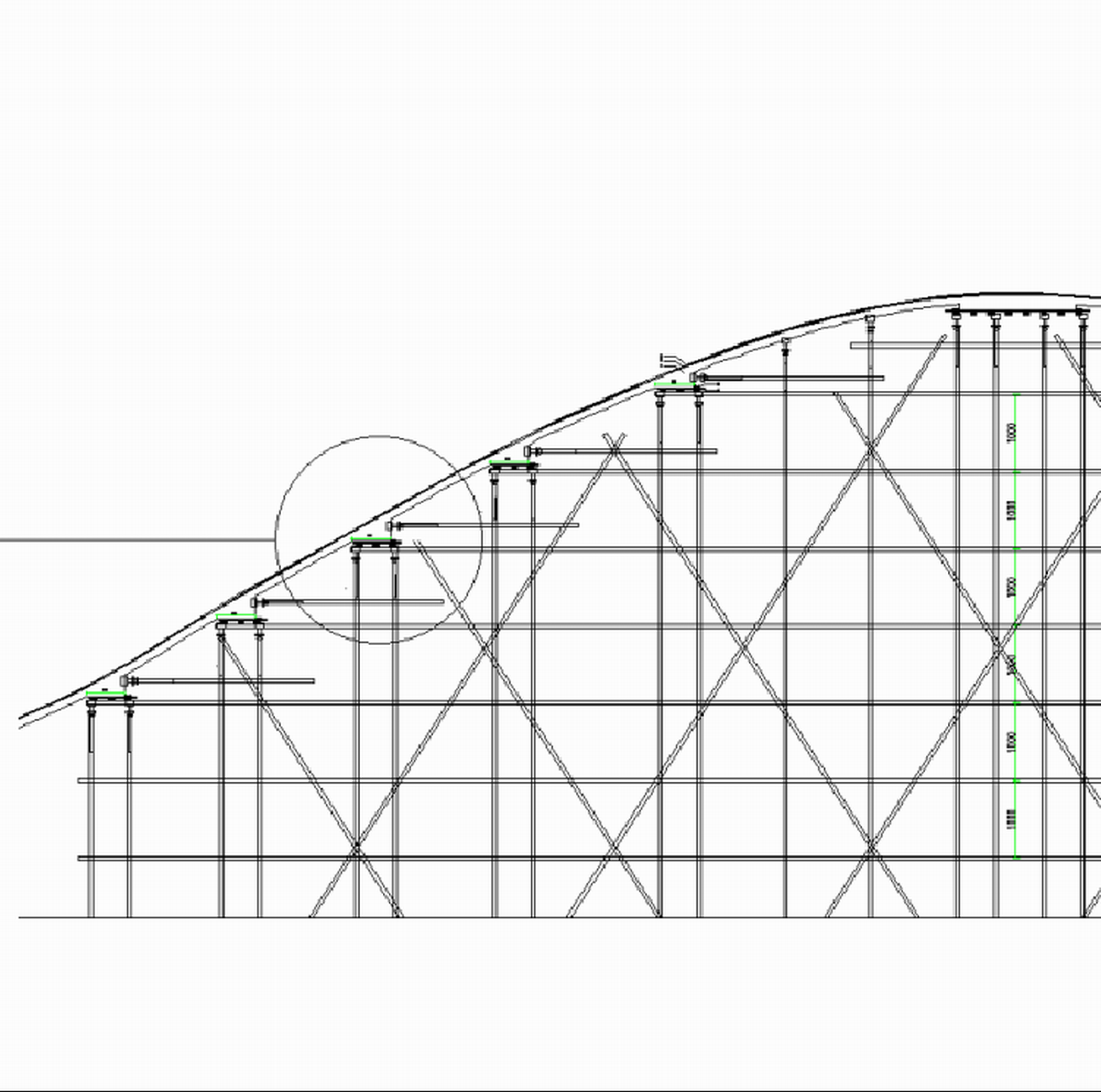

为保证施工精度，结合脚手架系统做水平阶梯与脚手架水平杆连接。

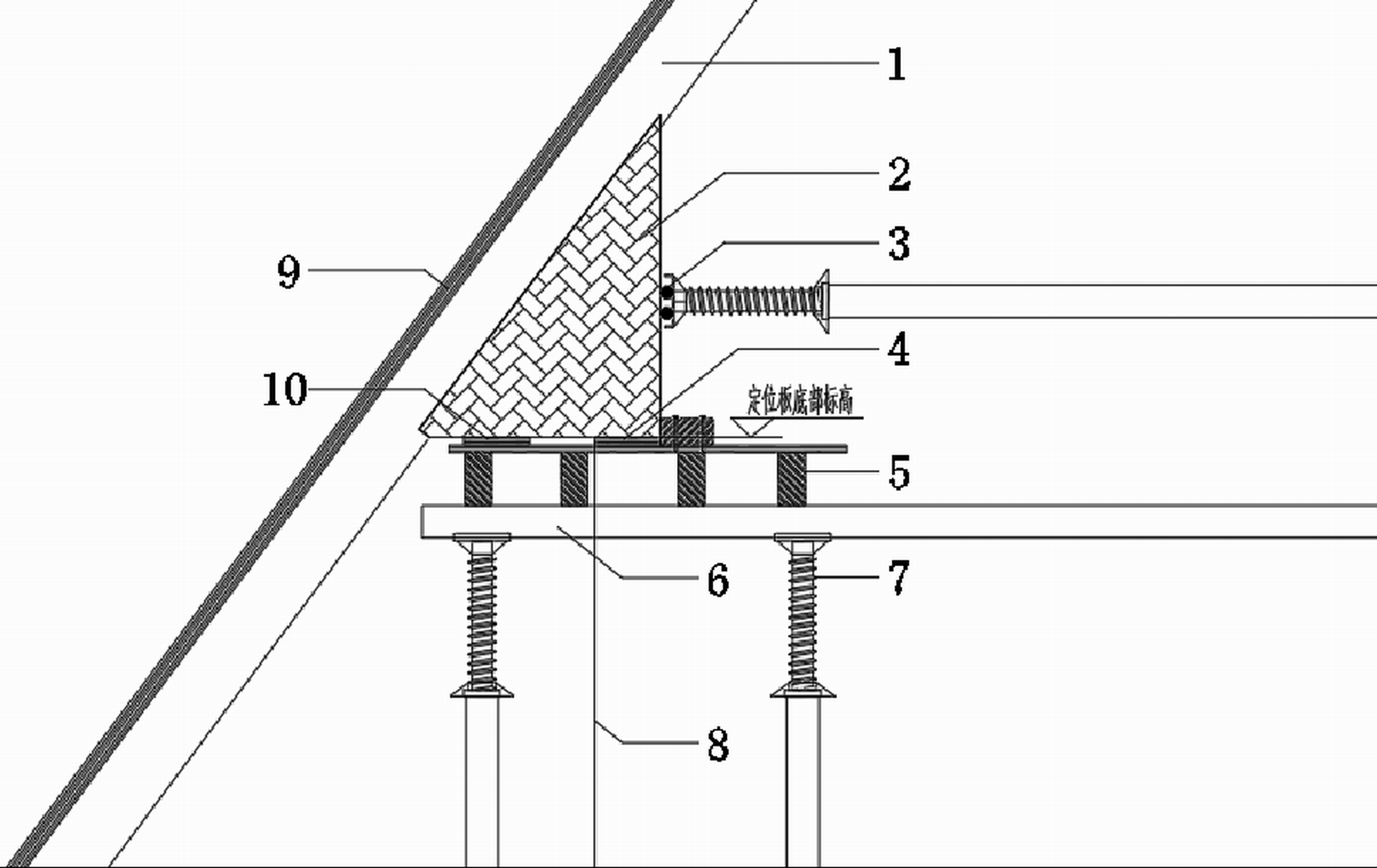

▲造型龙骨安装节点详图

1-2层100mm宽木制竖向弧形背楞；2-定位三角板；3-Φ18钢筋；4-定位盘；5-60mm×80mm方木；

6-Φ48×3.5mm定位钢管；7-顶托；8-定位线；9-12mm清水专用模板；10-垫板

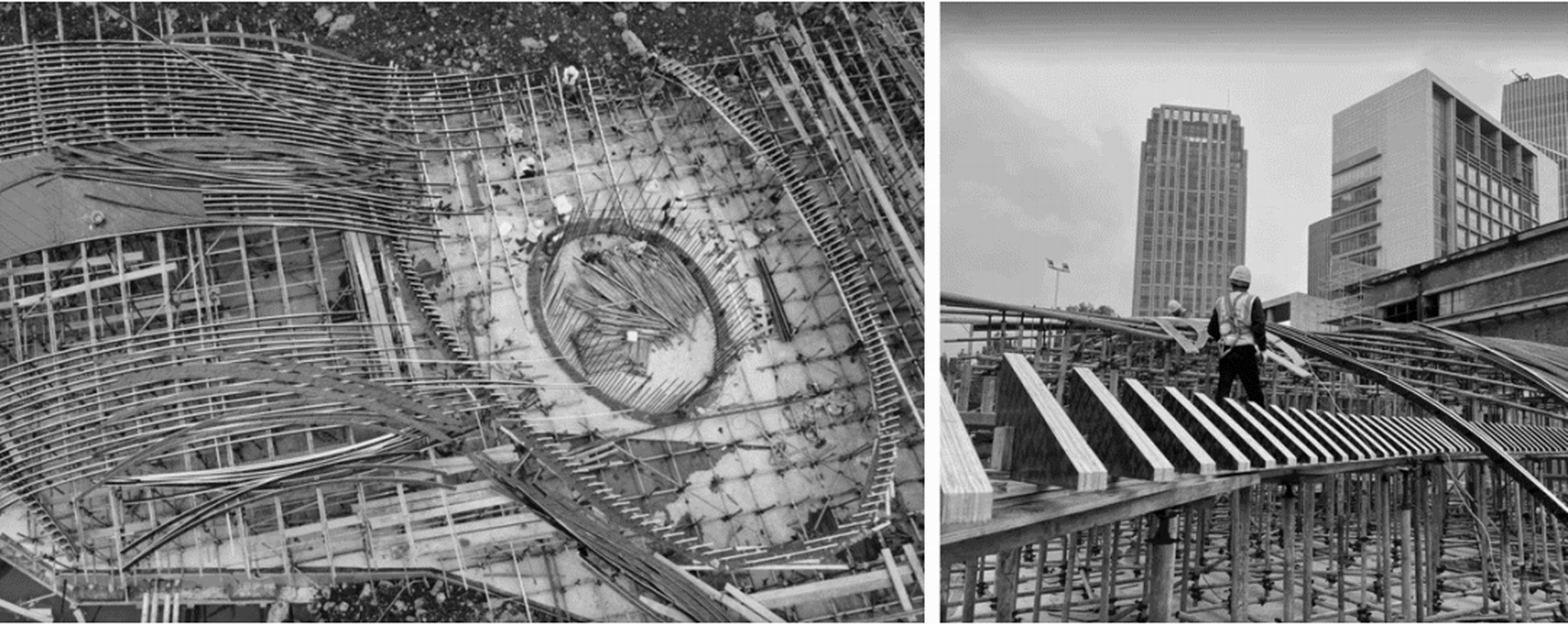

3.2造型龙骨实施节点

为避免节点误差导致现场造型龙骨安装难度，实施过程中，我们将龙骨凹槽向两侧扩大20mm。此节点可满足施工精度，并减少造型龙骨模板损耗量。

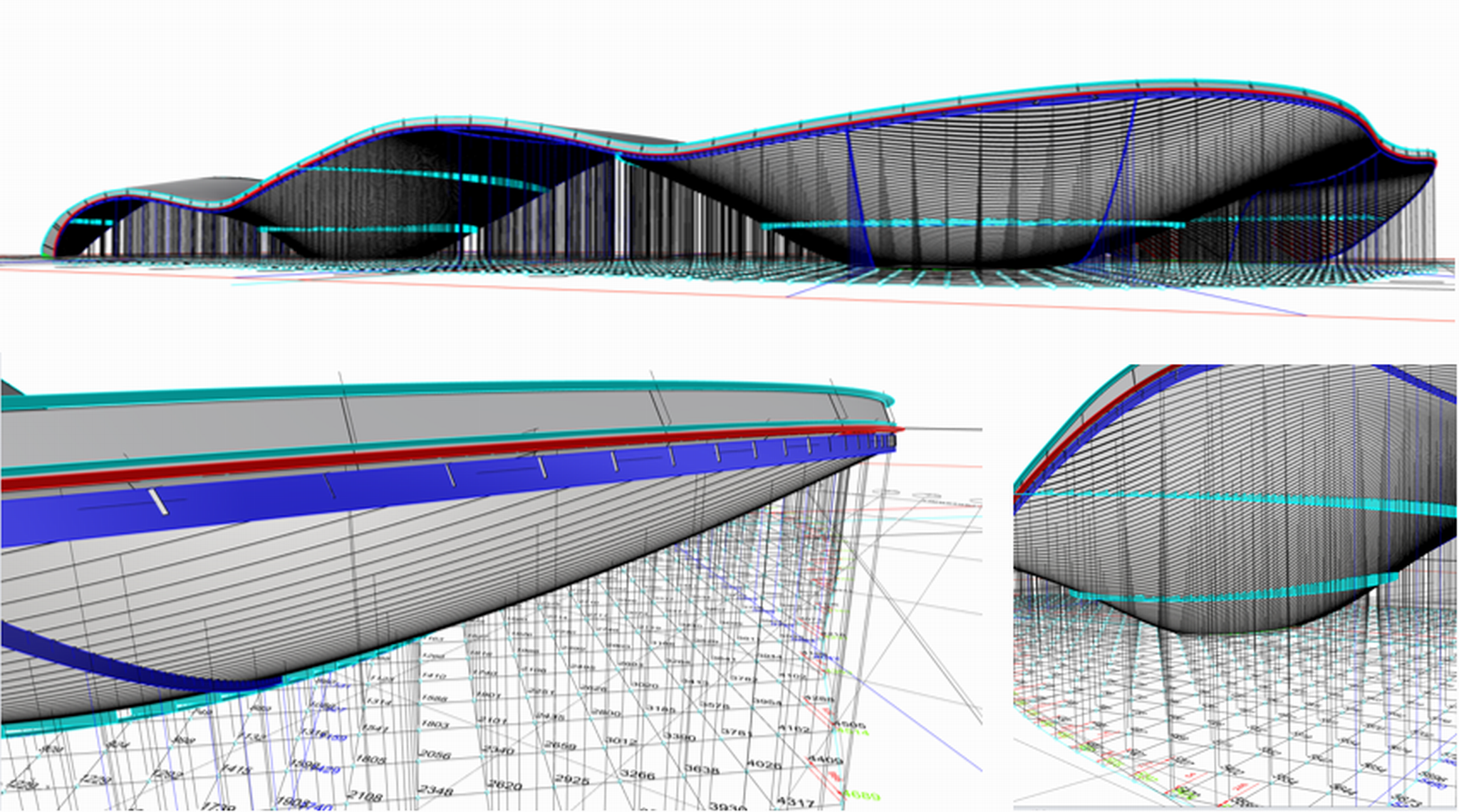

3.3深化设计模型

结合支撑脚手架体系进行深化设计，明确900×900mm脚手架立杆定位及尺寸，细化边缘构造。

3.4定位造型支撑体系

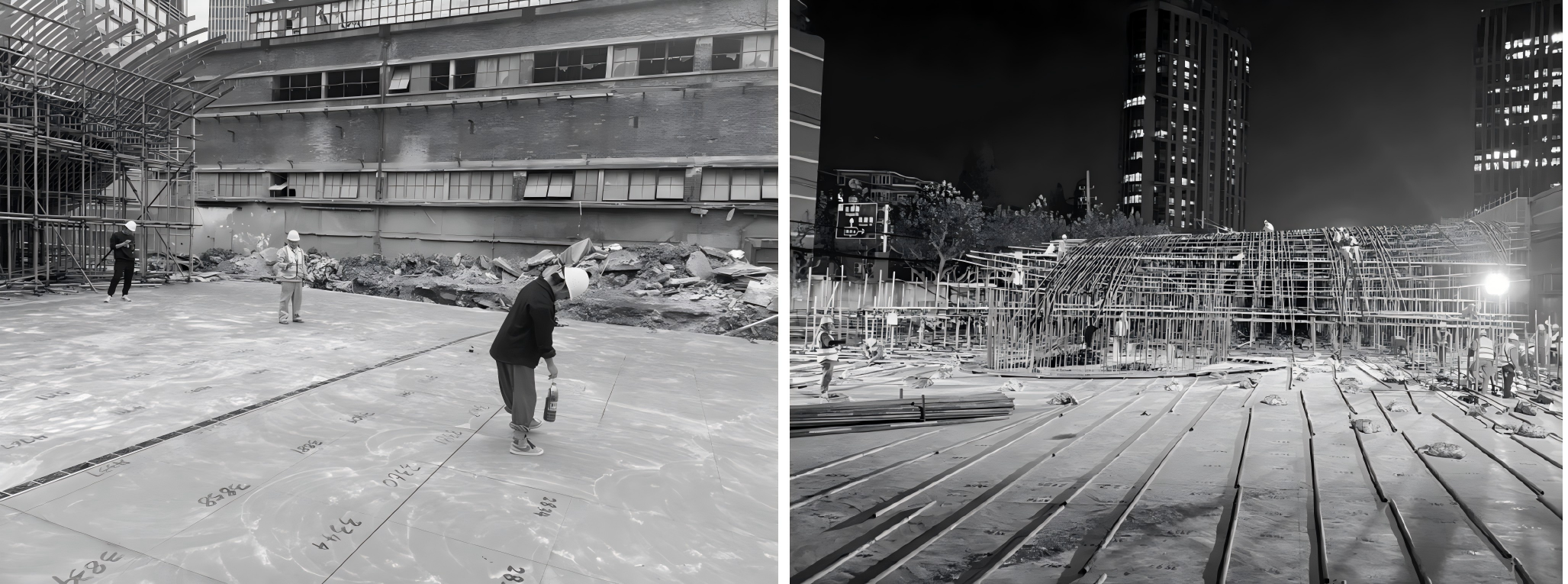

采用900×900mm钢管脚手架体系，现场标注尺寸，按深化设计选择合适钢管与接头，提高精度同时避免裁切浪费。

3.5模板工艺

顶板为260~900mm厚的异形清水混凝土壳体。模板方案采用三维深化定型切割模板，选用工艺比较成熟的散拼木模体系，双层17mm造型龙骨+12mm衬板+12mm清水覆膜面板。

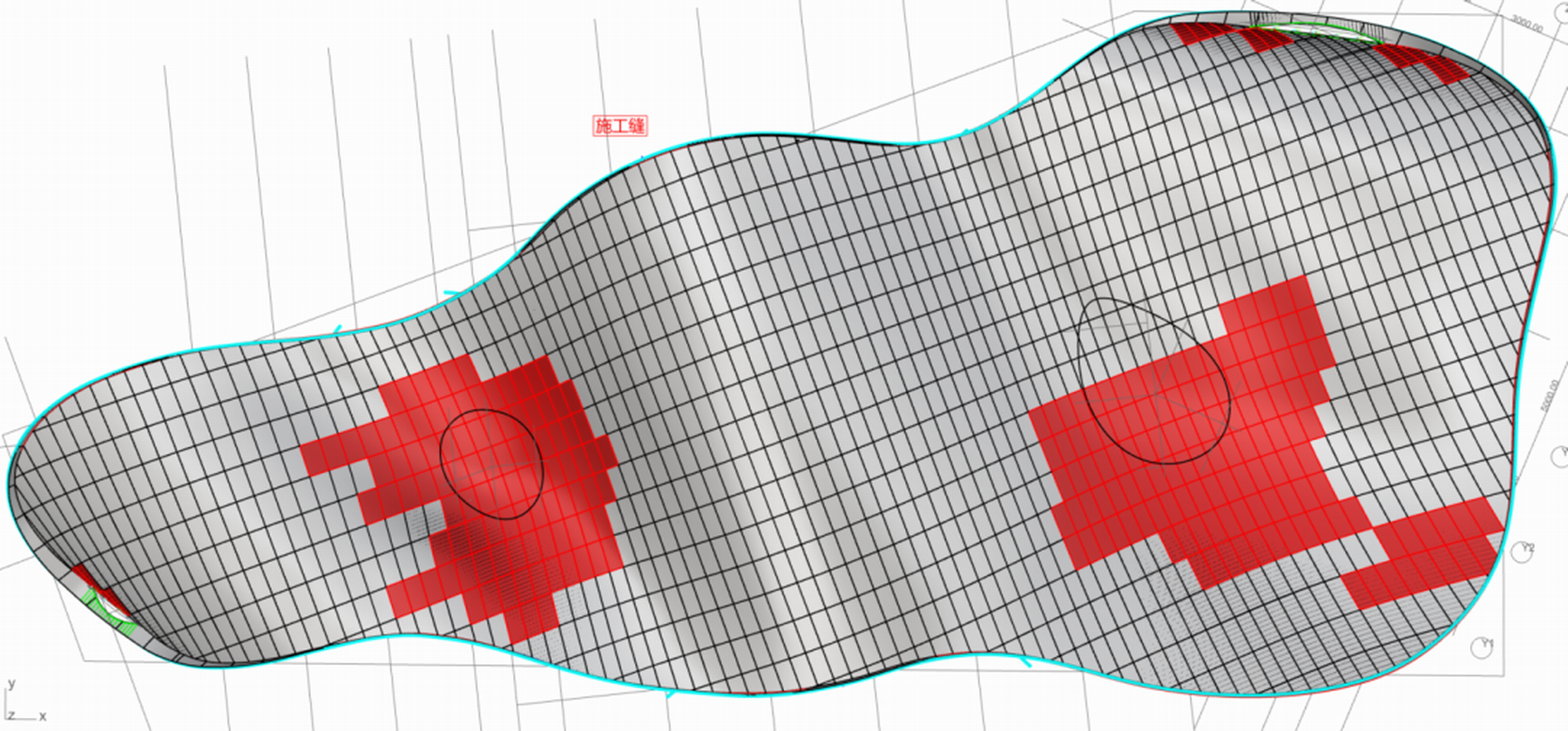

分析模板特点，找出不可摊平面板，对不可摊平面板进行现场复尺加工。

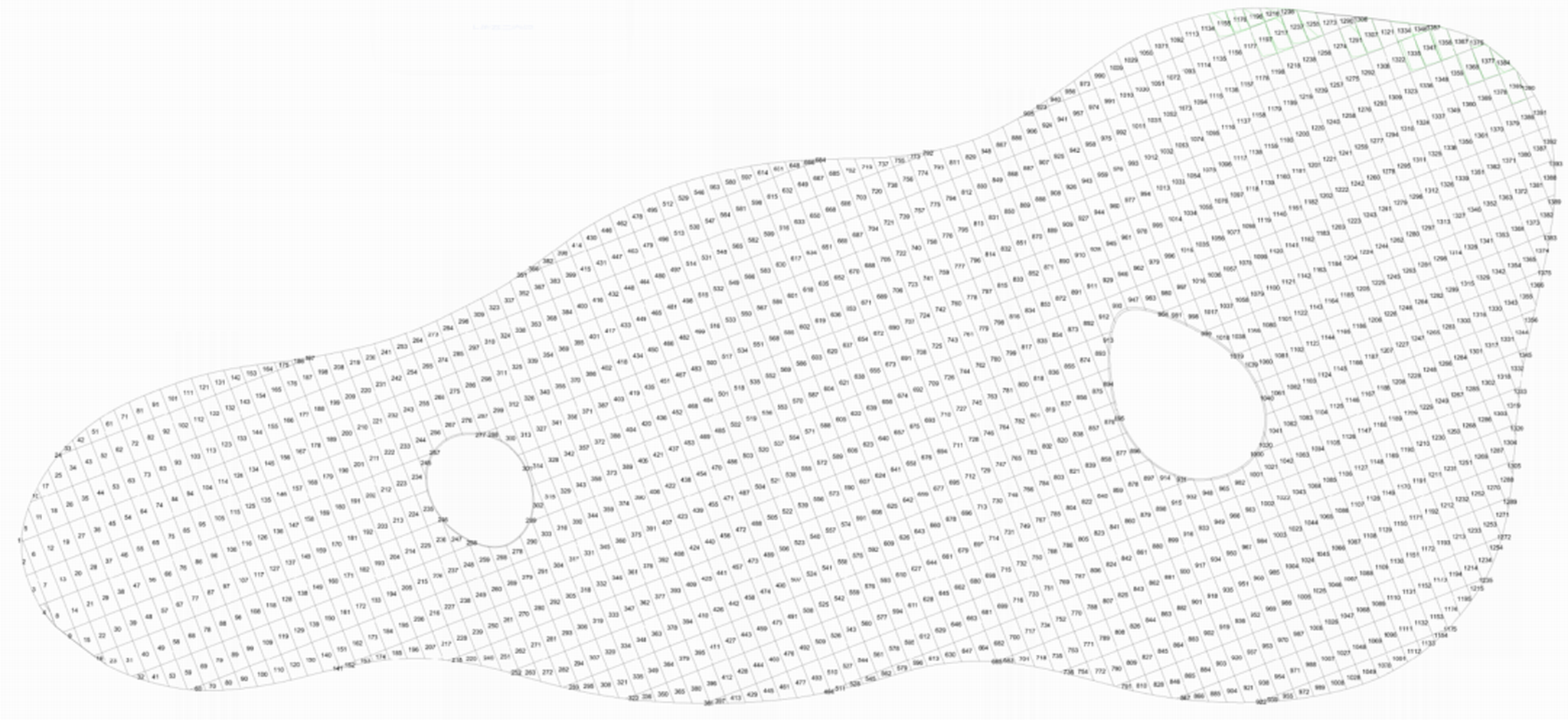

3.6面板深化设计编号

图纸深化以施工模型为基准，通过犀牛软件将施工工艺的做法反应到具体模型（图文实物化），利用犀牛软件“摊平可展开的曲面”的命令，将3D实物模型转化成2D，导出CAD图纸。图纸导出后根据模型实物编号，将每个导出的CAD模块整合、编号。

3.7边缘模板节点

顶板边缘曲线形态为顺滑曲线，在深化设计过程中对此处节点做特殊处理。我司延伸造型龙骨100mm，并单独提取边缘曲线，制作垂直向下的定形龙骨，搁置于主龙骨下，确保边缘流畅成形。

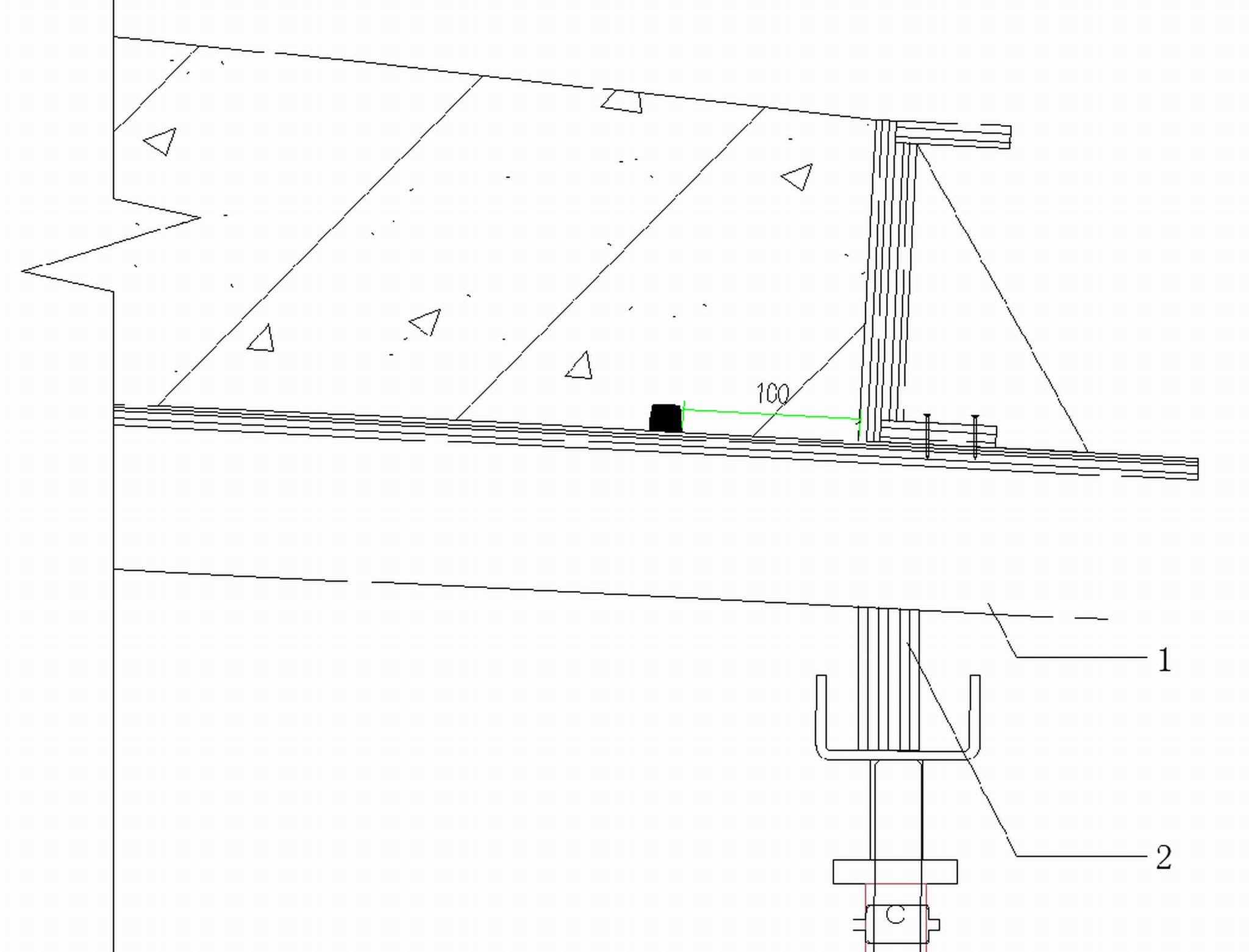

▲弧形边缘施工节点详图

1-双层17mm顶板定形龙骨；2-双层17mm边缘定形龙骨

3.8面板安装实施节点

为减少枪钉眼痕迹，采用双层12mm模板，12mm面板通过背面拉钉与衬板连接，并在交叉处用枪钉加固，减少表面钉眼痕迹。

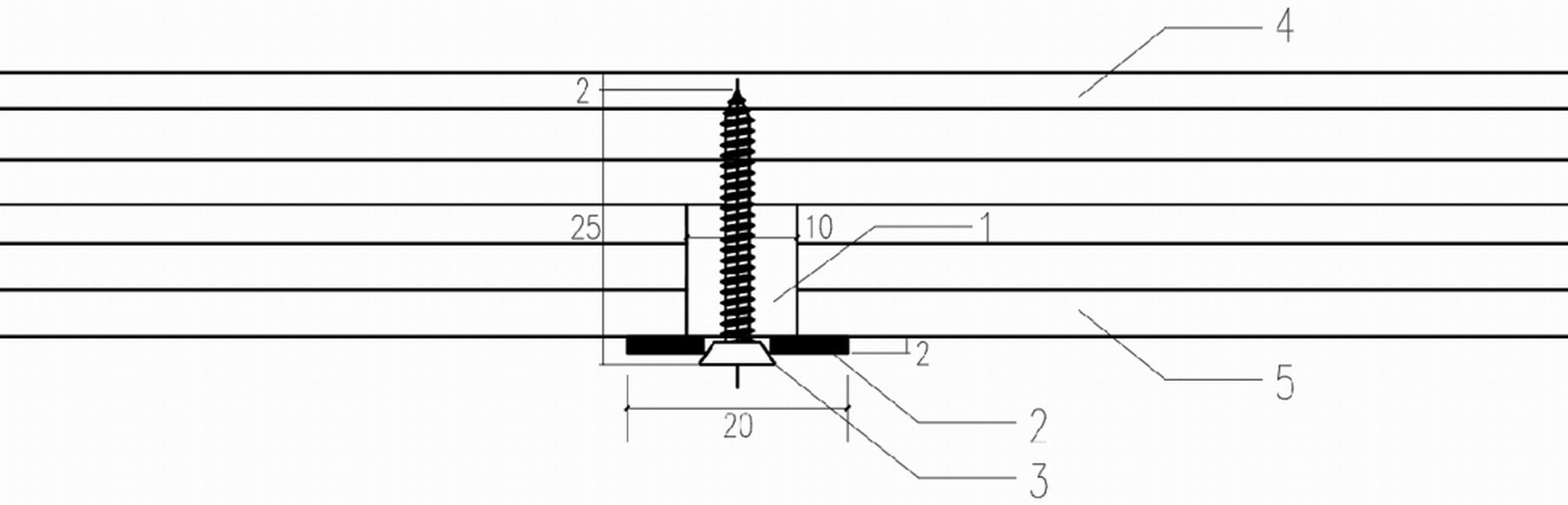

▲清水混凝土双层模板加固图

1-开孔；2-金属垫片；3-高强度自攻螺丝；

4-12mm清水专用模板；5-12mm清水专用模板

3.9定位点计划节点

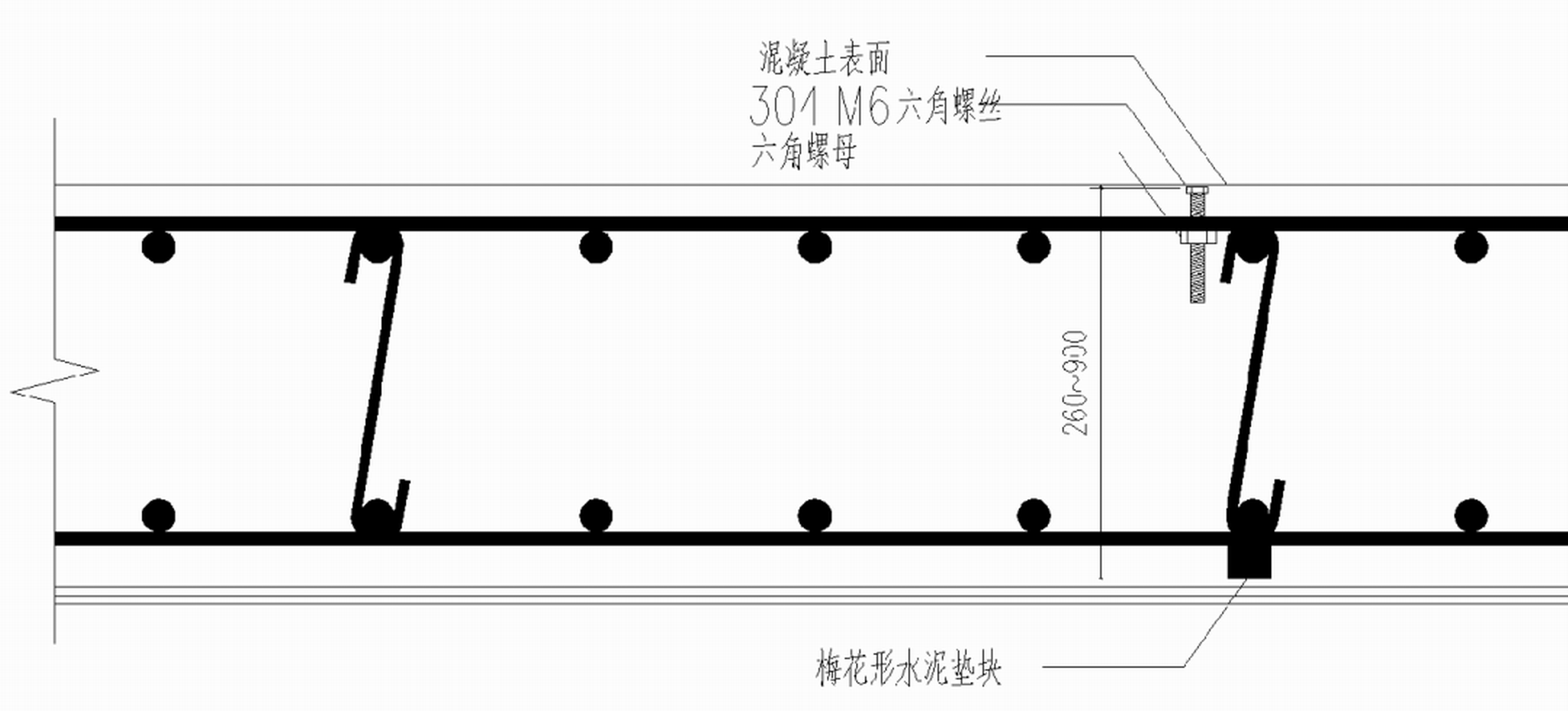

由于该项目屋顶表面为异形双曲面造型，混凝土浇筑中难以呈现下模板曲面。因此，方案拟在上层钢筋靠拉钩位置每600mm焊接M8螺母，通过80mm不锈钢螺丝调高。螺丝在压光阶段敲除，保障厚度与外观一致性。模板面布设梅花形水泥垫块，间距600mm立放。

3.10定位点实施节点

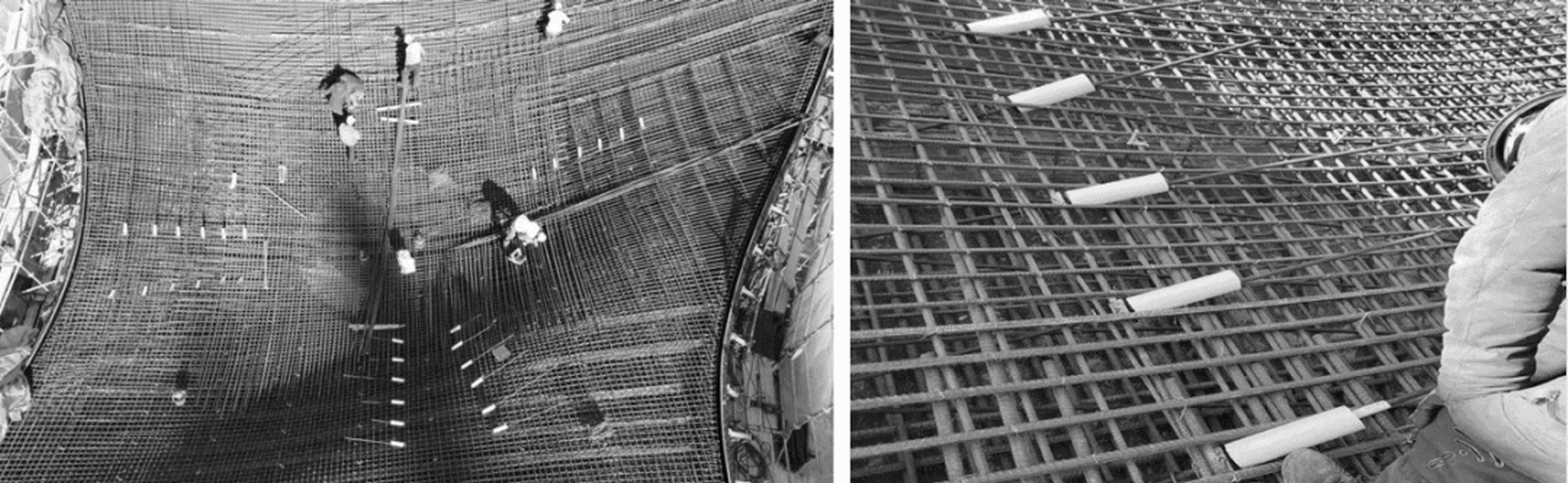

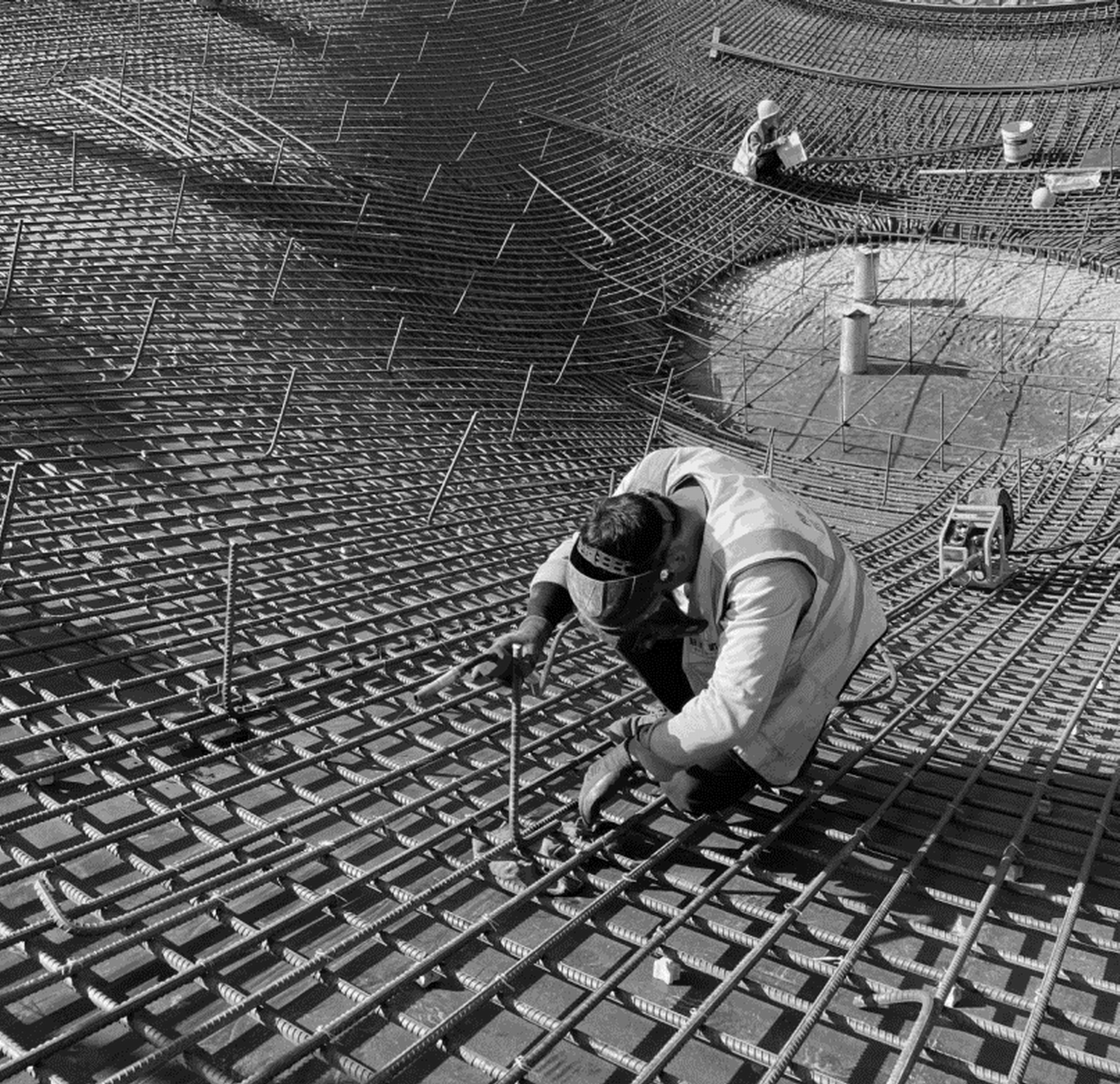

因屋面板厚度不均，采用了多重定位方法来确保混凝土厚度精准。底筋绑扎完成后，按照模板蝉缝交叉点为定位点焊接L形钢筋作为上表面钢筋支撑及厚度定位，为减少焊渣，特使用等离子焊机。

3.11预应力张拉端计划节点

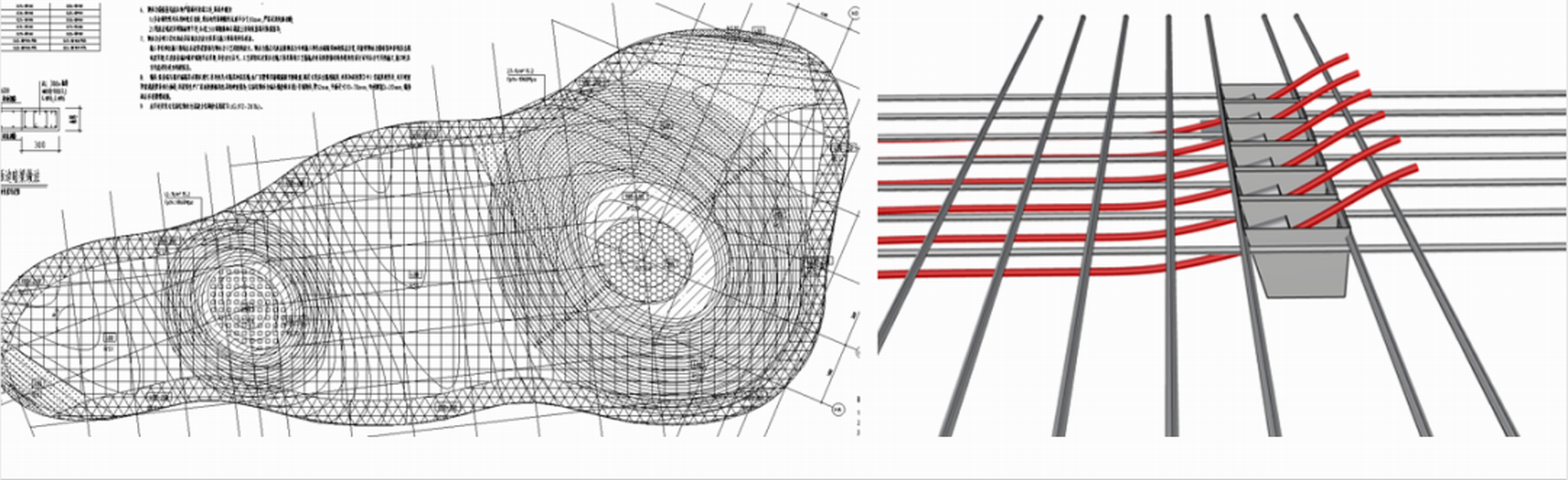

屋面跨度较大，沿混凝土壳有环向（板高度方向居中）设置无粘结后张拉预应力筋，张拉端需使用C50微膨胀细石混凝土封堵。

为保证清水效果，节点做了深化处理。

预应力张拉端设置于钢筋网格中，先固定张拉槽，再布设预应力筋，浇筑前，用发泡聚氨酯填塞张拉槽，待混凝土成型后取出，填充经调色后C50微膨胀细石混凝土封堵张拉槽。

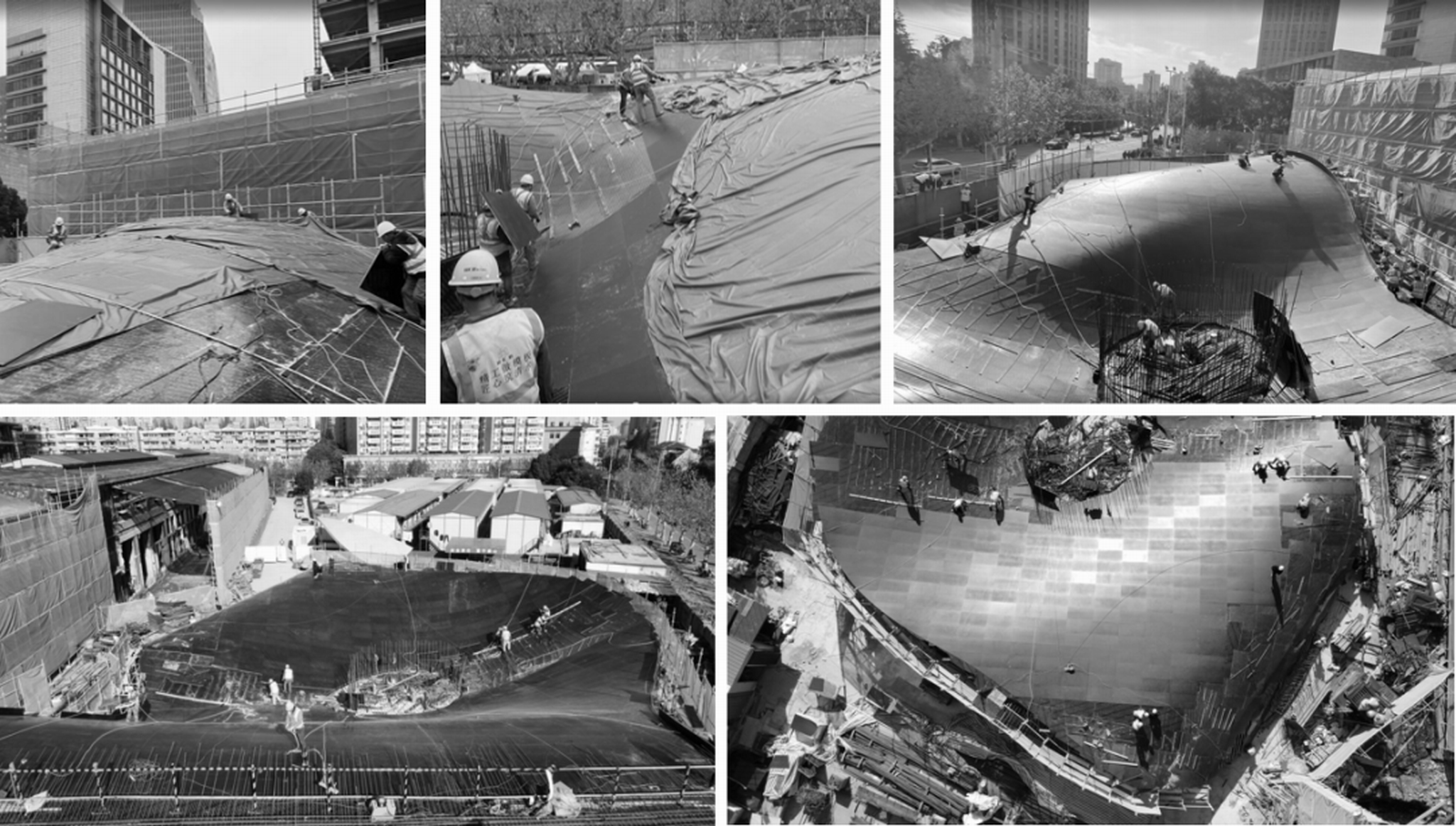

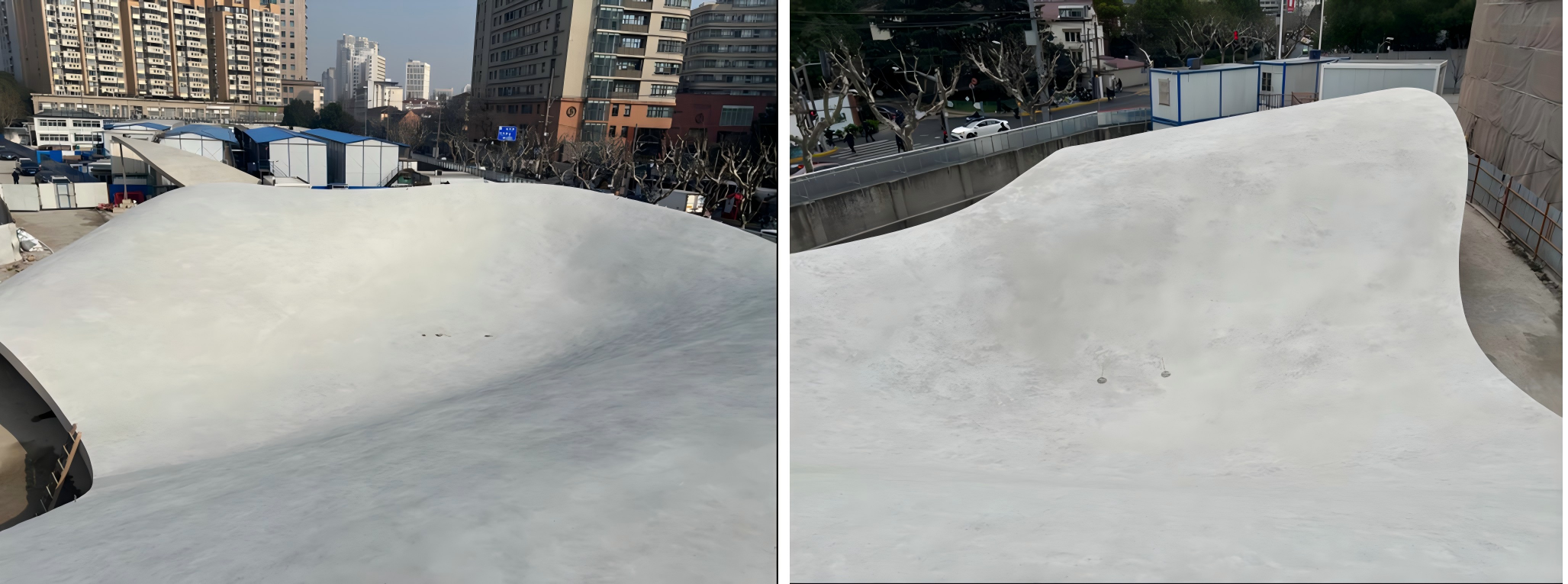

▲施工过程上表面效果 ©益汇达

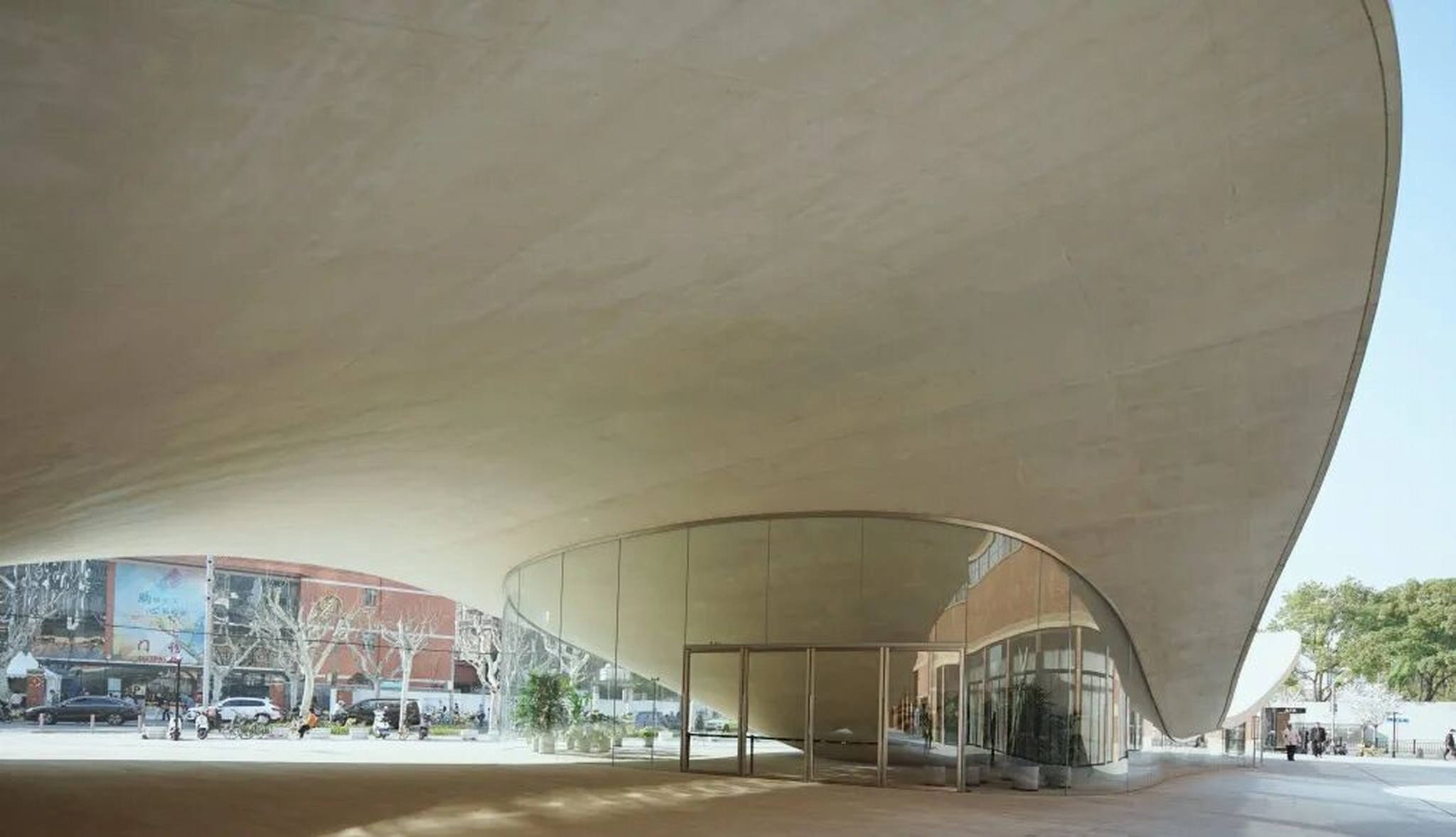

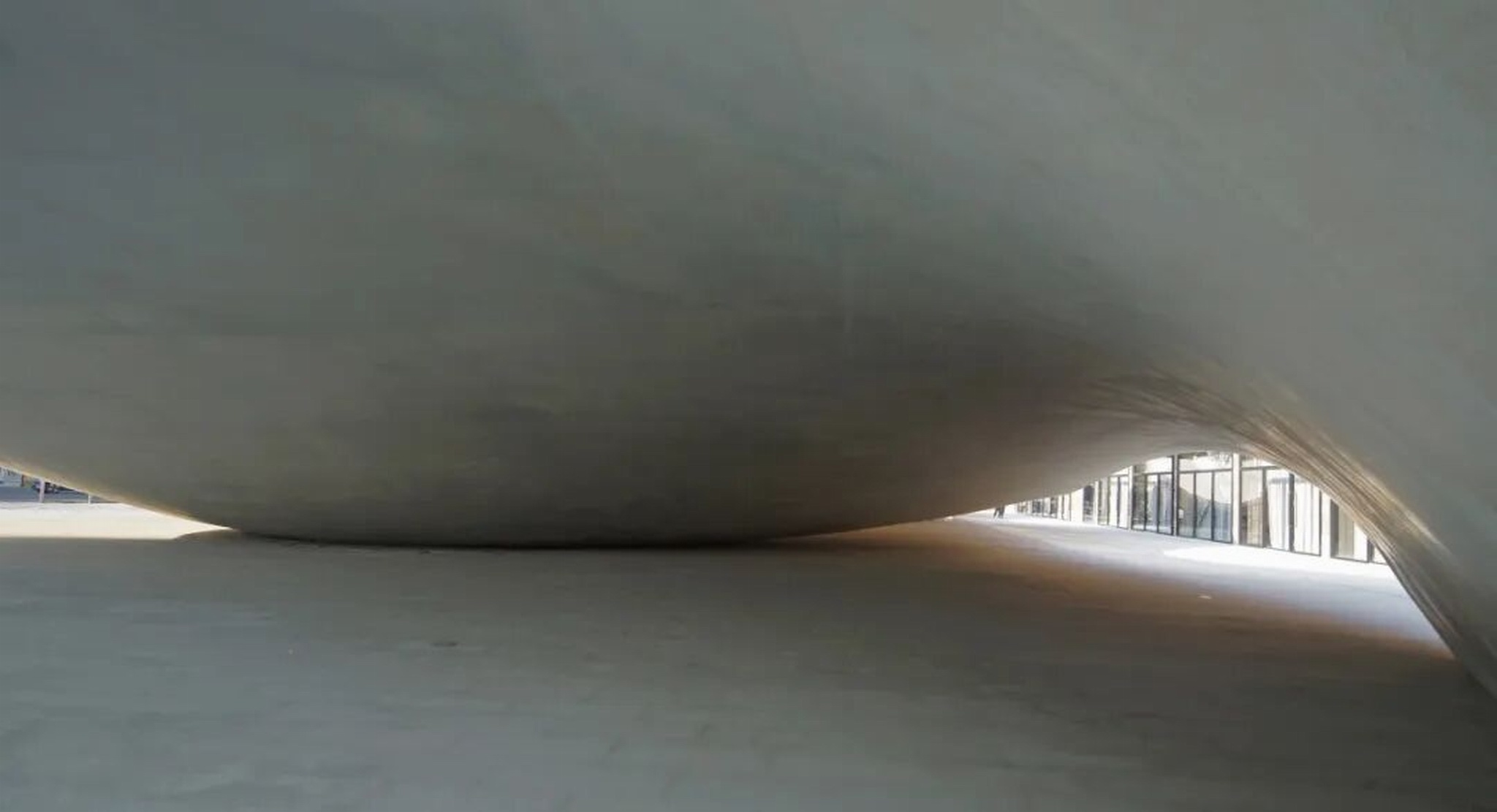

▲上海融侨中心H栋单体异形建筑内部效果 ©益汇达

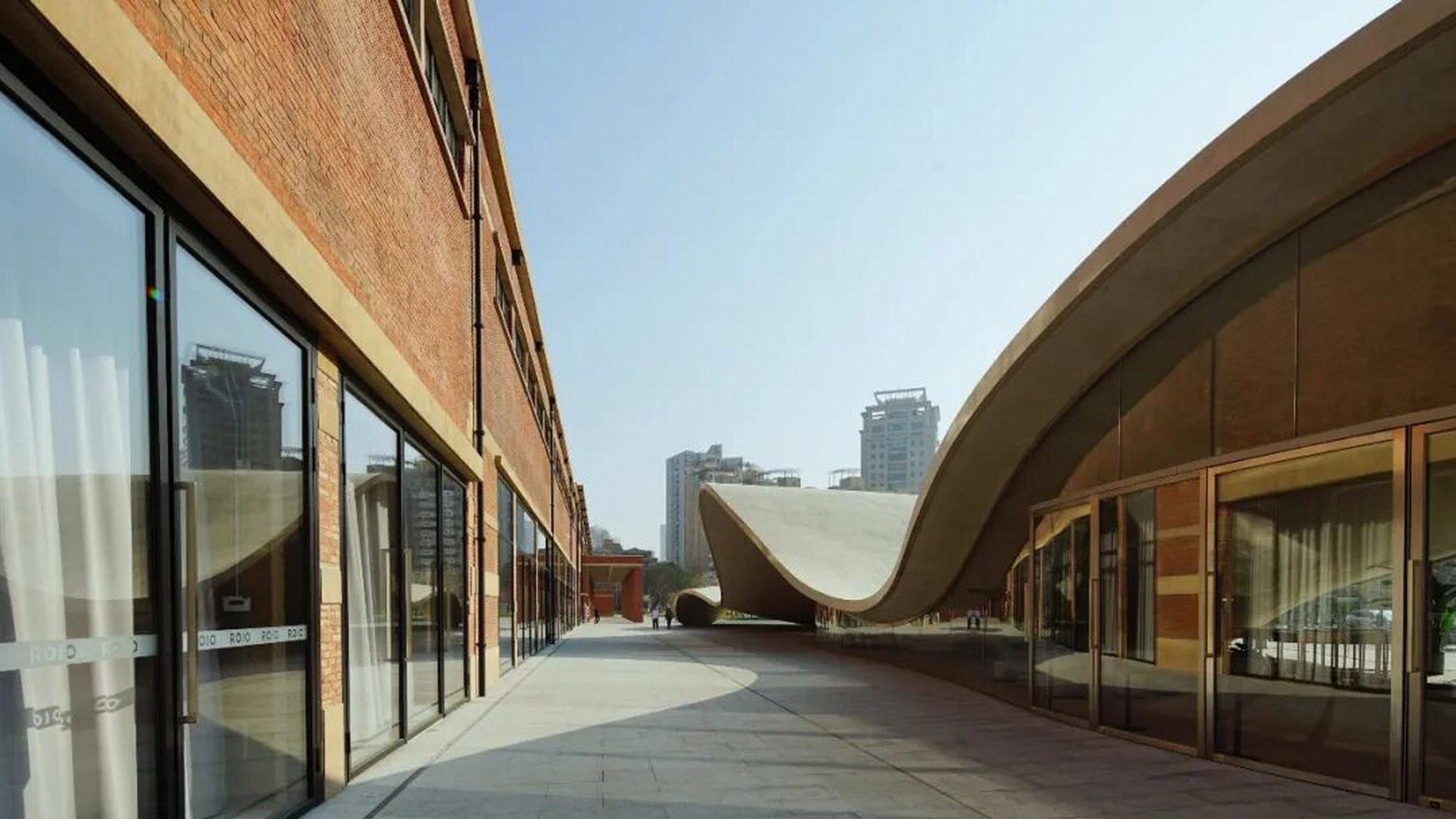

随着项目的完工，这一建筑轻轻地坐落在场地中央，融入周边环境，历史建筑的砖砌立面与现代建筑的混凝土曲线遥相呼应。在西泽立卫巧妙的构思下，这个建筑没有特定的“门”或“墙”，巨大的屋顶吸引人们进入其中，享受阴凉，休息和停留。

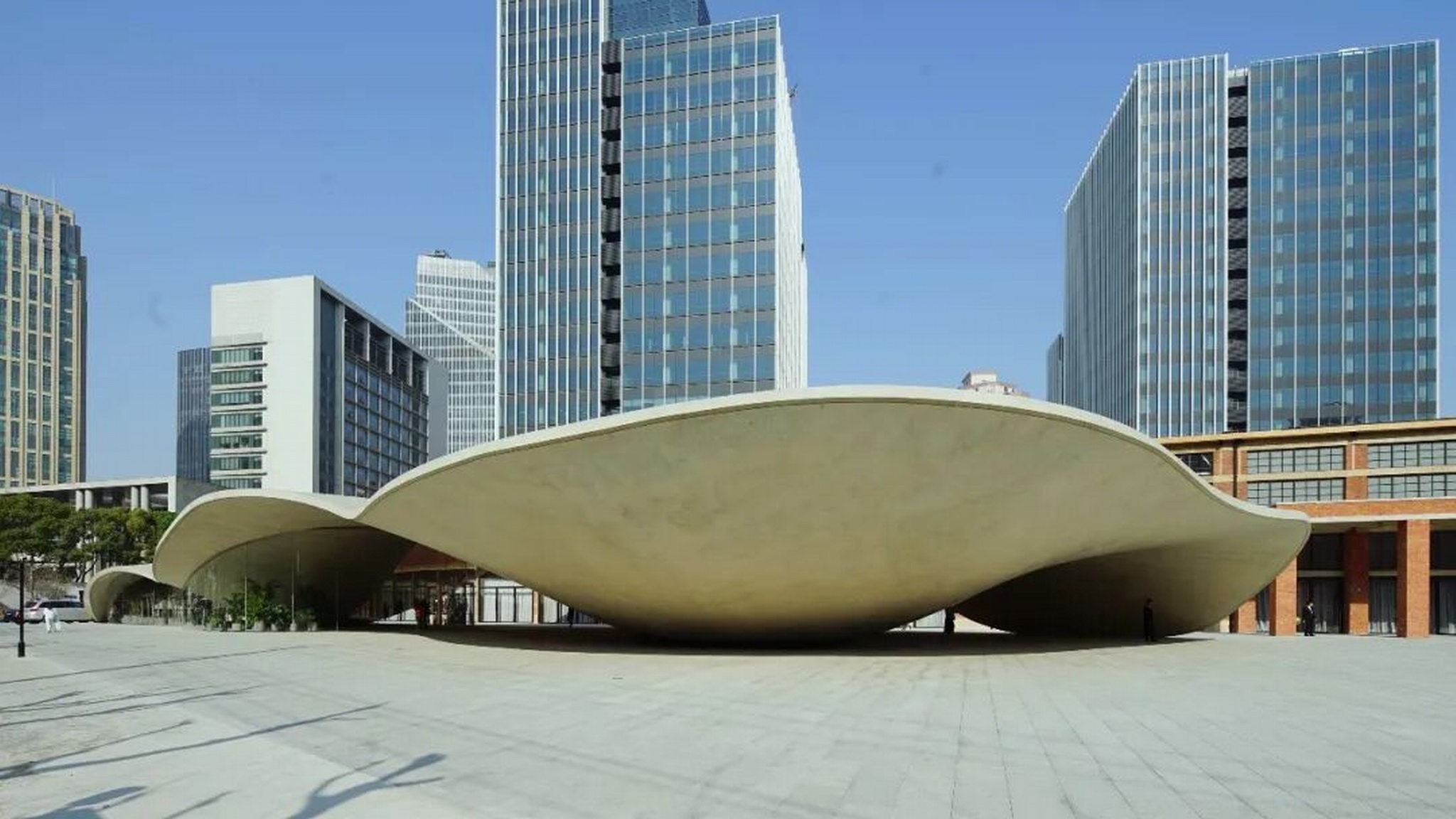

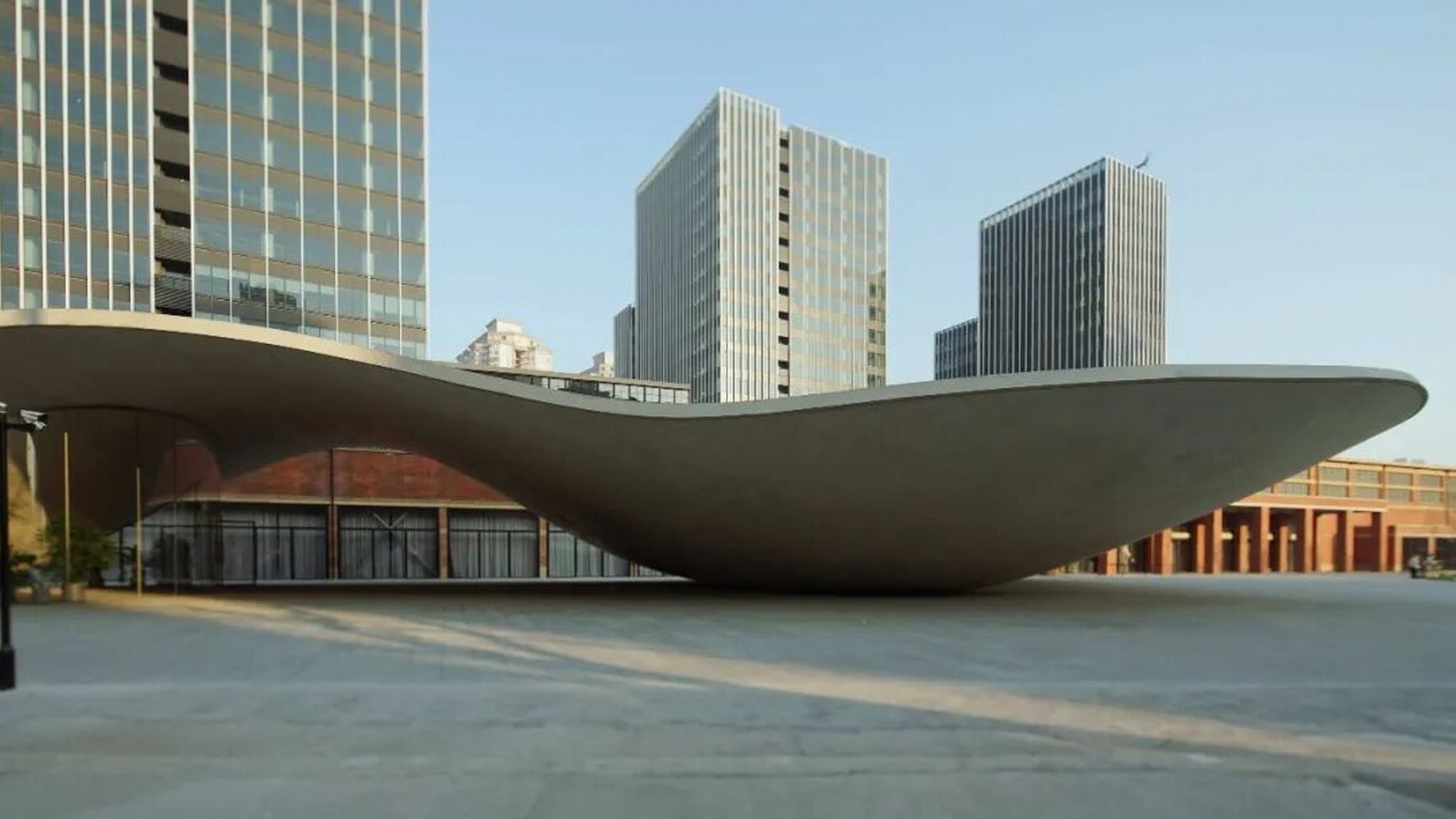

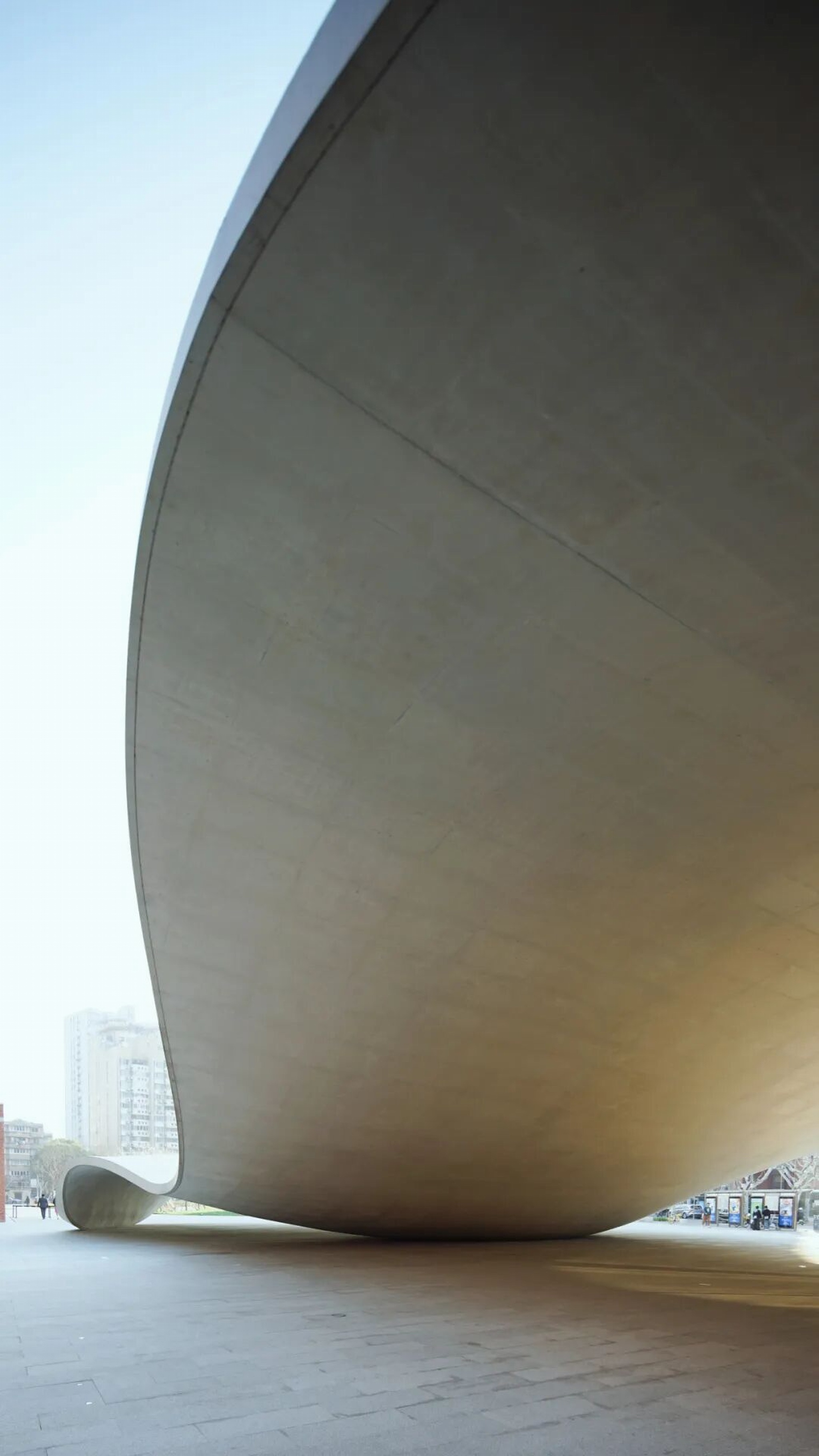

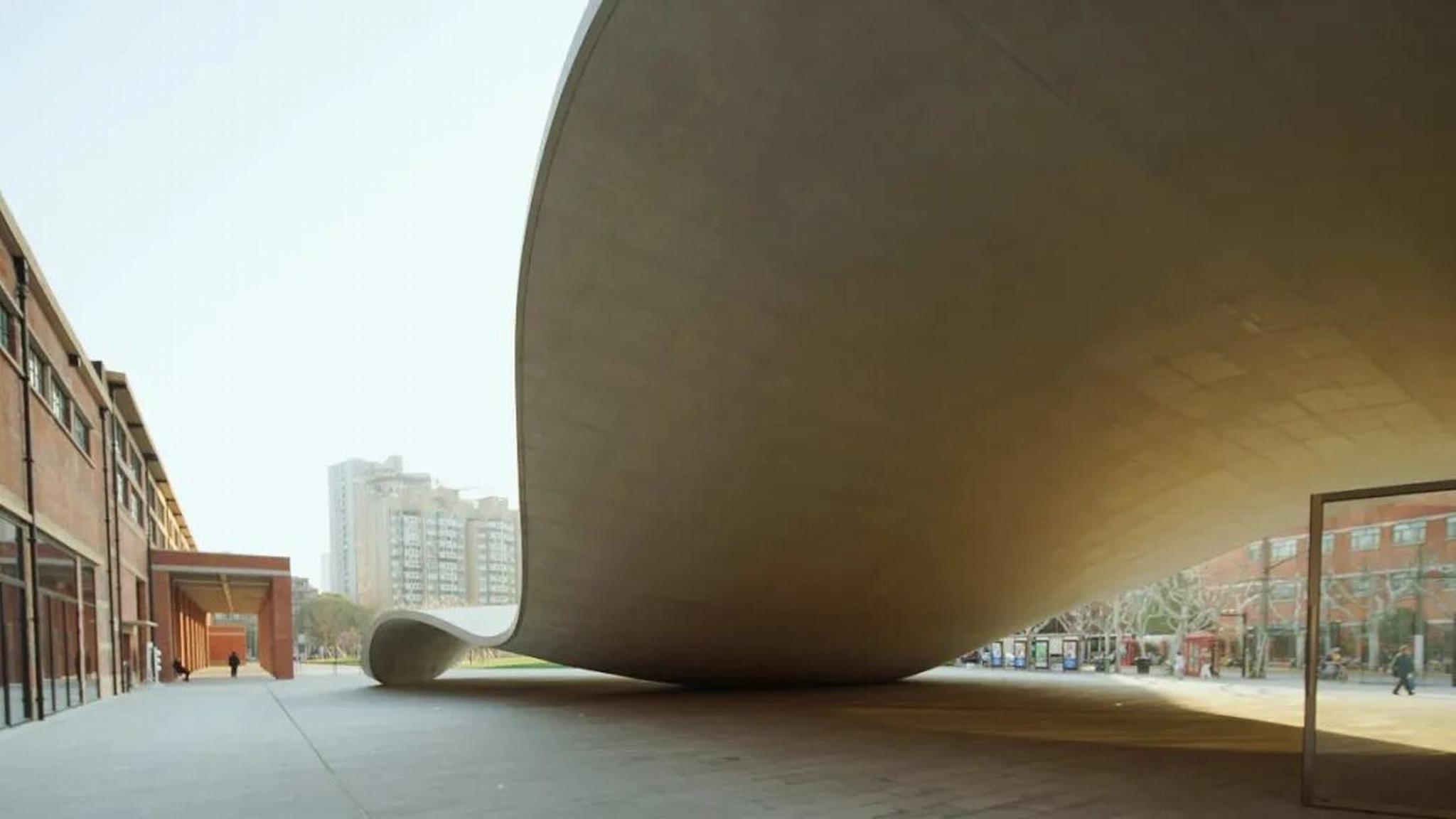

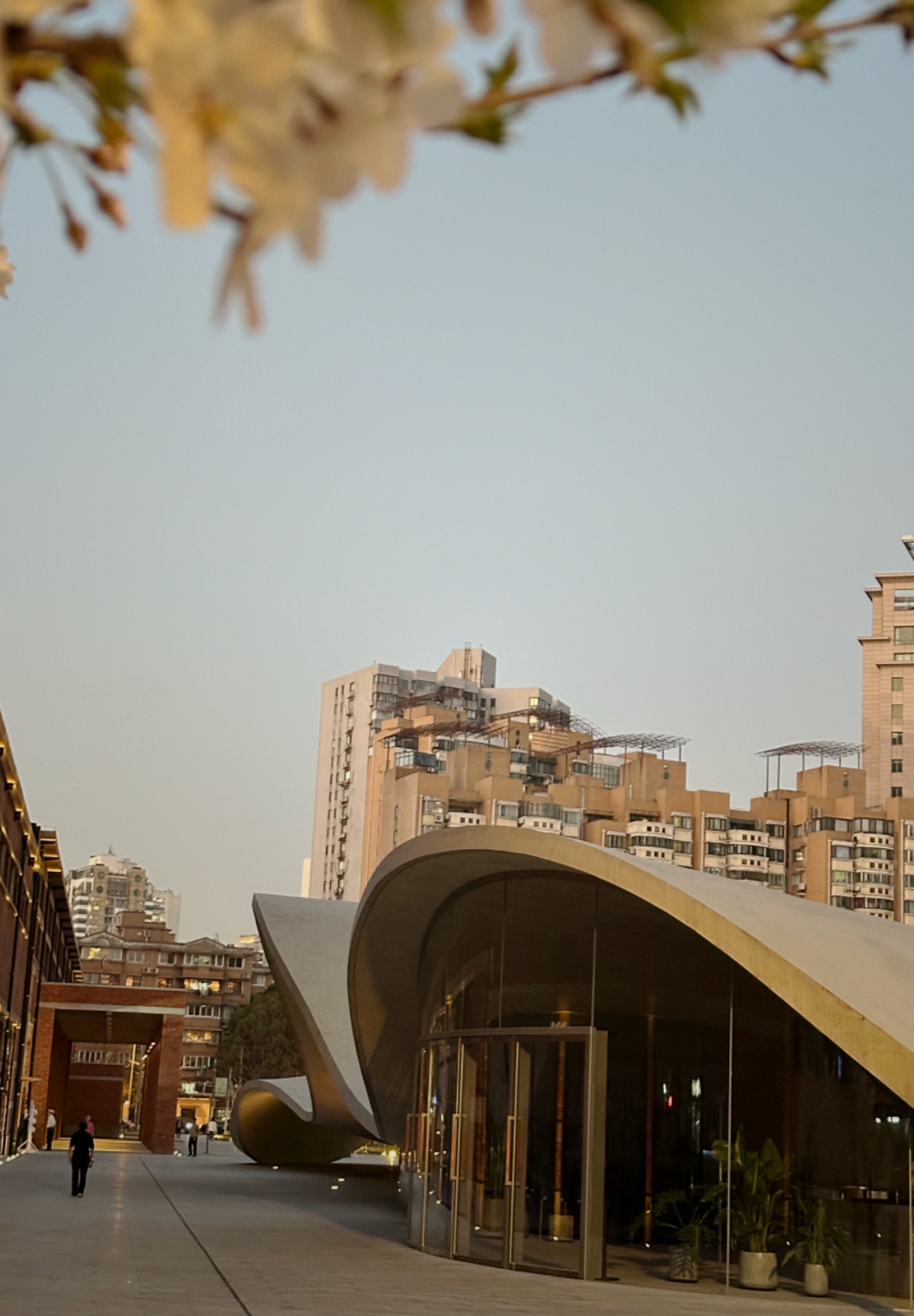

▲上海融侨中心H栋单体异形建筑实拍图 ©益汇达

在这里，你可以阅读半个多世纪前这里的峥嵘风貌，亦可以找寻到这里之所以有着文化艺术底气的由来，更可以穿行于过去当下和未来，享受片刻的舒适和纯粹，这是这座城市综合体带给城市的美好。
