项目名称：景德镇陶溪明珠

项目地址：江西，景德镇

建筑面积：42,852㎡

彩色釉面：2,500㎡

主持设计：崔愷、任祖华

设计团队：潘天佑、李俐、单晓宇、孙海林、孙庆唐、陆颖、车爱晶、王加、胡桃、高治、朱庚鑫、张哲婧、韩文文、杨宛迪、戴敏、李征、郑秀春、边晓艳

建筑摄影：李季

建设单位：景德镇陶文旅集团

建筑设计：中国建筑设计研究院有限公司

总包单位：中国建筑一局（集团）有限公司

清水施工：澳门铁盘算盘网

陶溪明珠是景德镇陶溪川文化创意园内的标志性建筑，由崔愷院士主持设计。设计保留原陶瓷厂的烟囱、厂房框架等工业遗存，以"窑火重生"为灵感，通过72.6米长的波浪形拱廊贯穿南北，将原厂区的破碎空间整合为流动的公共空间。通过数字化建造与传统陶瓷工艺的深度融合，开创了工业遗产再生的典范。

项目总建筑面积4.28万㎡，建筑高度24m，总长度72.6m。地下三层为钢筋混凝土框架结构，地上五层为钢框架结构内嵌异形拱廊。拱廊内侧彩色釉面砖设计。拱廊外侧为不规则双曲面彩色木纹清水混凝土饰面。该项目由澳门铁盘算盘网负责该项目清水混凝土及釉面砖施工。

▲陶溪明珠项目效果图

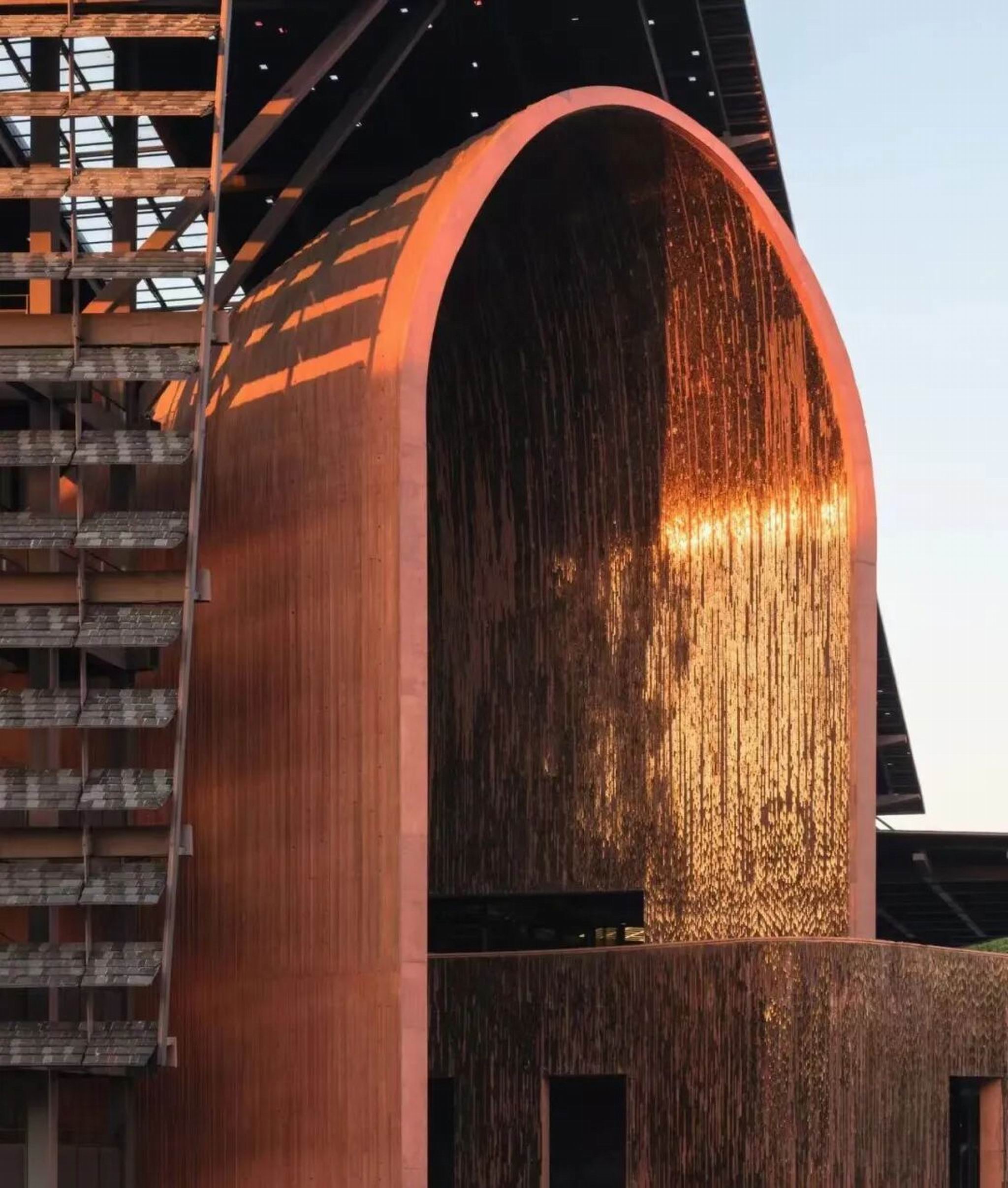

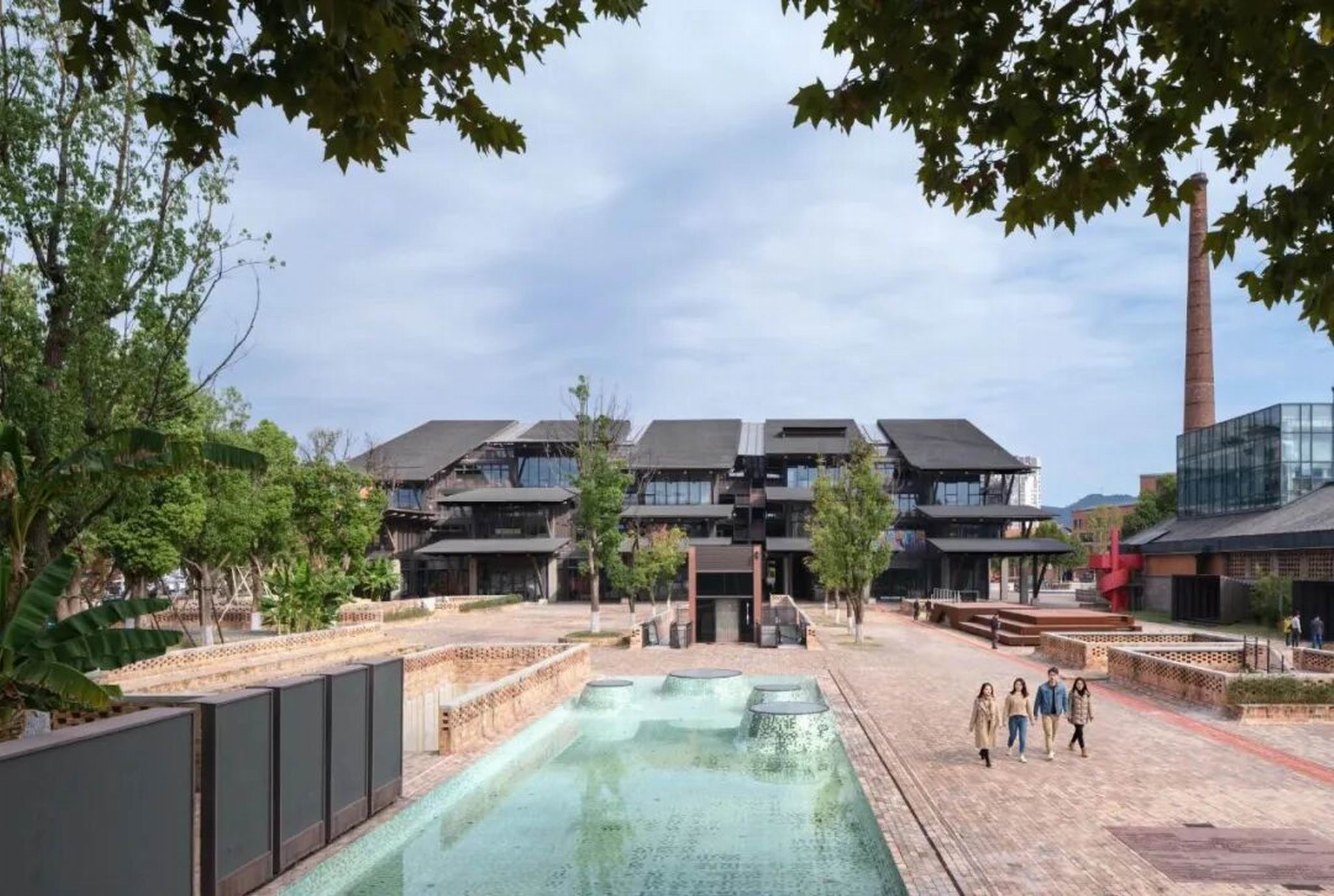

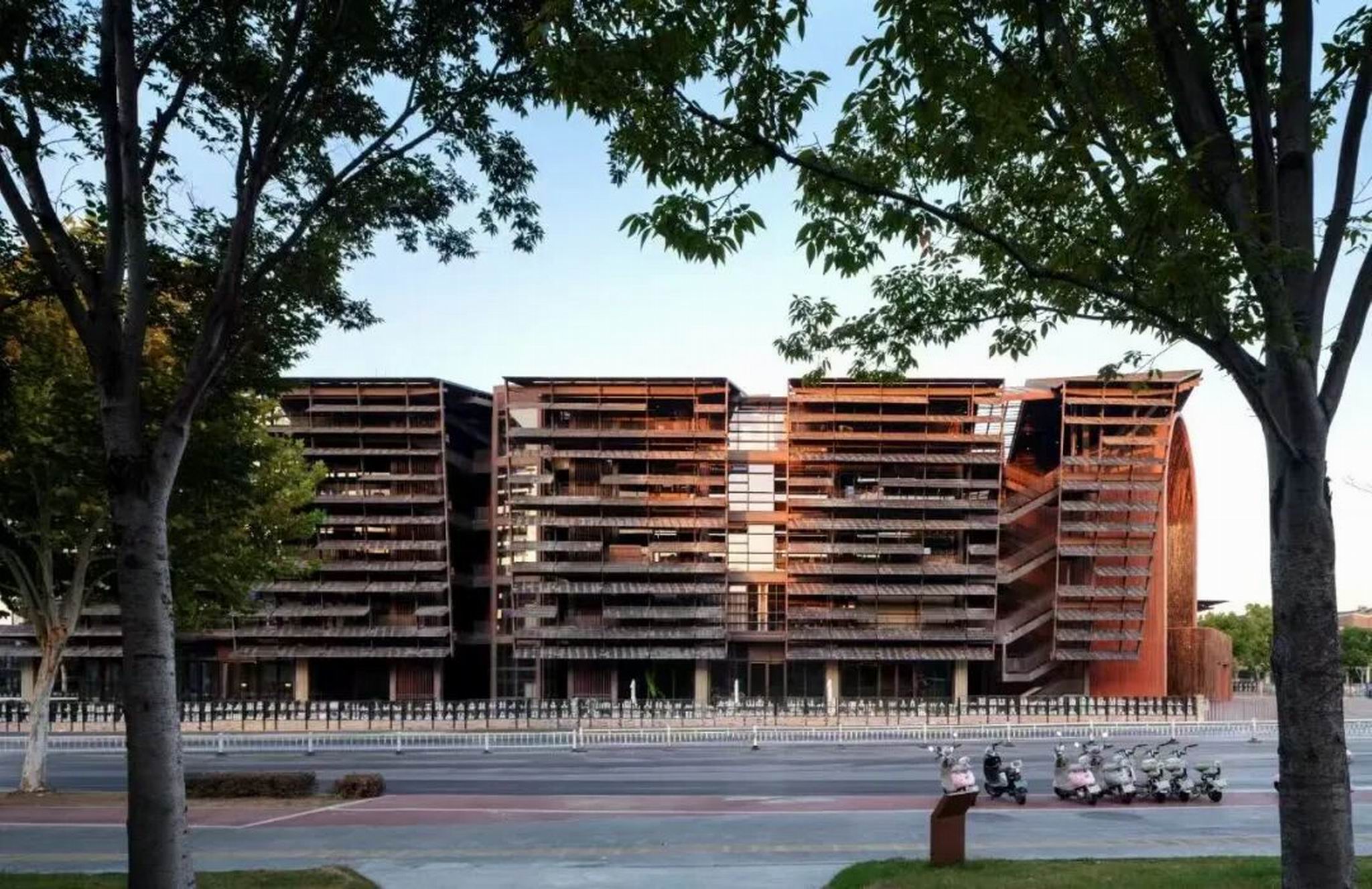

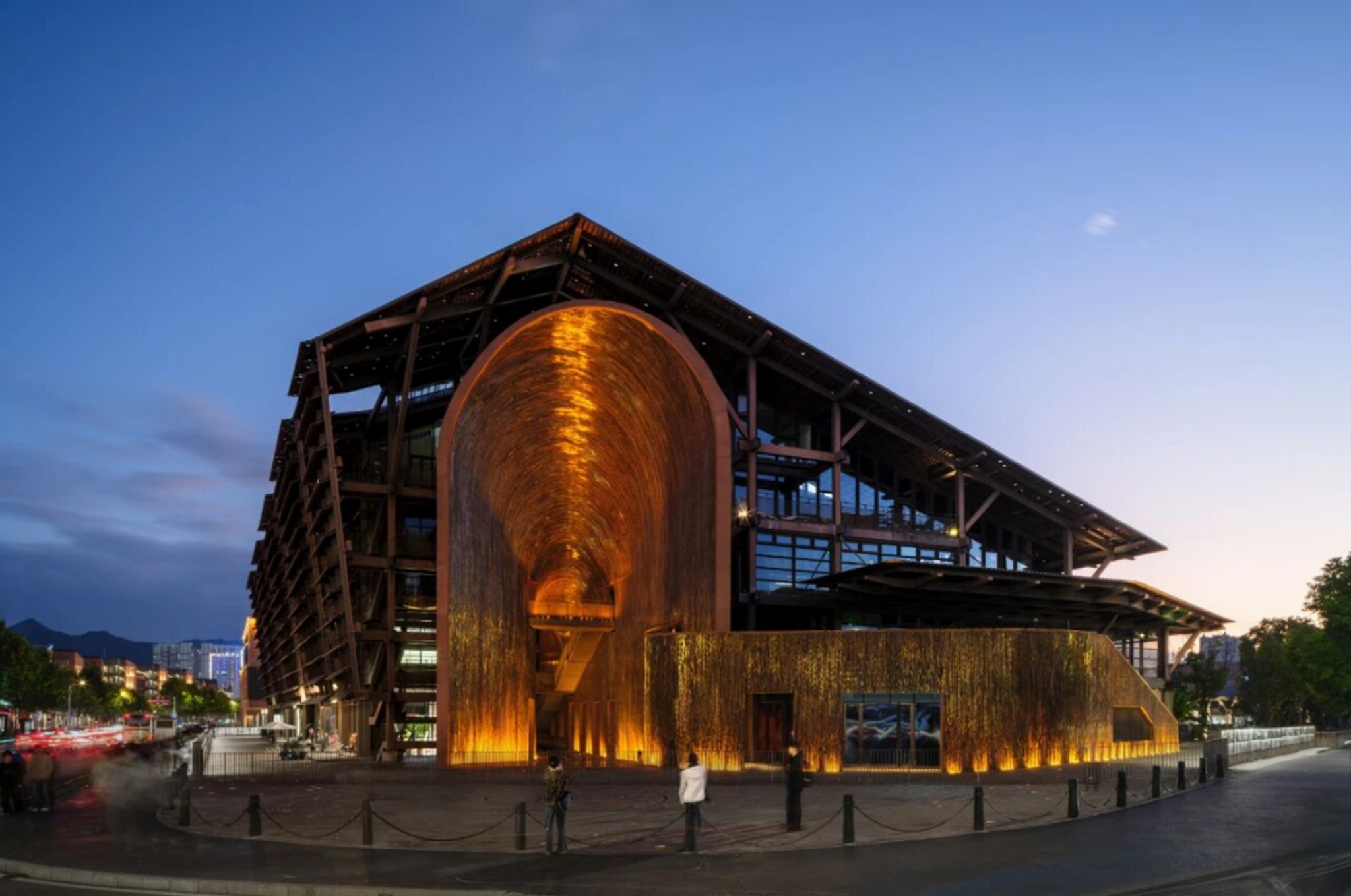

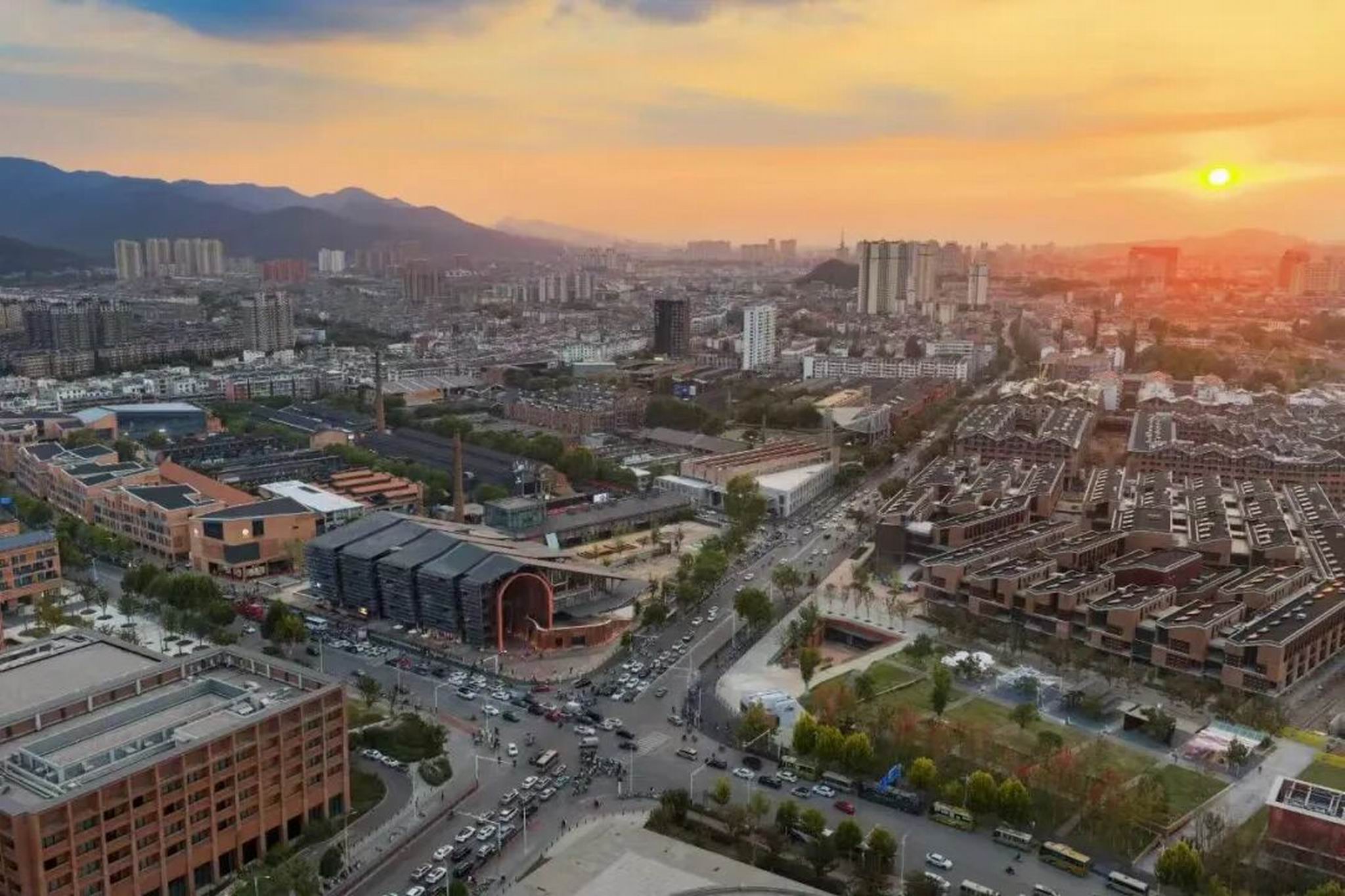

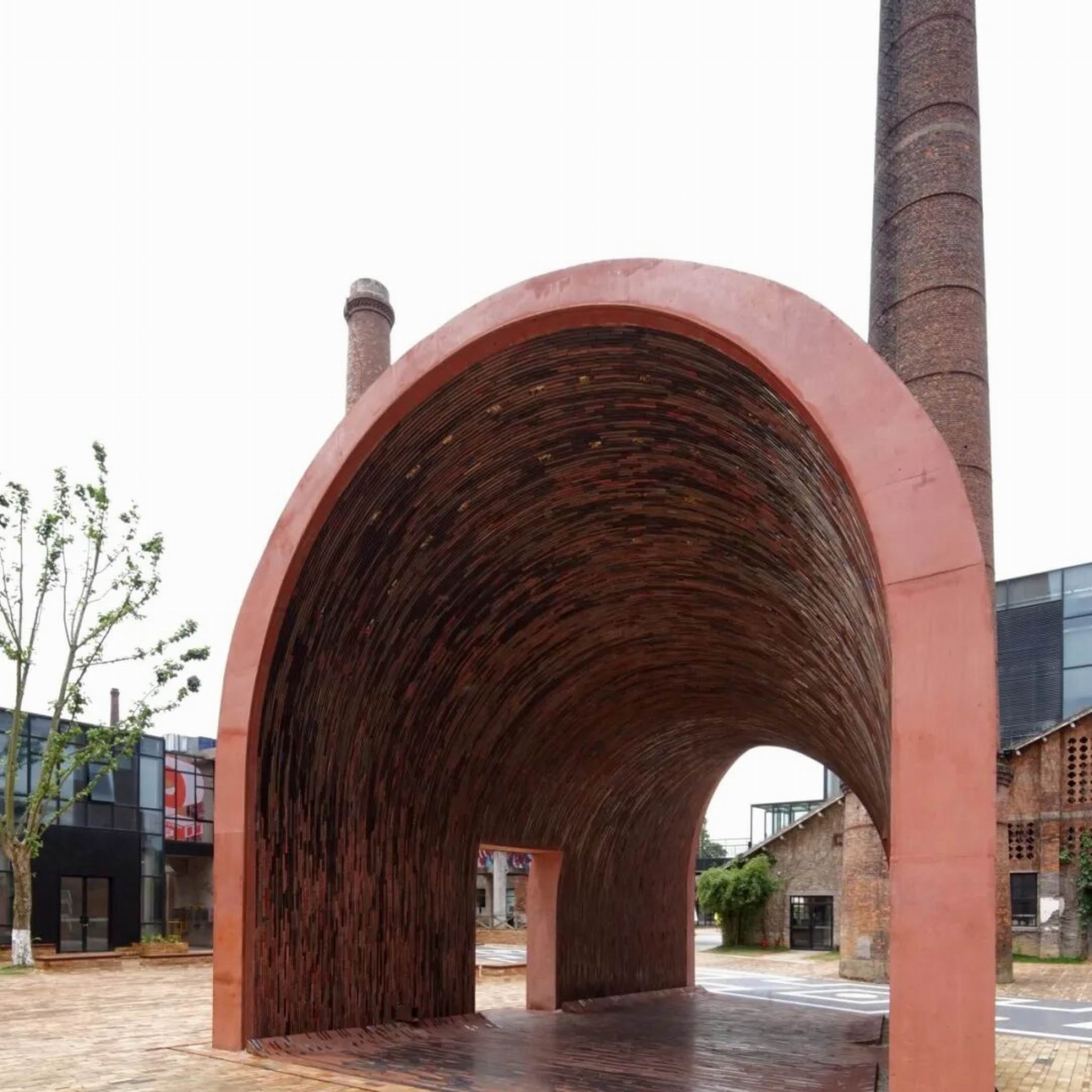

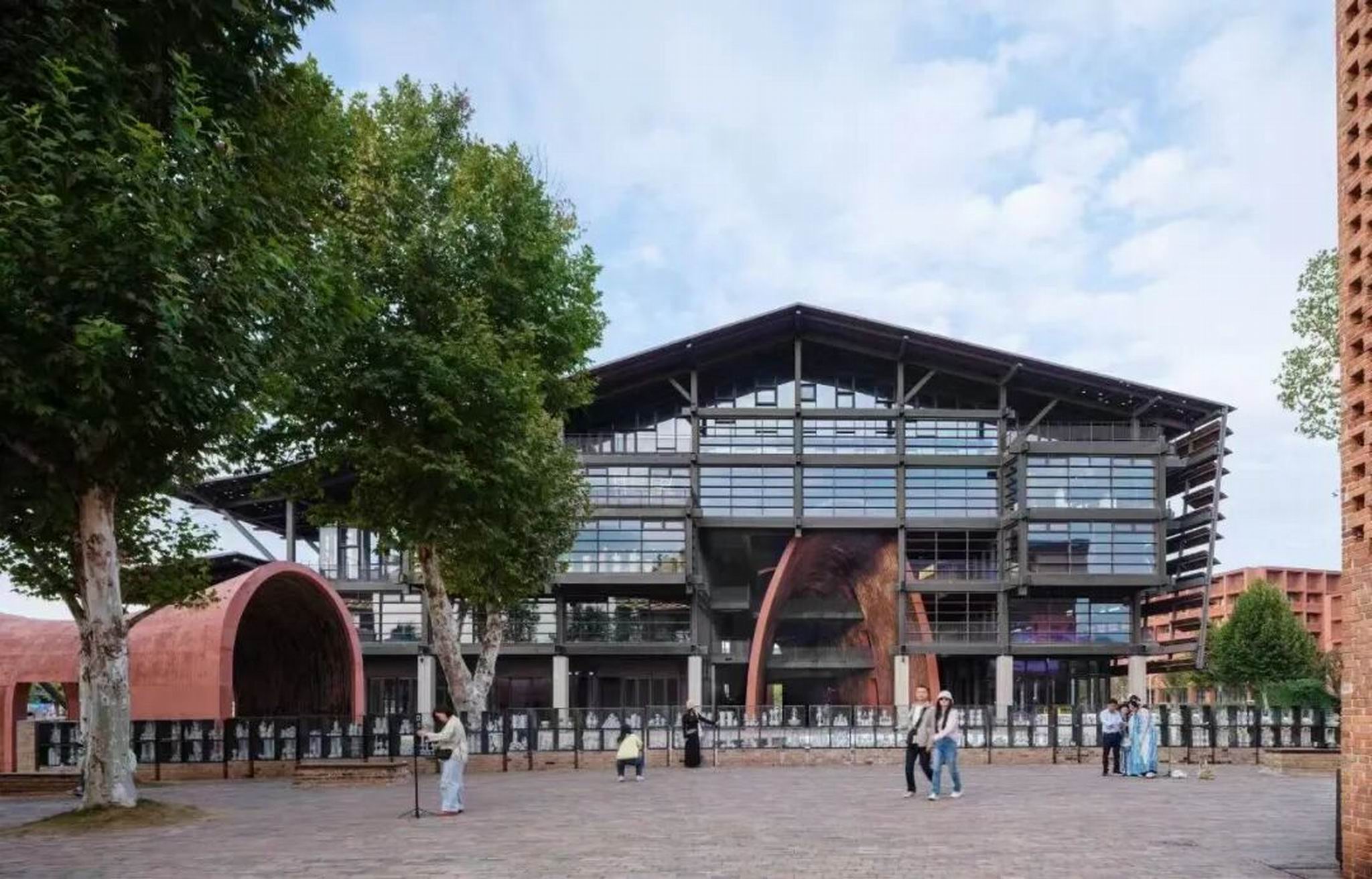

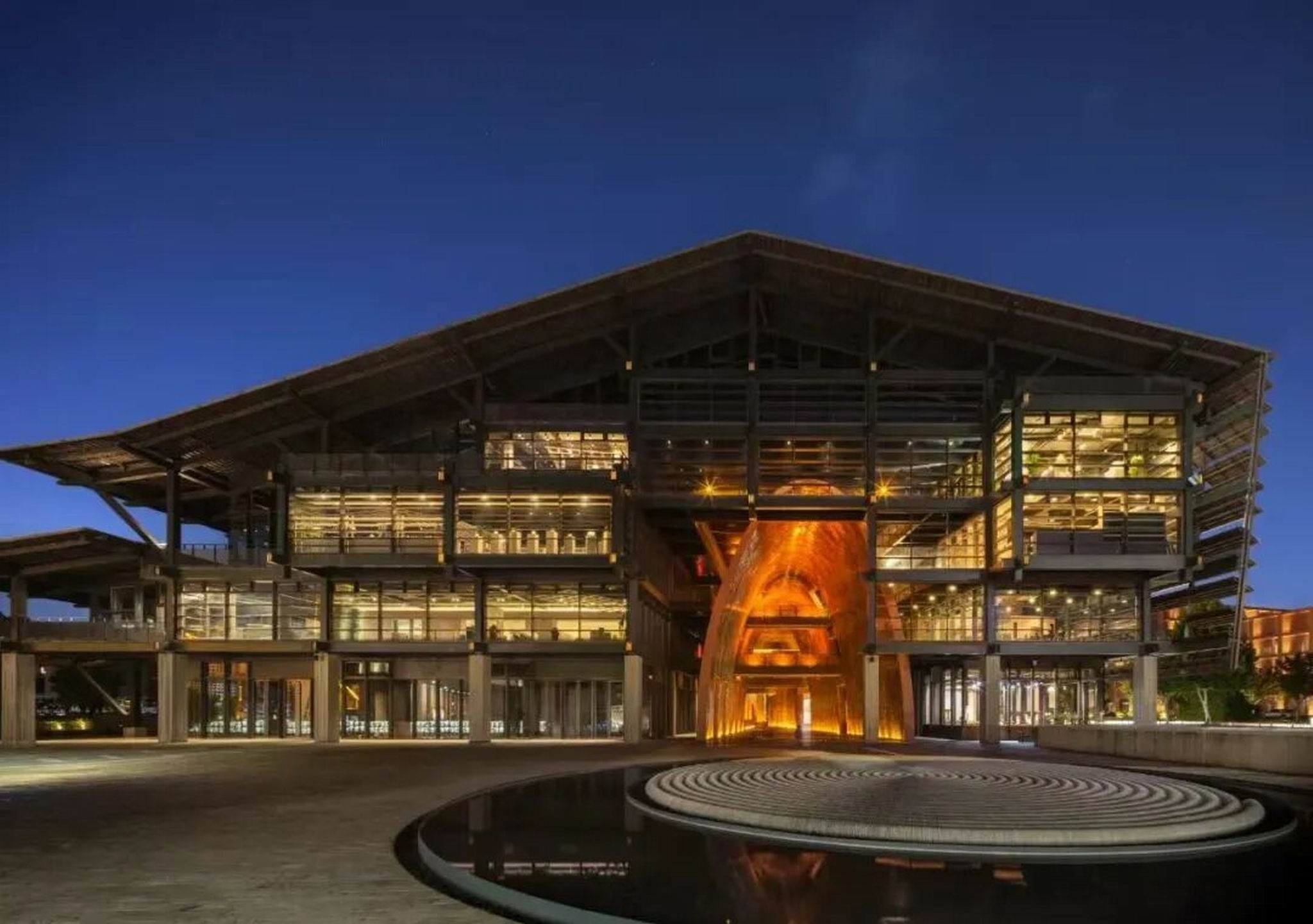

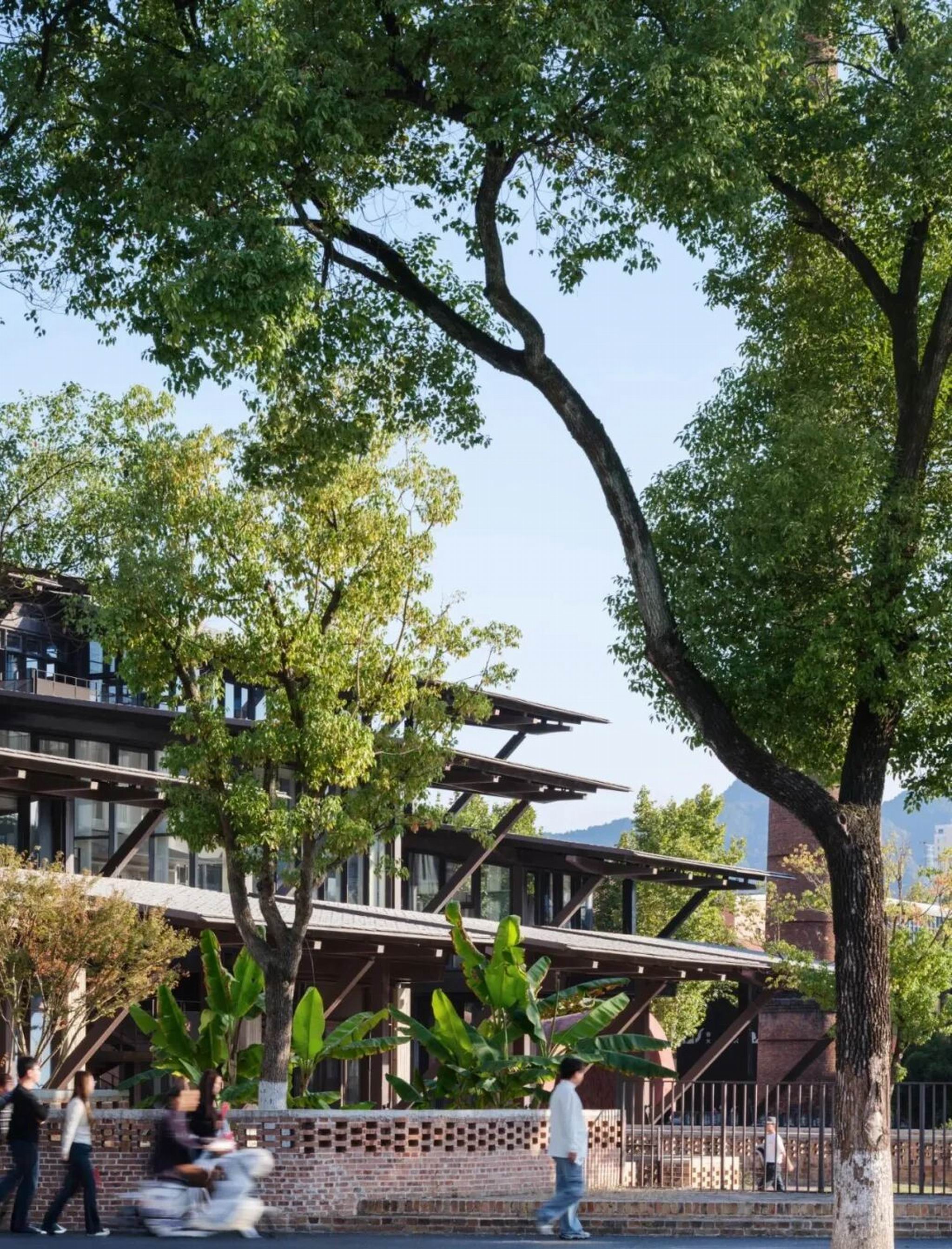

▲陶溪明珠项目实拍图 建筑摄影© 李季

项目位于景德镇市河东老城区陶溪川东侧陶溪川一期项目东北角，是集商业、办公、体验于一体的城市生活综合体，也是整个大陶溪川地区的核心。

建筑以传统江西制瓷聚落为概念，形成立体、多样、绿色的共享空间。为了强调建筑公共性和开放性，两个连续的马鞍形拱廊空间沿南北方贯穿整个建筑，形成公共廊道吸引人们从城市进入园区，东西两侧分布共享办公空间与商业。建筑在空间处理和材料选择上充分研究当地的气候、建筑空间、结构及材料系统，使建筑是一个有历史文脉但又符合现代功能需求的建筑：

（1）城市传统肌理——里弄
       里弄是景德镇传统城市的重要肌理，建筑引入了宽窄不一里弄空间，使室外开敞空间形成了里弄骨架，并把基地东南西北的四个城市广场连接起来。

（2）传统建筑特征——制瓷作坊的建筑构架与屋顶
       景德镇传统制瓷作坊(俗称坯房)外露式的穿斗式结构、青灰色的灰瓦屋面是适应制作工艺需求、当地炎热气候及建筑典型建筑的表现。

（3）当地气候特征——外廊、天井及檐下空间
景德镇属亚热带季风气候，境内光照充足，雨量充沛，温和湿润，四季分明。梅雨期降雨集中，大、暴雨频繁，非梅雨期天气湿热，会使人感到闷热难耐。

（4）取意传统窑体——城市拱廊
       南北向的城市公共空间，采用了拱廊的意象，在拱廊北端面向城市广场一侧，逐渐放大拱口，引导人们进入建筑。

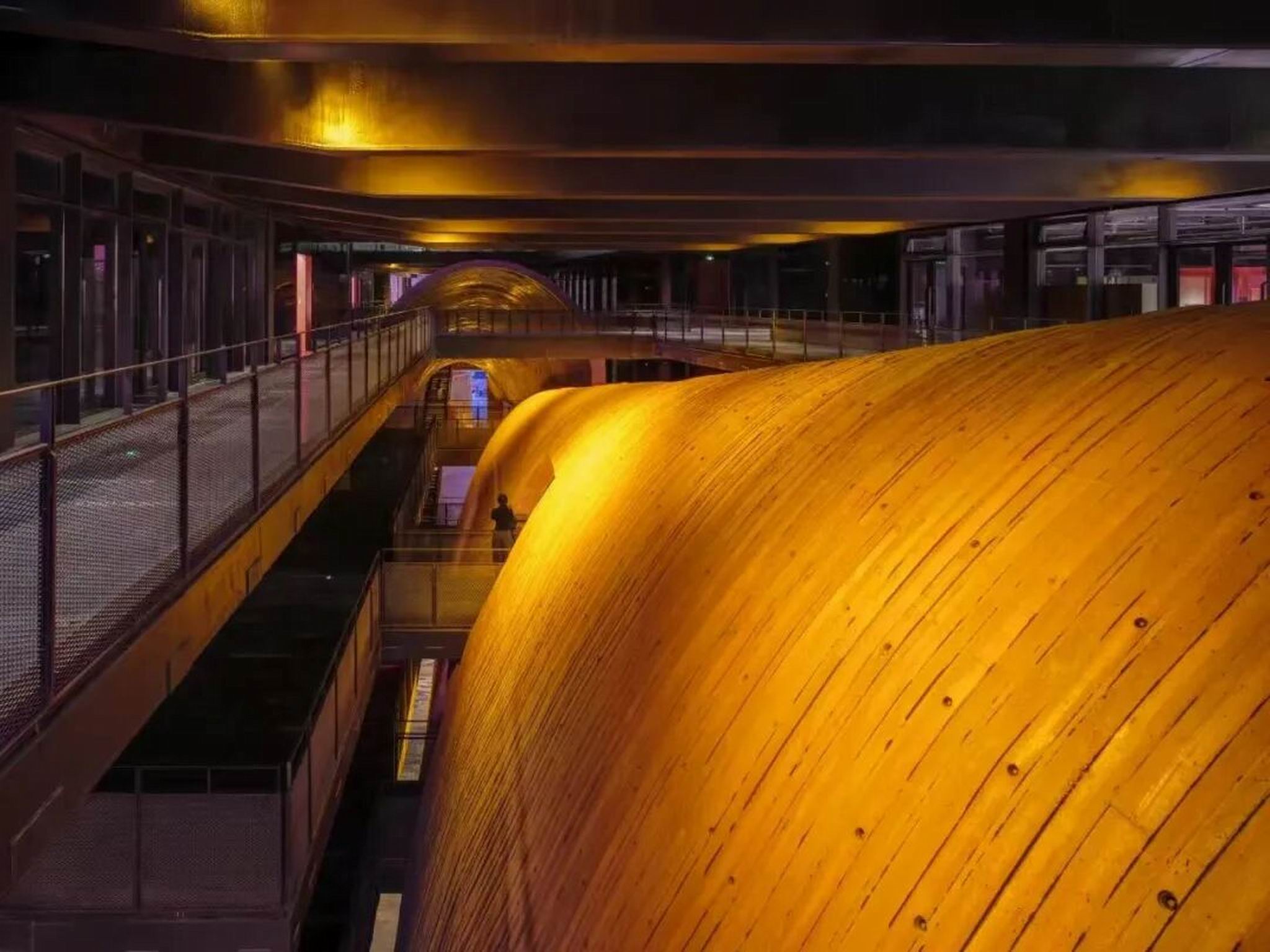

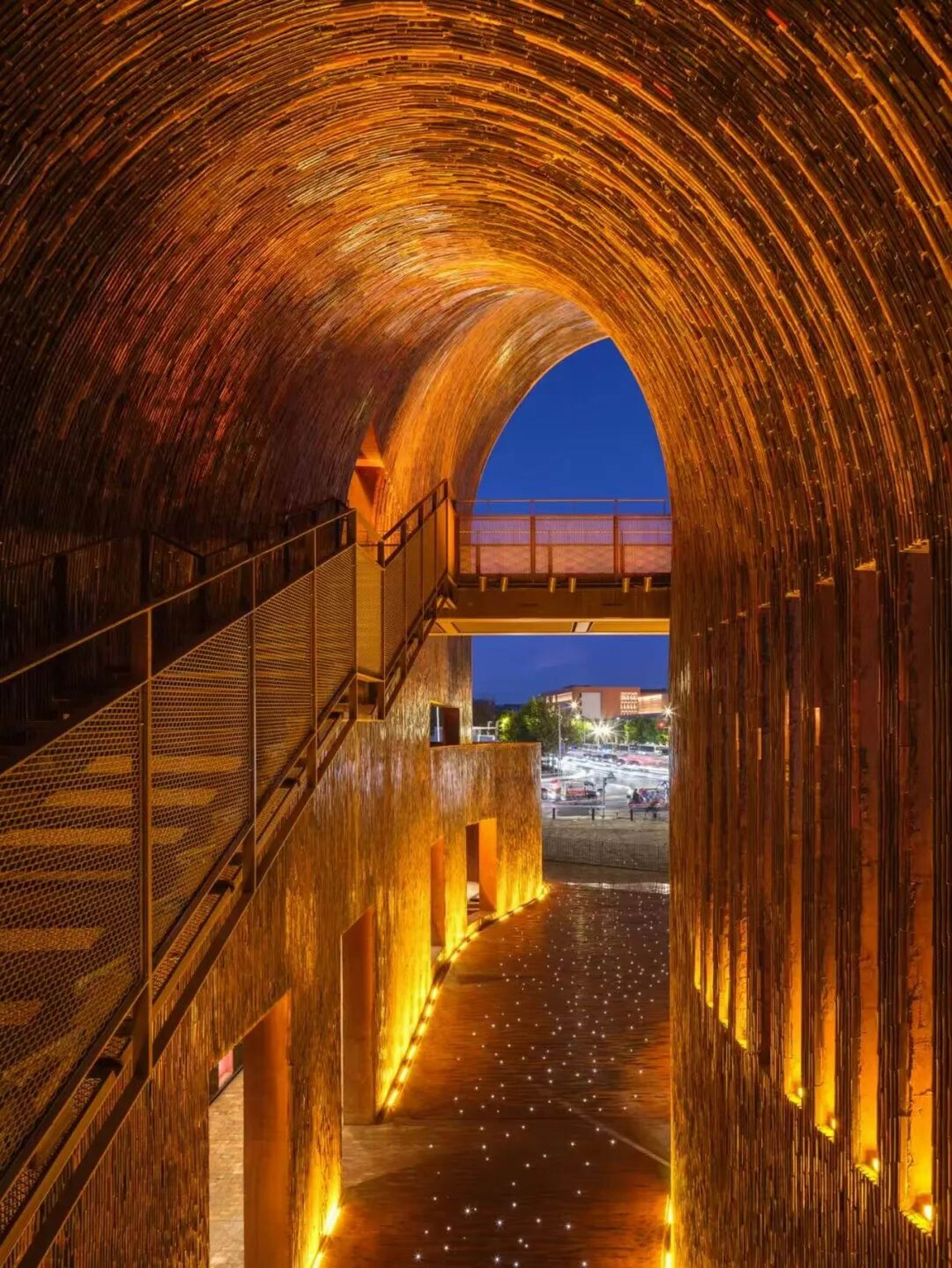

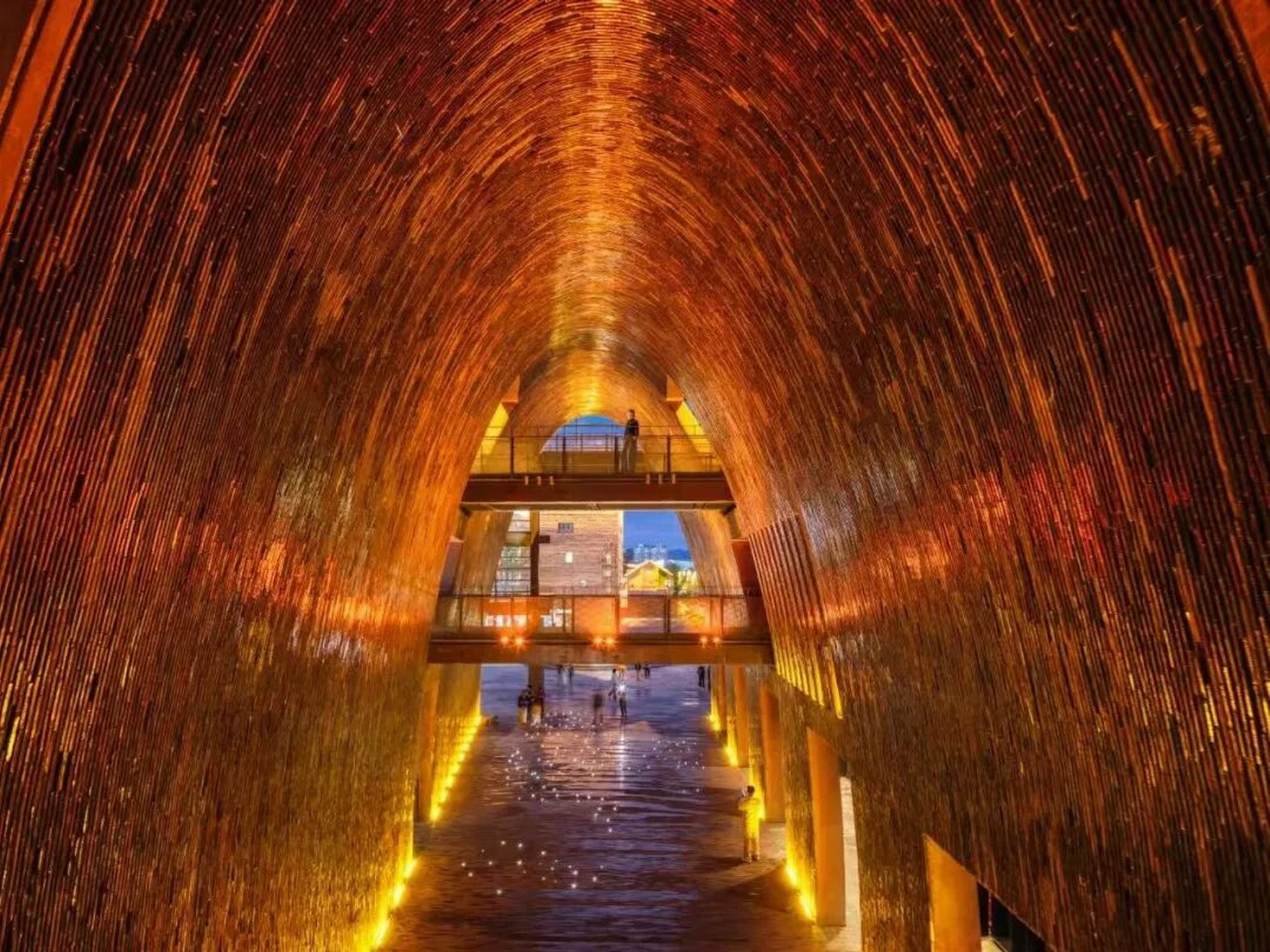

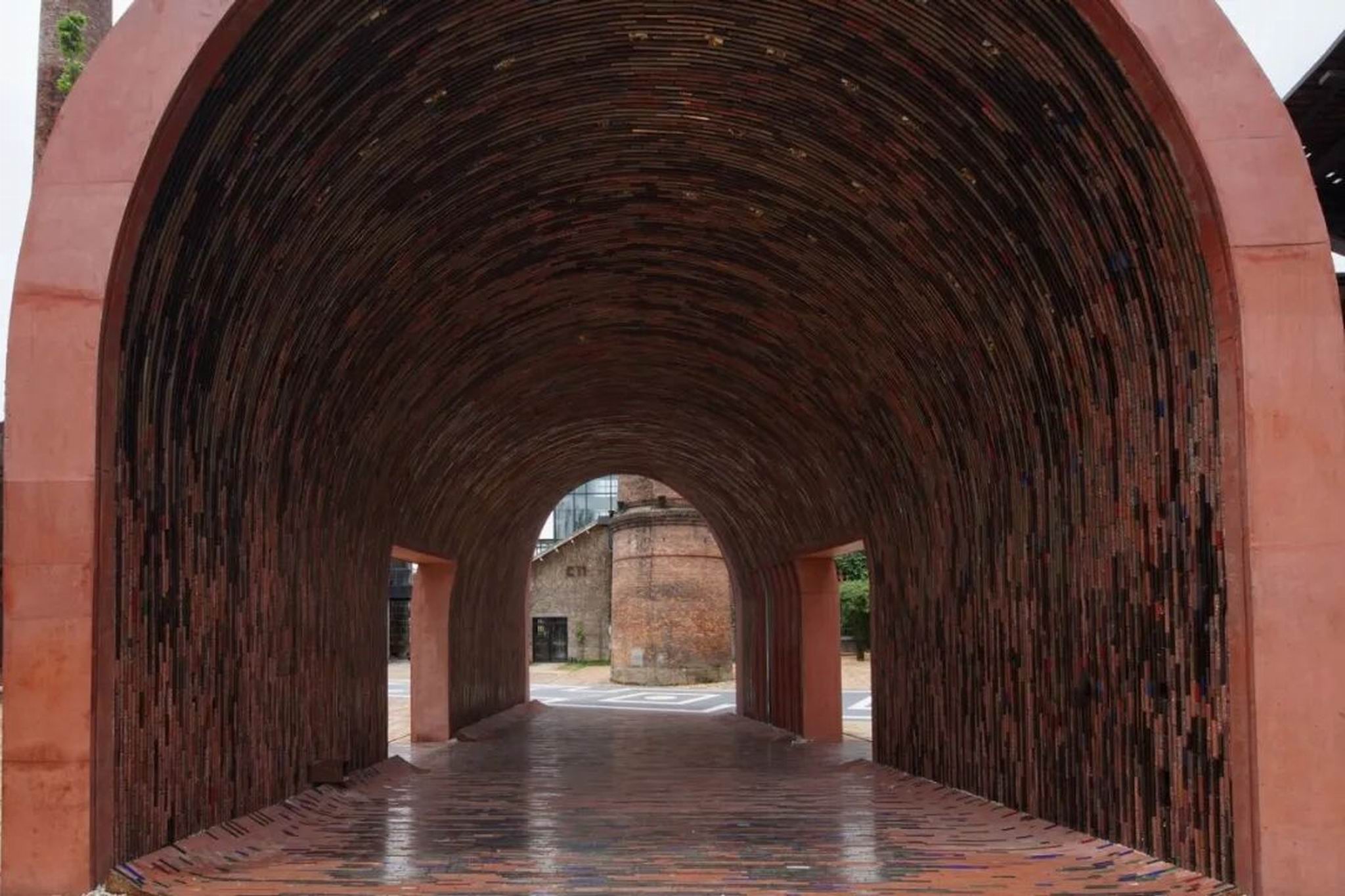

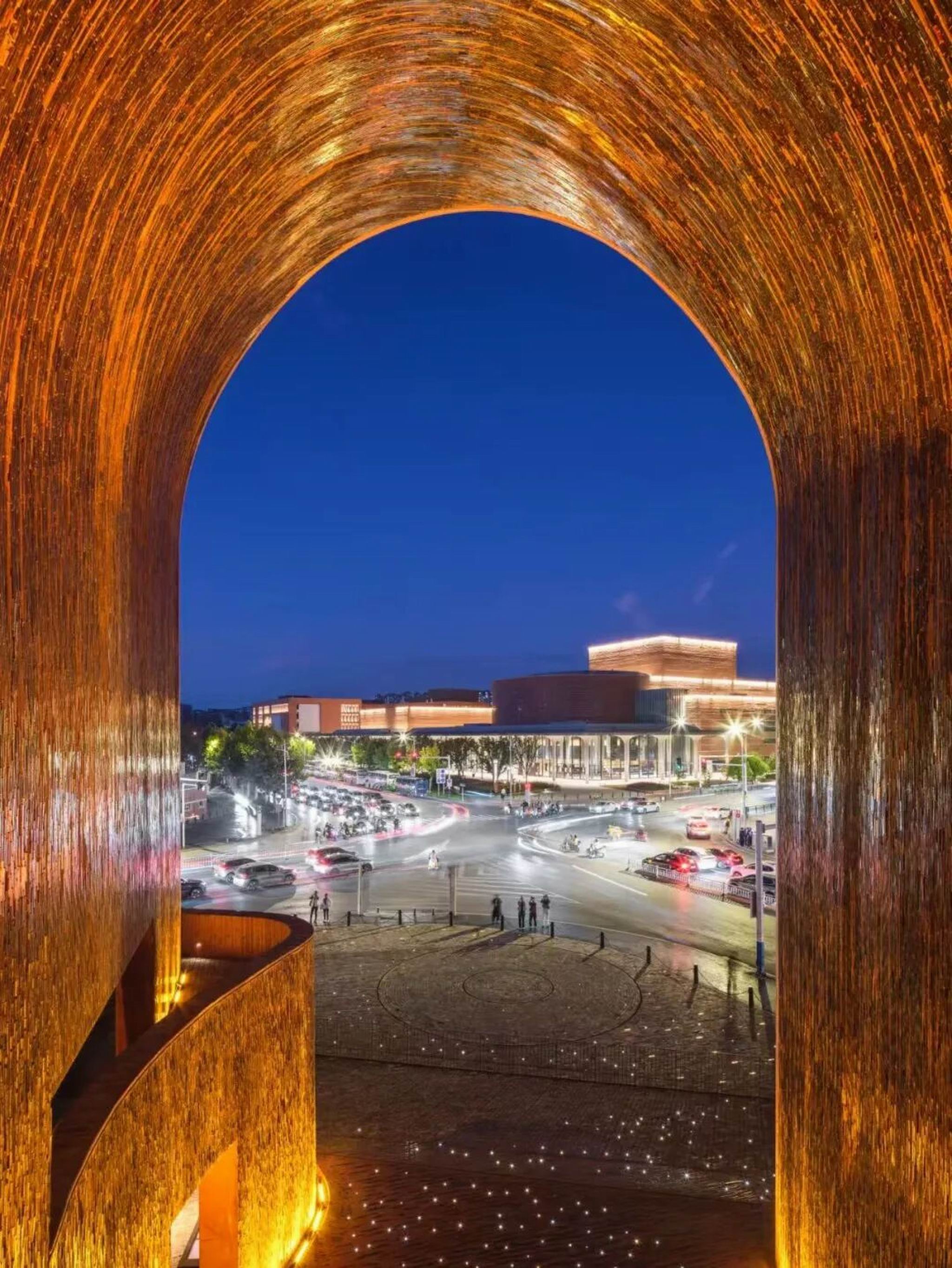

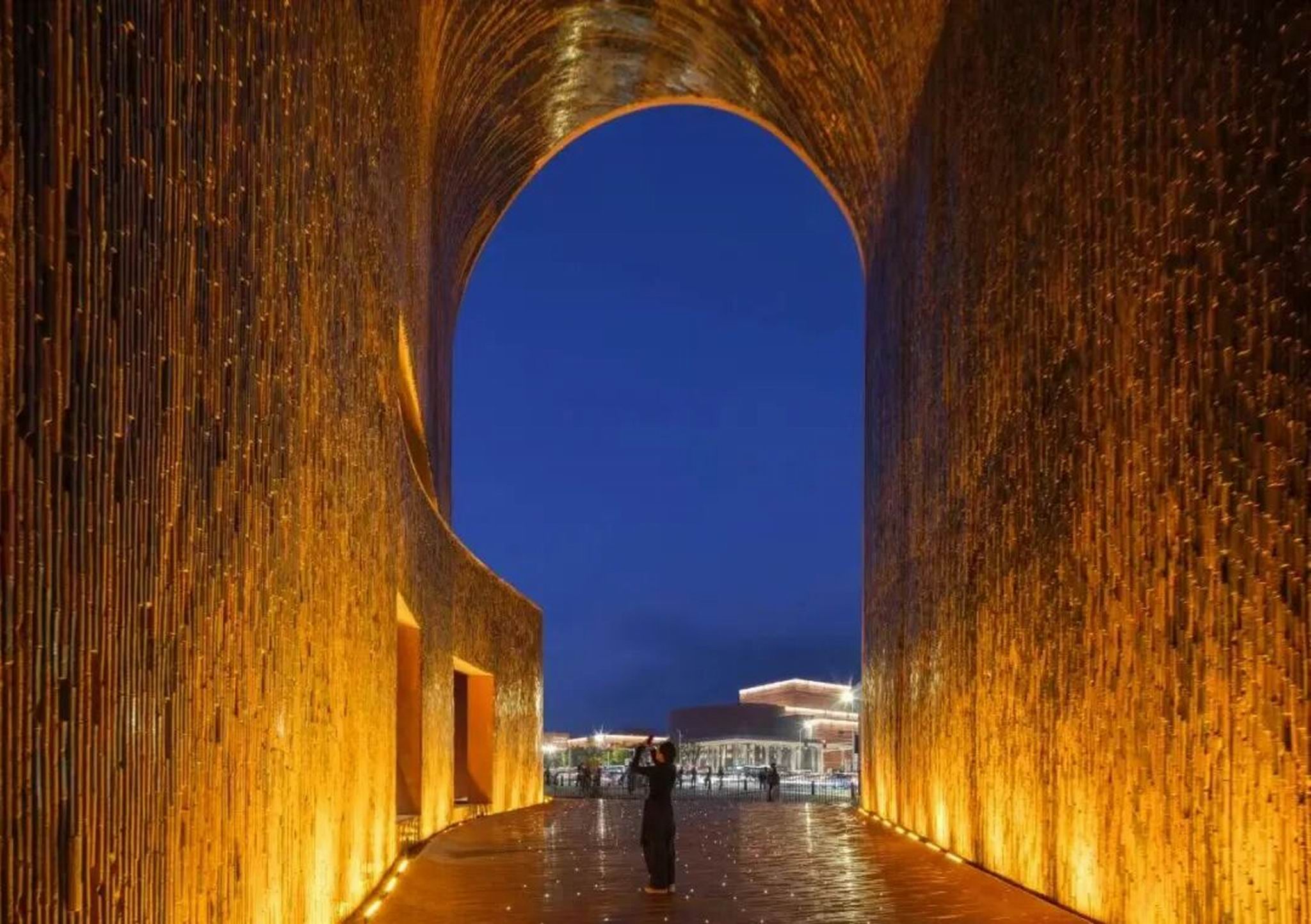

▲陶溪明珠项目内部实拍图 建筑摄影© 潘天佑

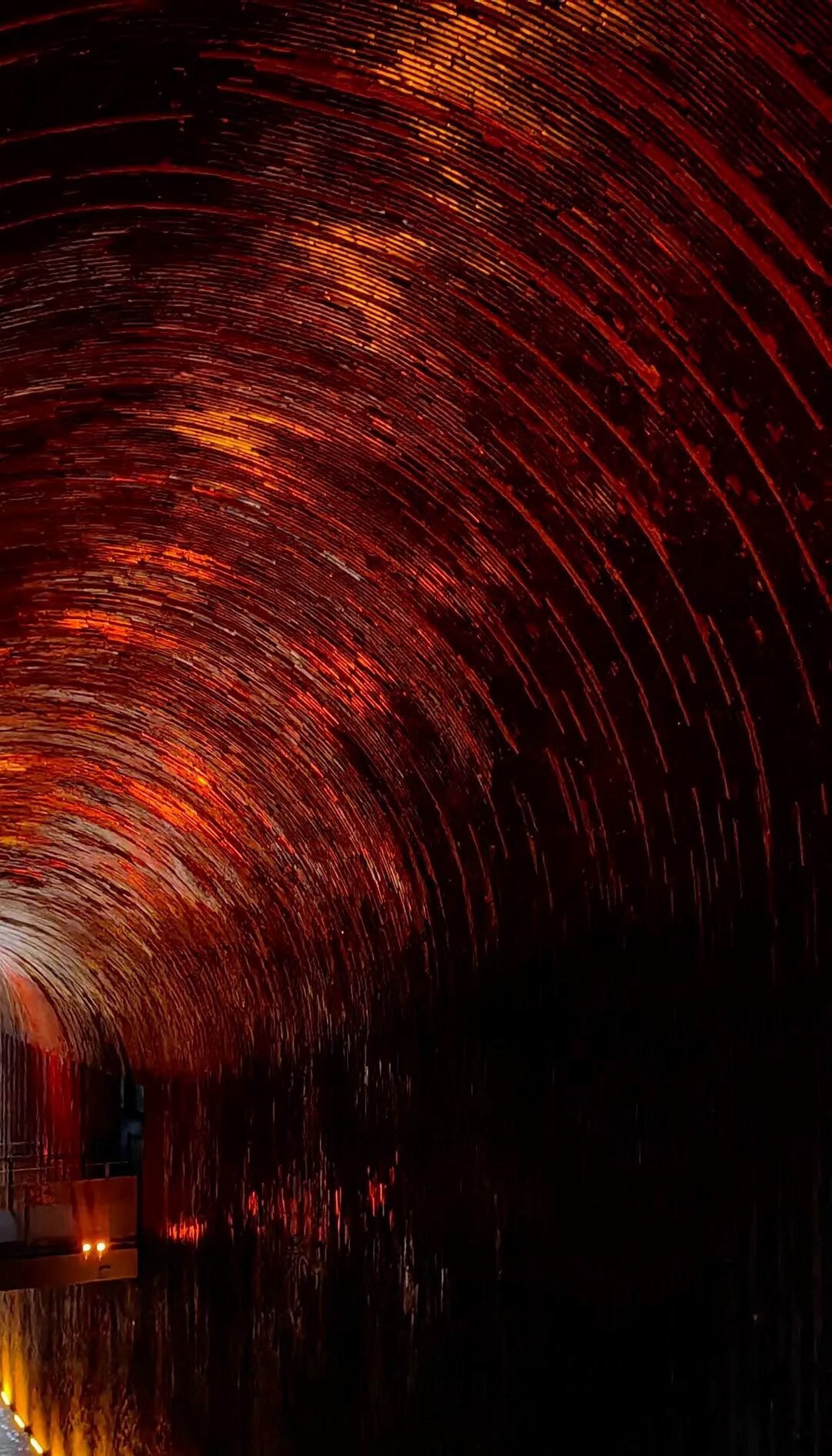

拱廊采用手工釉面砖反打混凝土工艺一次浇筑而成，外侧为木纹彩色混凝土，内侧釉面砖的凹凸线性肌理结合照明设计，致敬了传统挛窑技艺，将景德镇传统的窑洞空间体验与窑火意向在城市生活中得以抽象化演绎，创造了一个或如水波粼粼、或如星空宇宙般的公共体验空间。

#01深化设计

陶溪明珠工程陡曲面砖-砼复合彩色清水混凝土结构为国内首创。崔愷院士将其设计为极其不规则的多曲率变曲面拱廊造型，为还原设计意图、确保拱体成型质量与设计相符，拱体的模板铺设找型、测量校核为施工重点。外侧为异形双曲面彩色清水混凝土拱廊，内侧为釉面砖设计，要求效果如窑洞内历练后般流光溢彩，拱廊共计使用5种颜色共计约30万块釉面砖，釉面砖的排布为施工难点。其施工工艺难度高、挑战大。

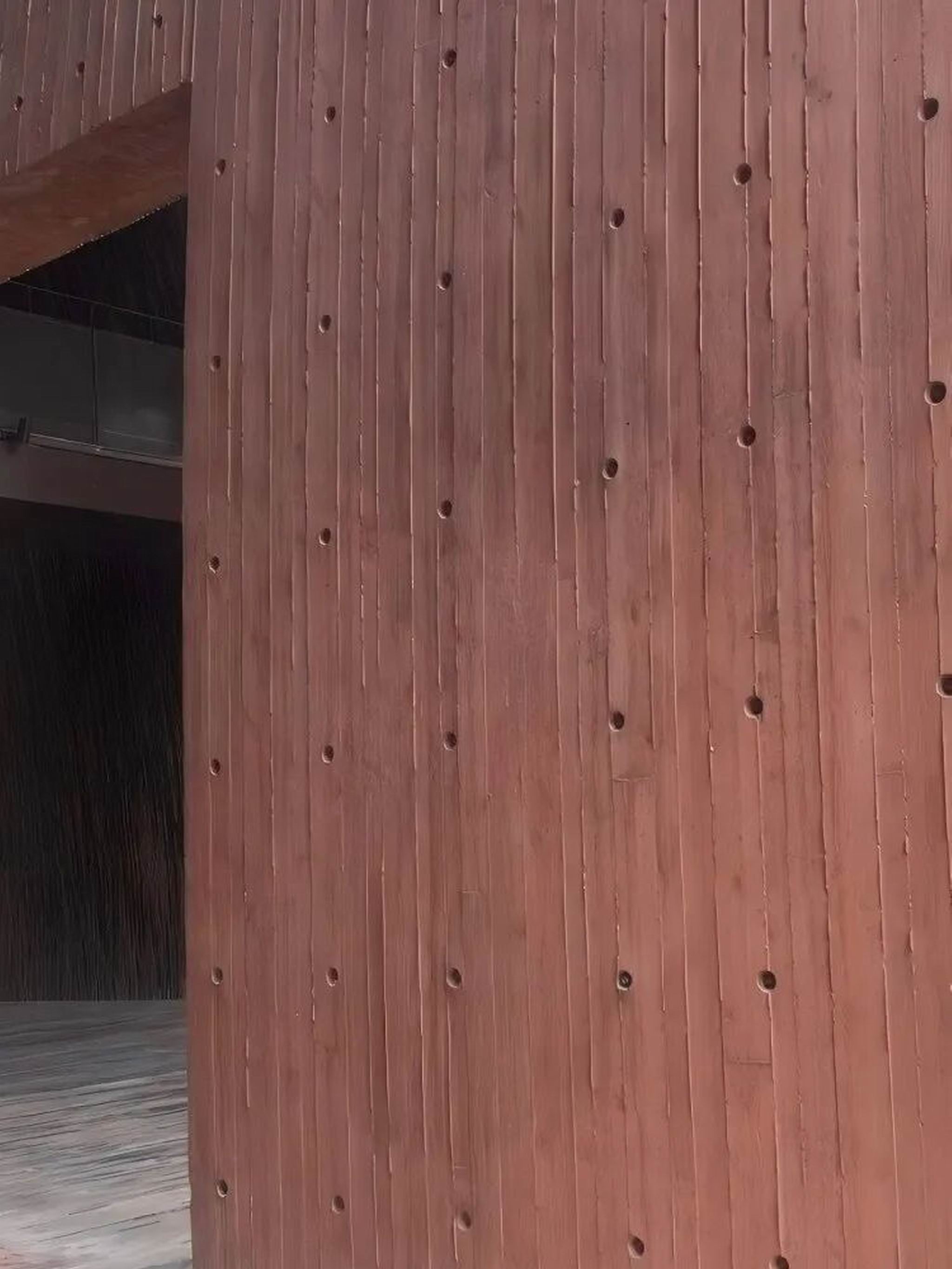

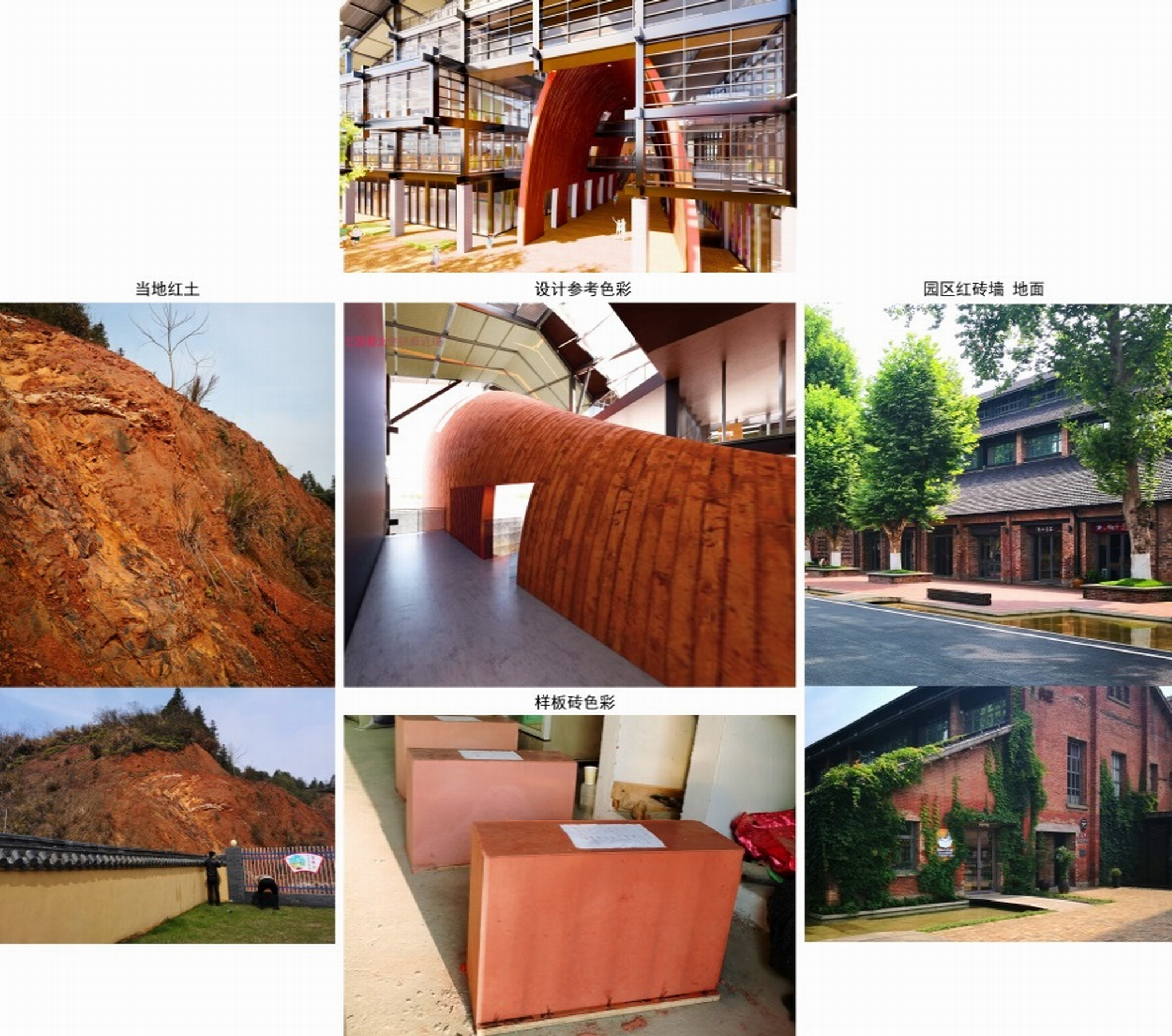

▲地域特色的彩色清水砼

▲多曲率变曲面马鞍形反拱结构

▲针对技术实施进行讨论

▲实体样板

根据我单位多年清水混凝土施工经验，针对本项目的异形双曲面清水混凝土拱廊主张采用木模板散拼施工体系，借助Rhino及Grasshopper等三维模型软件进行数字化深化设计。

模型深化分为两部分：

第一部分为拱廊外侧表面木纹纹理排版、螺栓孔排版深化、拱顶阶梯效果以及釉面砖的排版的深化。

第二部分则为木质背楞加固体系的深化、衬板深化设计、螺杆模拟。

▲深化木质背楞电池组

▲深化完成背楞图

1、拱廊为不规则的陡曲面变曲率外形，建筑高度24m，总长度72.6m，通过模板找型控制结构成型为施工重难点。

解决方案

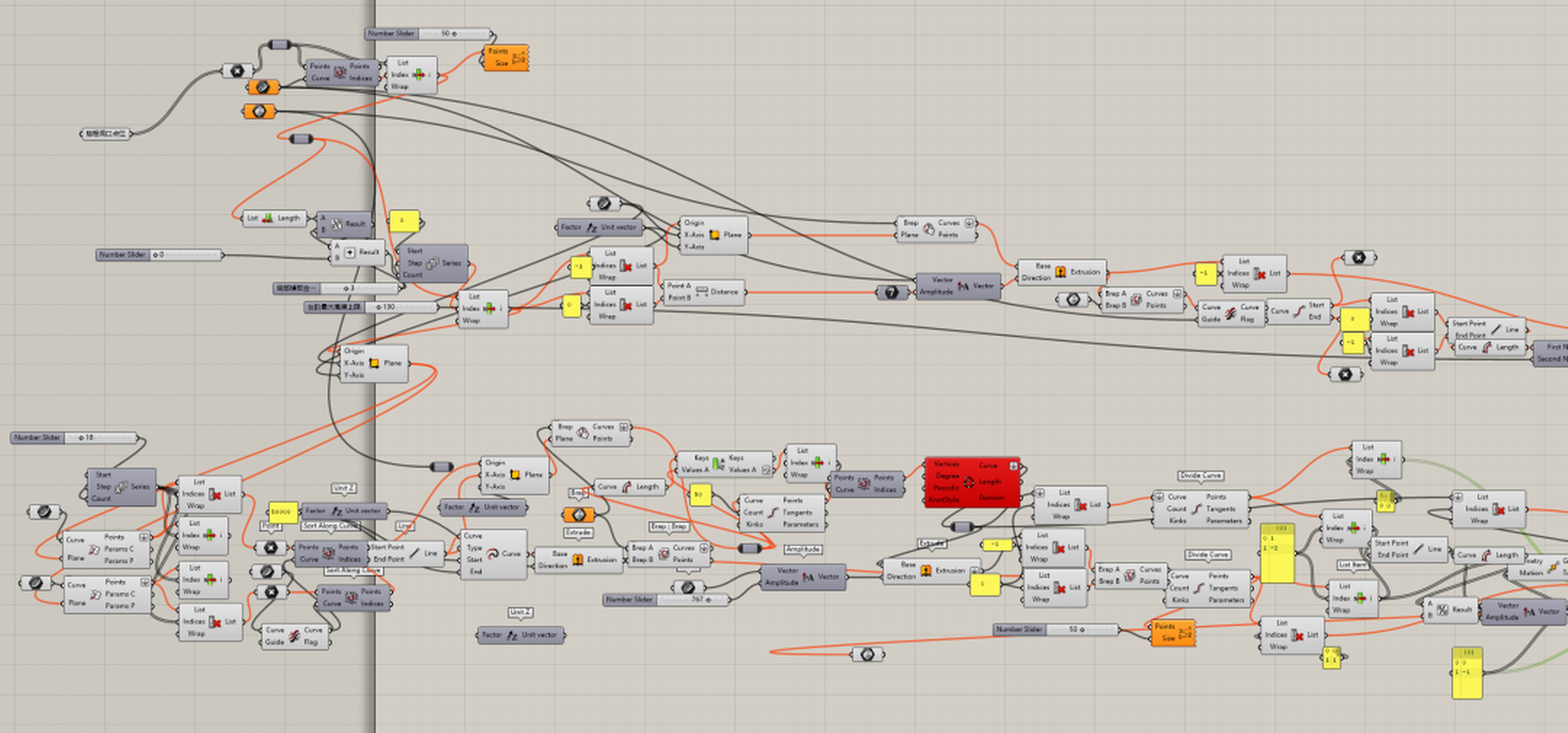

模板紧贴龙骨铺设，通过控制龙骨曲率和加工精度，即解决了模板找型问题。对陡曲面拱廊进行弧形龙骨BIM模型深化，形成所需的曲率及变化，借助Grasshopper可视化编程模型设计，对龙骨BIM模型进行摊平编号、分割排版、装框导出下料单。

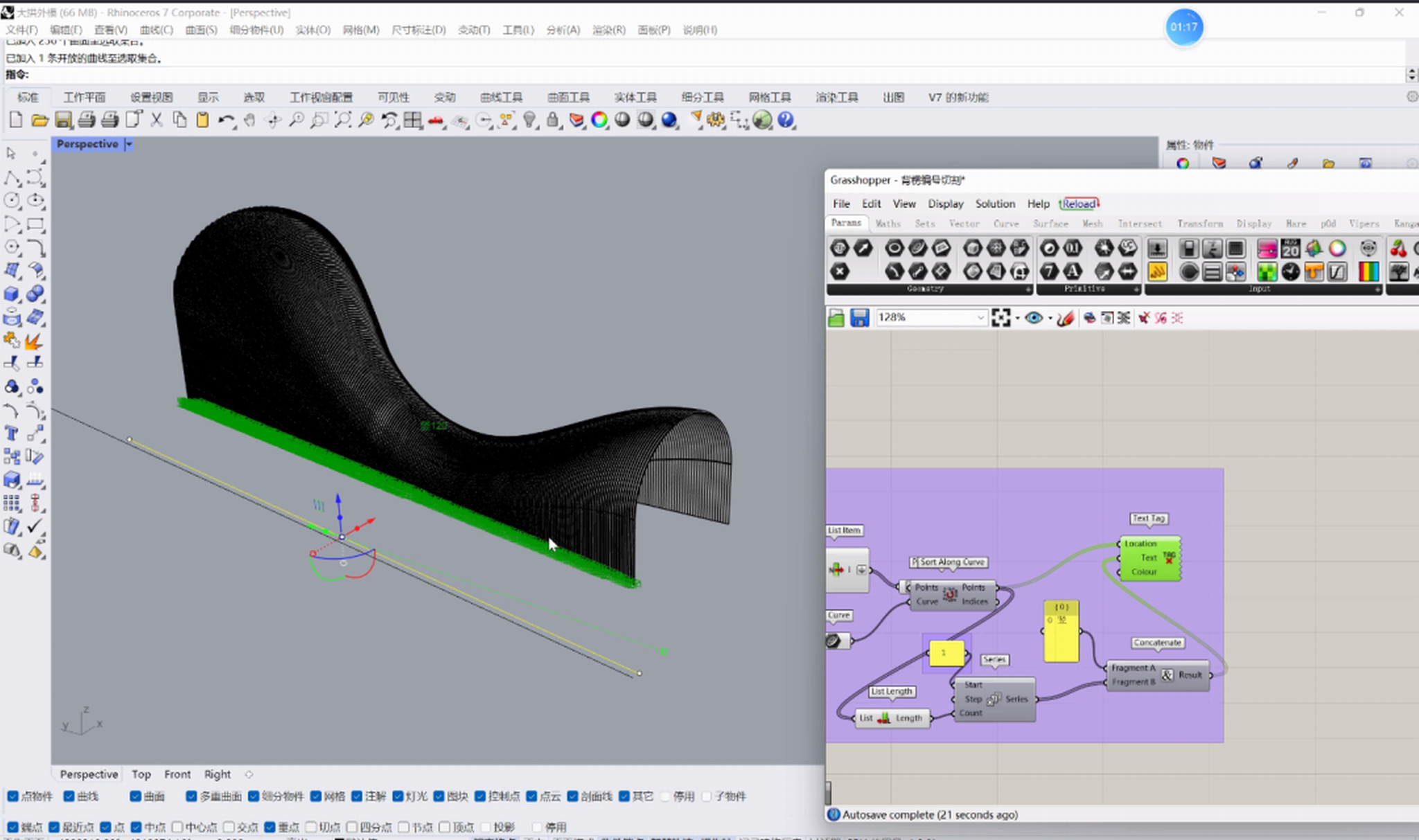

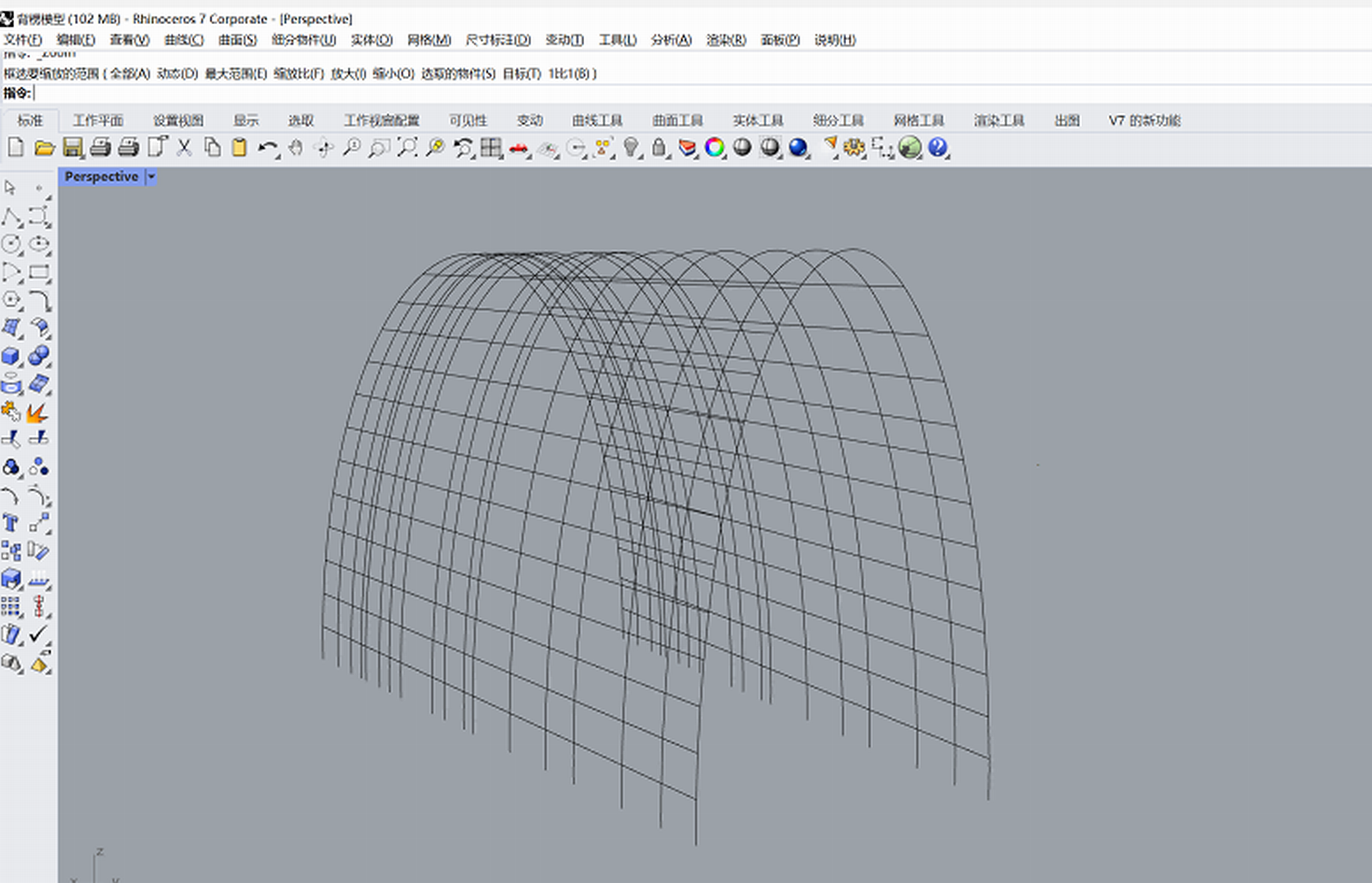

▲弧形龙骨BIM模型深化

将下料单导入数控机床的刀路设置软件，转化成数控机床可识别的刀路图，生产数控机床可识别的道路文件，通过刀路控制进行龙骨自动化加工。

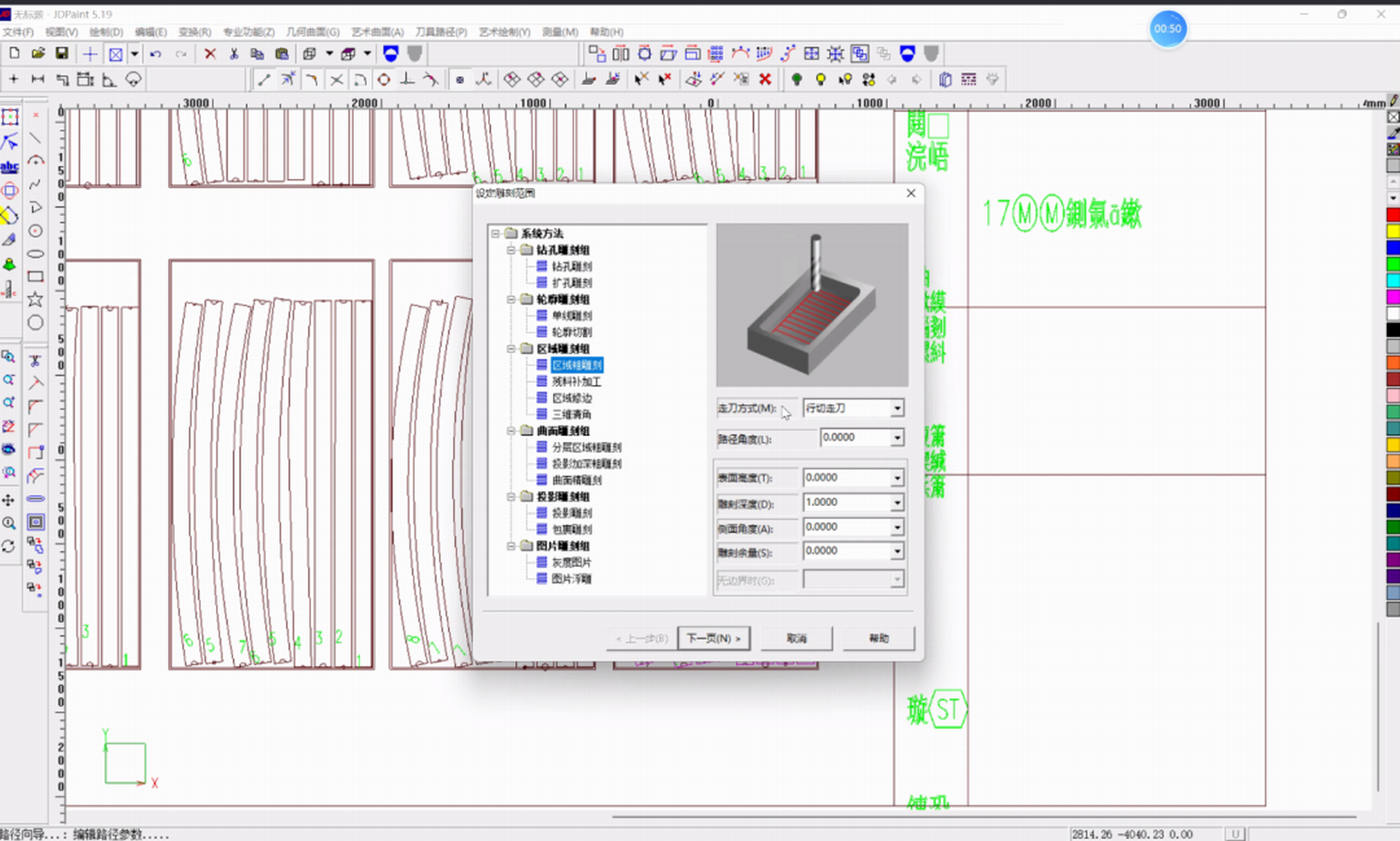

▲将下料单导入数控机床的刀路设置软件

2、陡曲面异形拱廊的定位放线难度极高，传统测量工具无法高效、精准的进行放线、复核、检查验收，复杂曲面测量控制技术为施工重难点。

解决方案

弧形龙骨安装完成后，深化拱廊龙骨BIM模型，去除模型实体并保留切割线集，将其深化BIM模型导入放线机器人操作手薄，抓取弧形曲率控制点，对其进行三维异形结构的空间放线和测量检核，验收标准为±3mm，从而对拱廊偏差值进行控制。

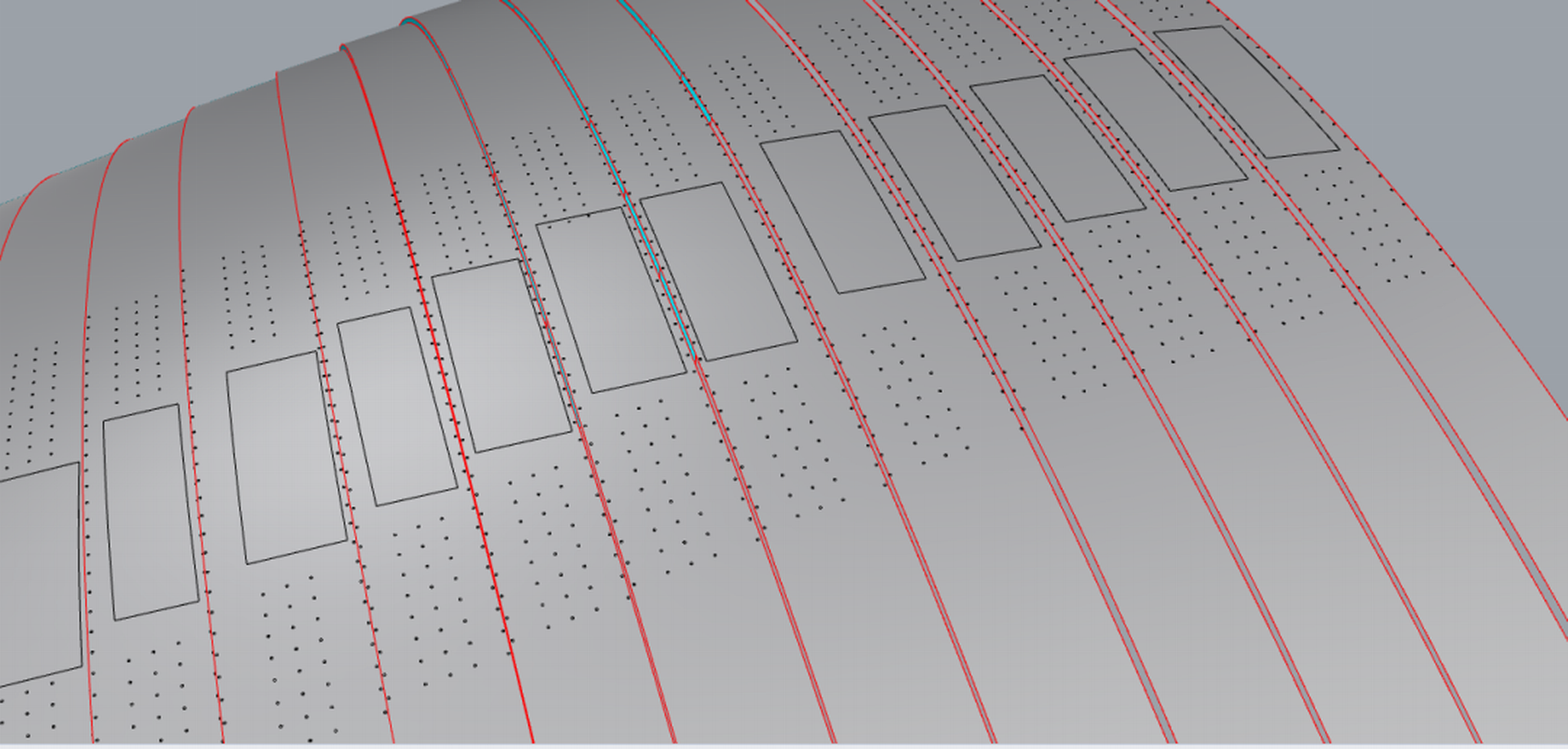

▲模型处理并抓取曲率控制点

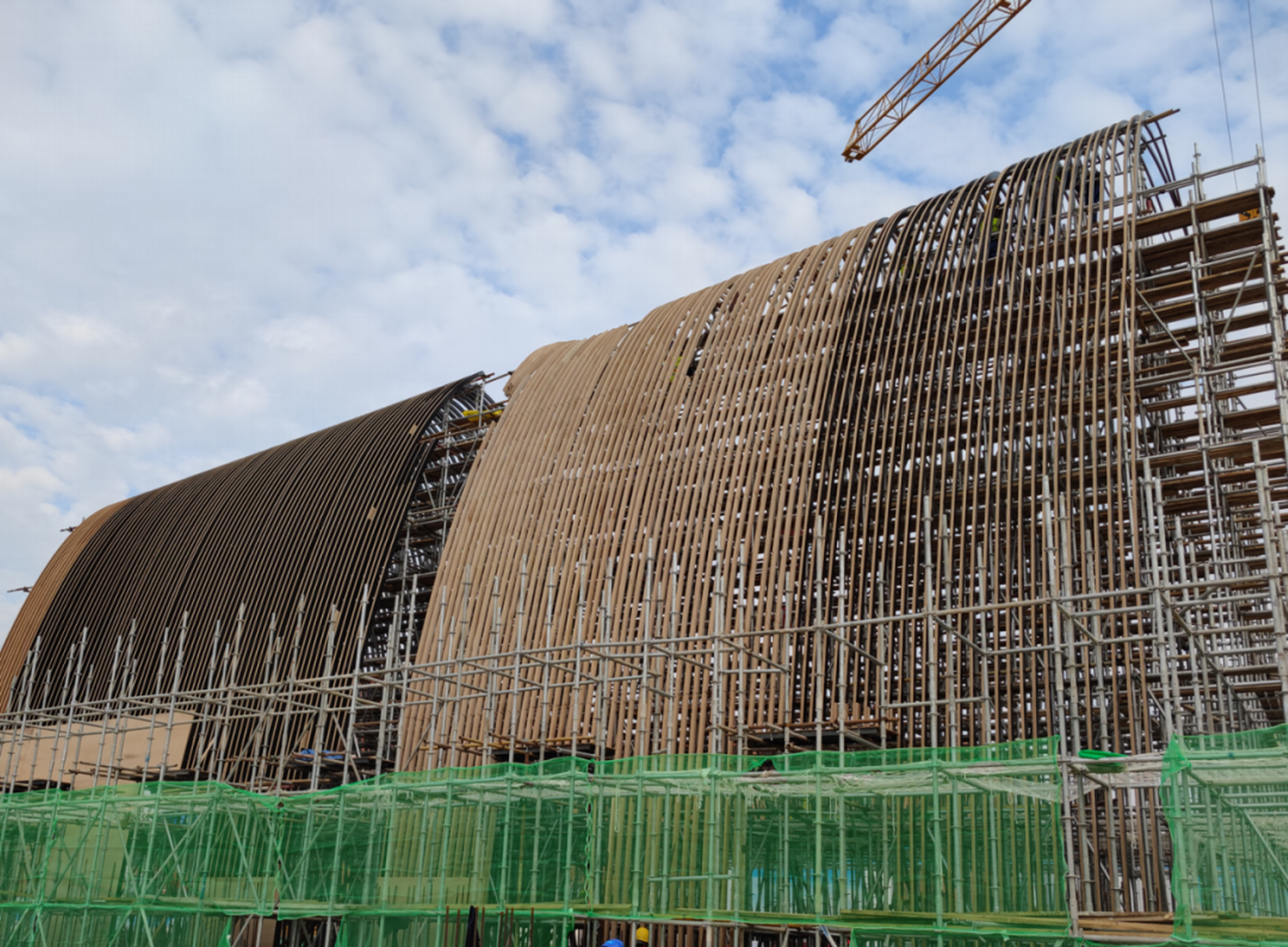

▲弧形龙骨安装效果

3、拱廊内部使用5种颜色共计约30万块的釉面砖，按曲面正切方向进行垂直排列，且排布效果呈现为雨滴型，如何实现流光溢彩的面砖排布效果为施工重难点。

解决方案

为满足拱廊内部如窑洞般流光溢彩的釉面砖效果，按设计要求，对拱廊BIM模型进行排砖深化，对拱廊内部釉面砖颜色分布进行确定。借助BIM排砖模型导出排砖图，并对排砖图进行区域分割。将BIM排砖图进行深化、编号，按照1:1比例打印，预先将打印排砖图铺设在地平面上进行釉面砖排布，然后将打印排砖图上墙、铺设在模板上指导釉面砖施工。

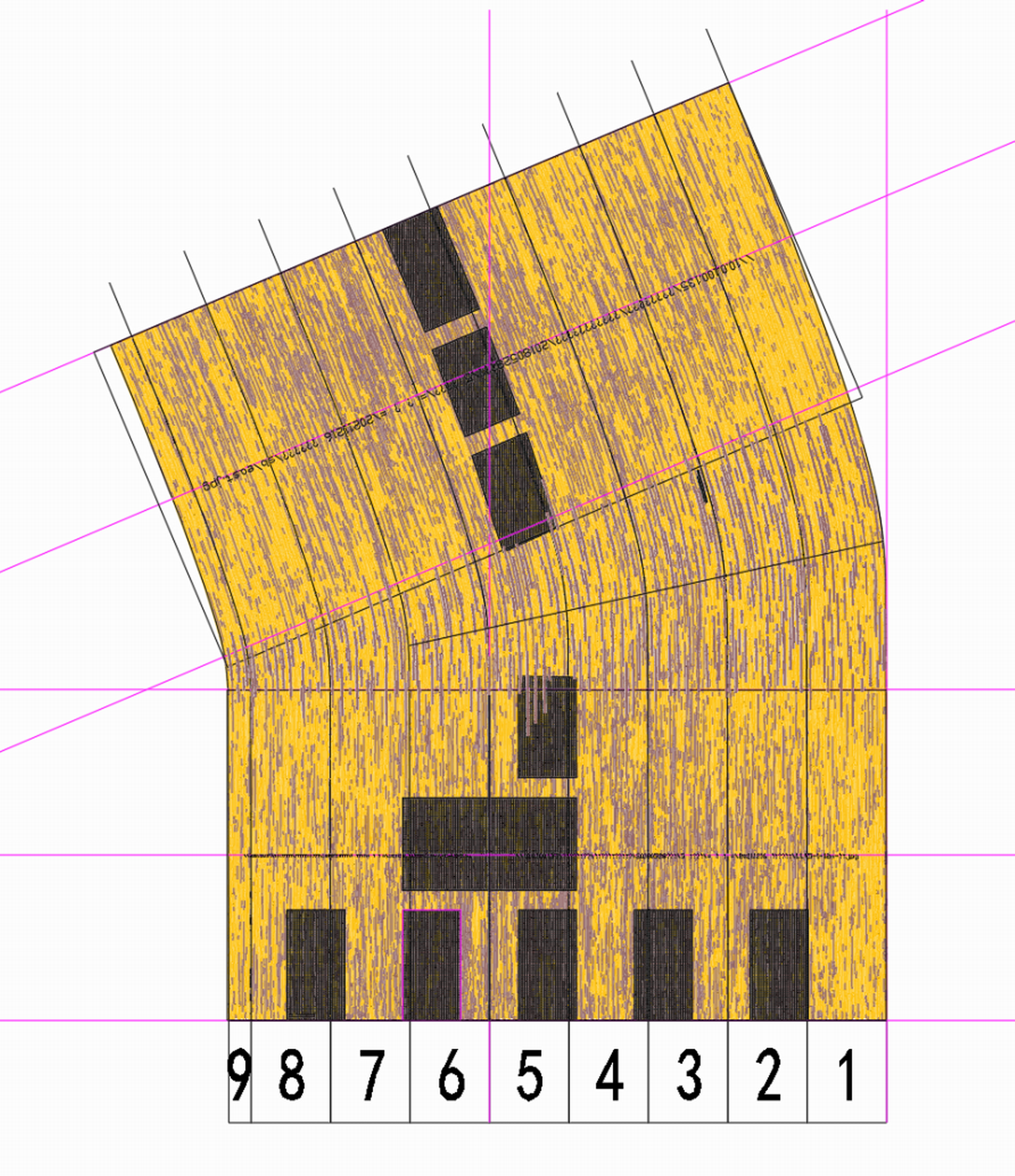

▲打印BIM深化排砖图指导釉面砖色彩排布

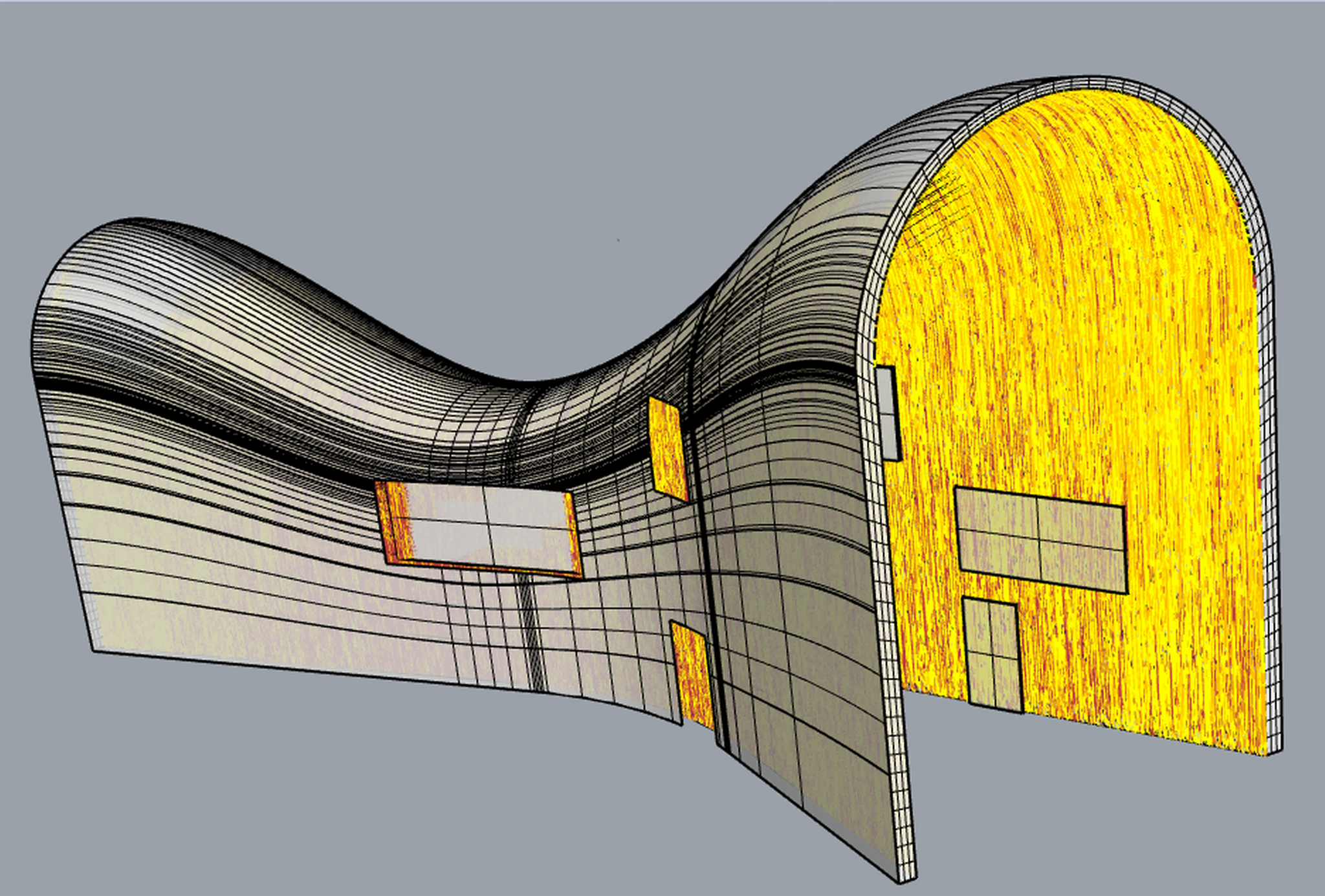

▲拱廊排砖BIM深化模型

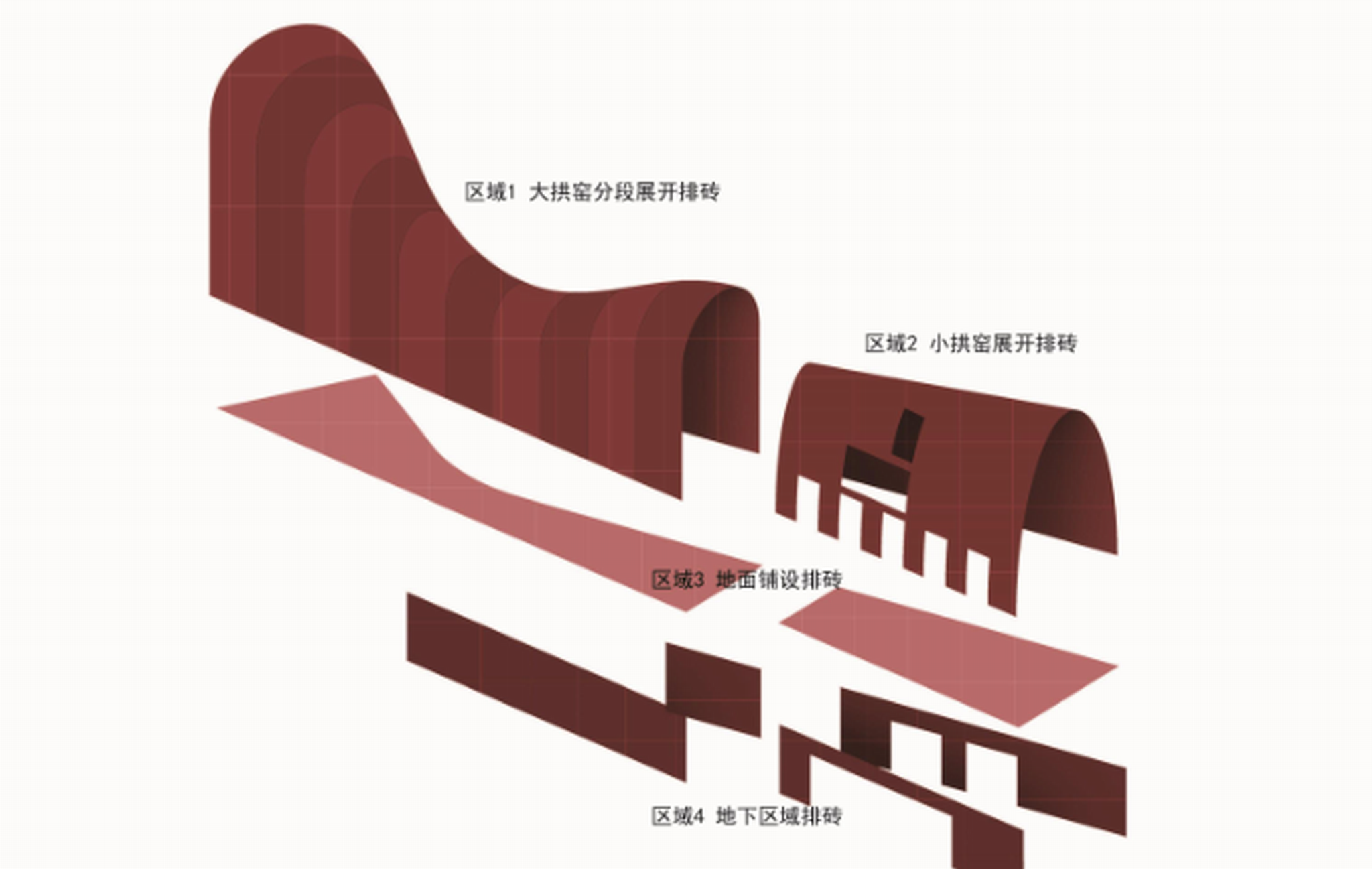

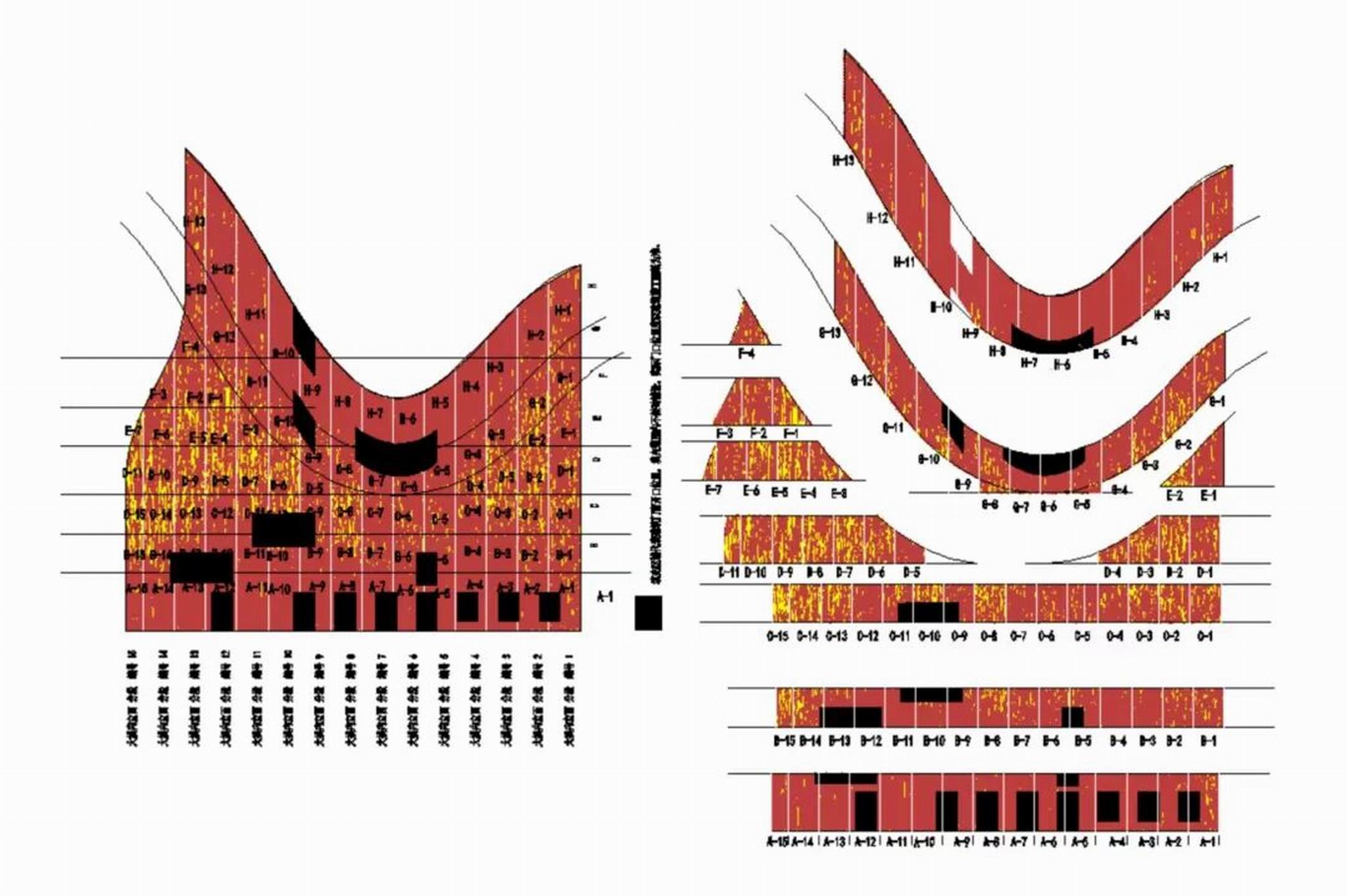

▲BIM深化模型导出排砖图并进行区域分割

为防止釉面砖安装时及混凝土振捣时釉面砖脱落，而进一步增大釉面砖的抗脱落拉拔力，砖凹槽内采用直径3mm～3.5mm的抗腐蚀金属铜丝与墙体钢筋进行连接以及模板底板进行连接，可有效保证在变曲线和拱形状态下的整体性、连接稳固性以及抗震性，并使用定制多段式对拉加固工具进行面砖层压紧。

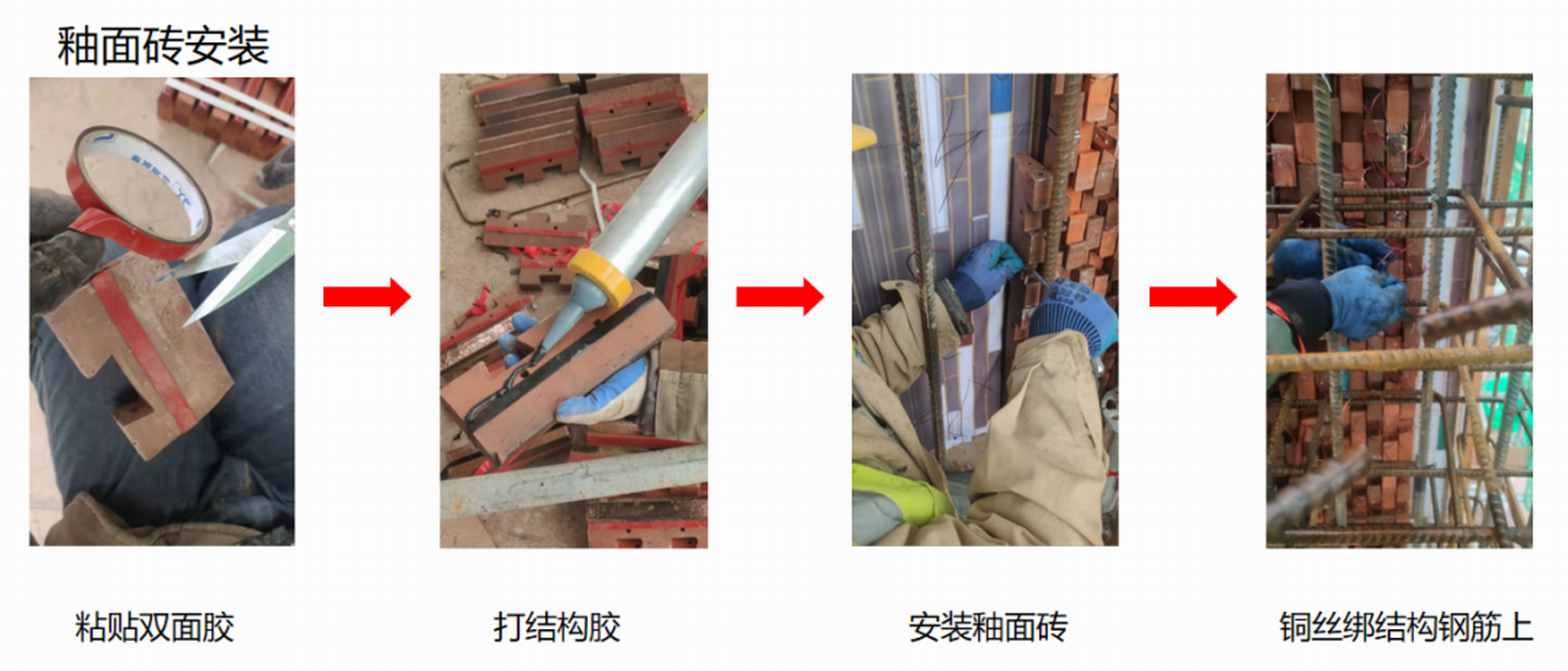

▲釉面砖安装流程图

4、拱廊为陡曲面变曲率外形，且墙体厚度随高度变化，常规方法无法进行彩色清水混凝土方量计算。

解决方案

采用revit体量进行拱廊模型精准搭建，依据施工流水段划分，保留相应流水段拱廊BIM模型，属性栏得出相应彩色清水混凝土方量数值，指导现场混凝土下料。

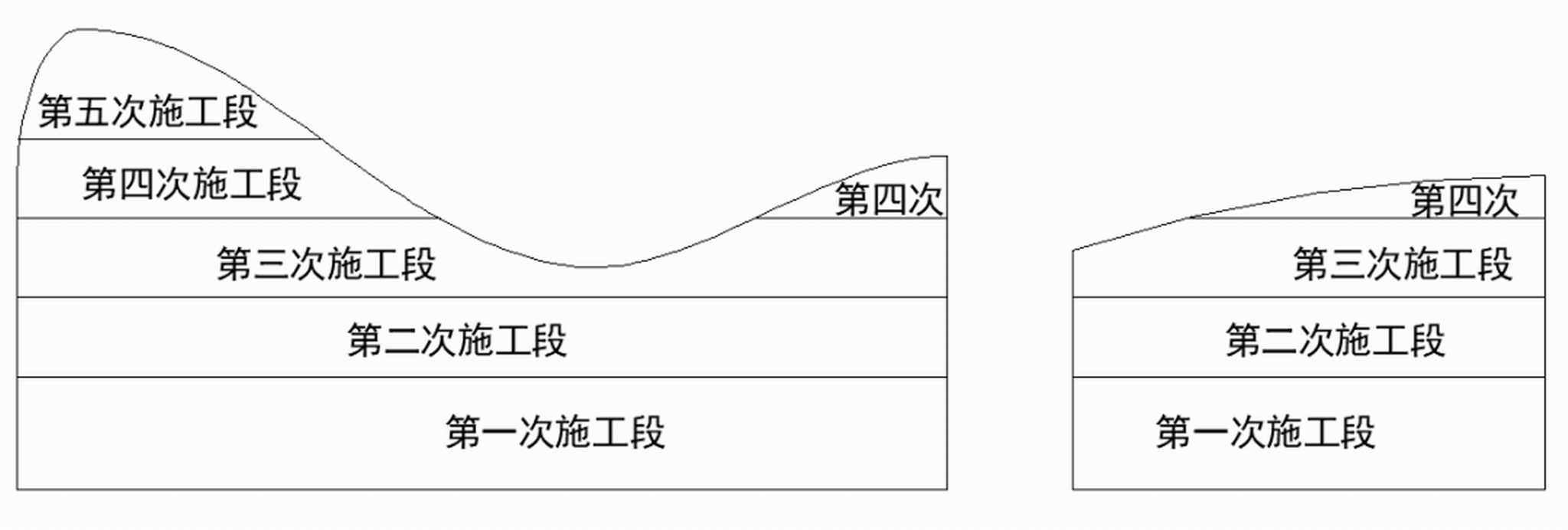

▲施工流水段划分

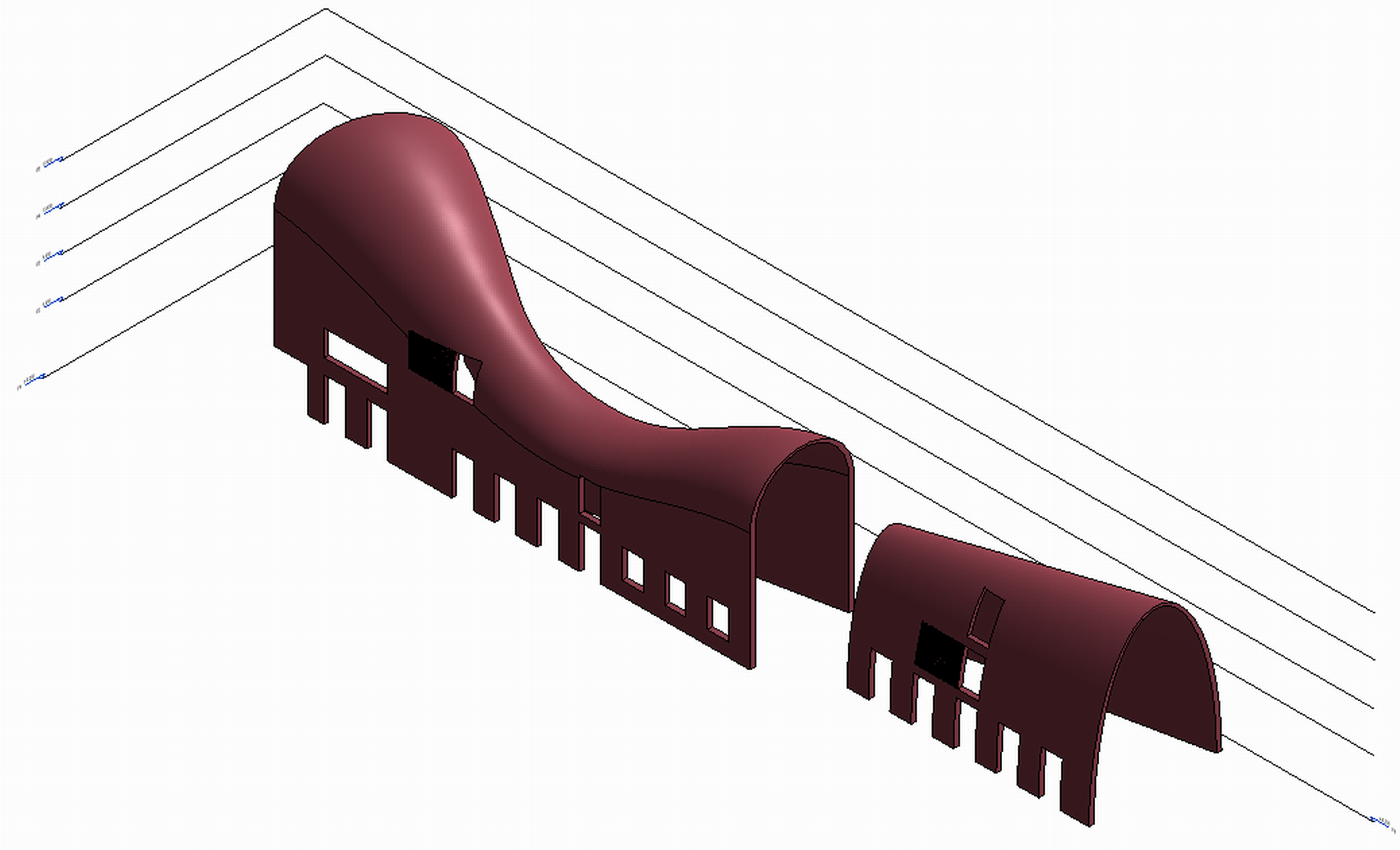

▲拱廊BIM模型

#02施工工艺

2.1釉面砖安装

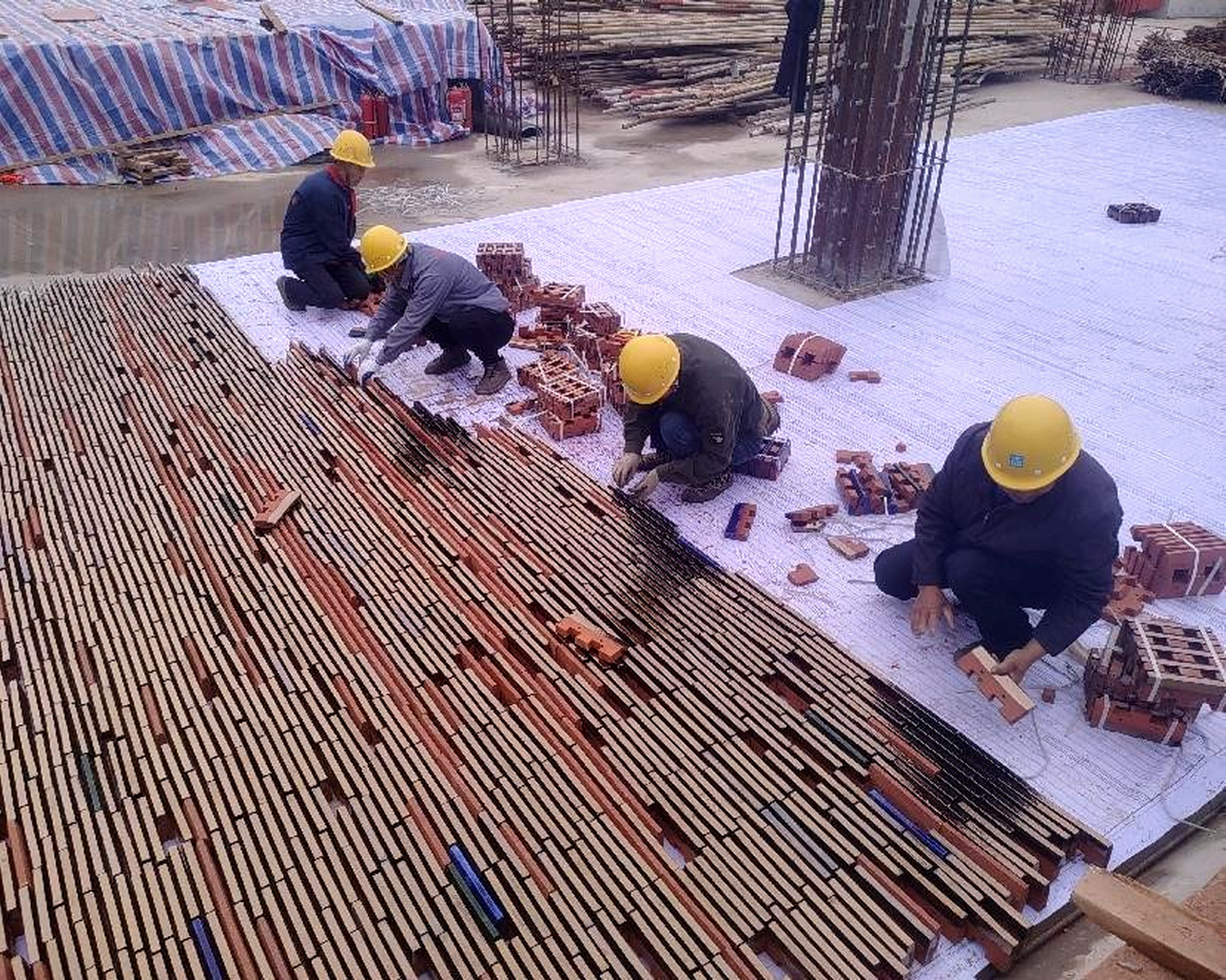

釉面砖安装之前需要先将排砖图1:1打印出来首先在地上进行预拼装，看看釉面砖排版效果是否能够达到设计要求，然后将1:1的排砖图粘贴到拱廊衬板上部，用于釉面砖安装的参照，再然后在衬板上部每间隔25片釉面砖安装一条与砖缝同宽小板条，以此来控制釉面砖整体通缝，最后安装釉面砖时釉面砖两侧需贴上双面胶条，并打上结构胶，使用铜丝将其固定在衬板上部避免安装时釉面砖脱落。

釉面砖安装时需通过专门留下的孔眼预留铜丝处理，后期与钢筋进行连接，以此来防止后期拆模后釉面砖粘接不牢而导致脱落。

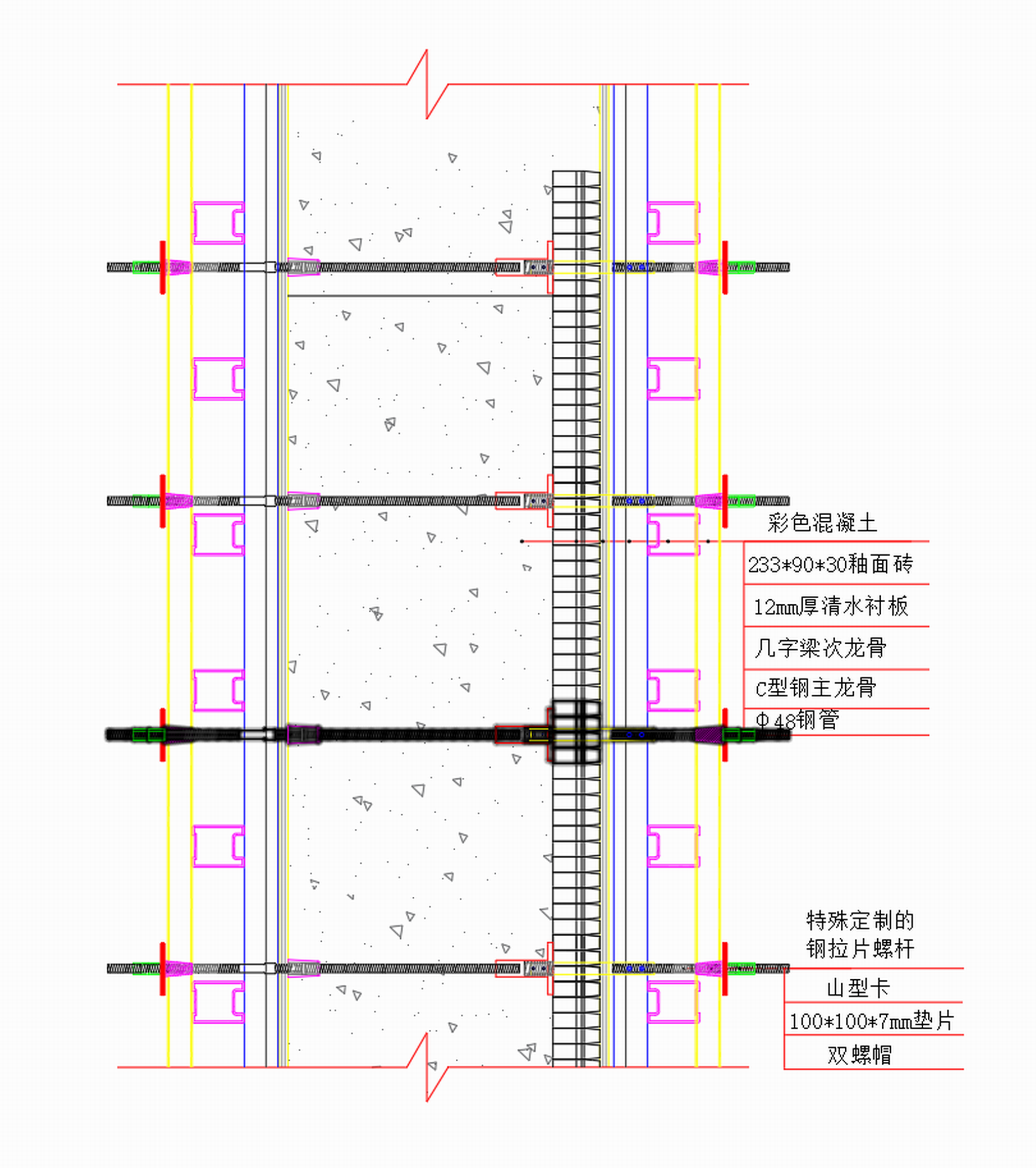

▲釉面砖安装深化图

2.2外侧模板安装与加固

因釉面砖面不允许出现孔洞，因此本项目发明了一种用于釉面砖加固的钢拉片螺杆，釉面砖安装完成后开始安装特质的钢拉片螺杆。

安装外侧木纹板时需用塔吊将加工完的大模板吊至至现场，因作业空间小无法使用塔吊进行吊装，需使用人工进行安装。

因为模板较大且无法使用塔吊吊装，因此使用专业的木工分外侧大模板的安装，上面的木工将模板竖起并且平稳的往下放置，下面的木工将模板接住，并平稳的放置安装到位。

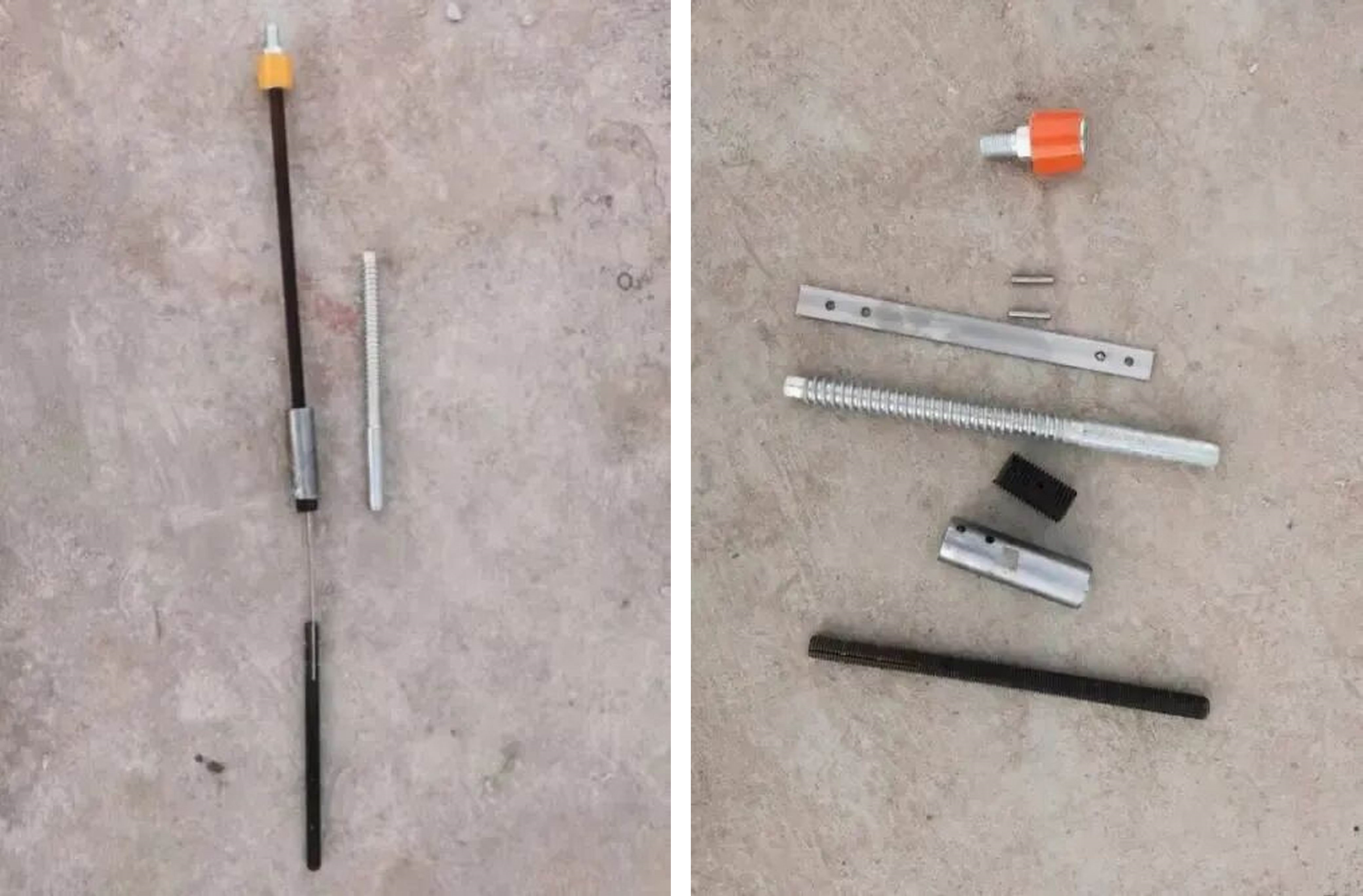

▲特制钢拉片螺杆

本项拱廊底部墙体为垂直段，垂直段次龙骨则选用铝合金几字梁作为次龙骨，铝合金几字梁与需从外侧使用自攻螺丝从模板背面进行加固，铝合金几字梁安装完成后开始安装横向的100双C型钢主龙骨，用铁丝将其与次龙骨临时固定起来防止其掉落，横向主龙骨安装完成后，再加一层竖向的φ48的双钢管进行加固，形成三层加固体系，双钢管的间距与螺杆同宽，主龙骨安装完成后用提前安装好的定制的钢拉片螺杆加山型卡加垫片加双螺帽进行加固，以此来保证整体加固体系的稳固。

▲外侧模板安装细节

2.3拱顶阶梯状模板安装与加固

拱顶模板安装前需要在钢筋网片中间预留混凝土导棒槽，以此来保证混凝土振捣到位。

安装拱顶阶梯状模板时需用塔吊将加工完的阶梯状大模板吊至现场，吊至现场后用人工进行安装调整，以此来保证阶梯状大模板位置的精准度性。

阶梯状模板安装完成后需在每块模板上部开设混凝土振捣口及下料口，拱顶2m范围内需均需要开φ5mm的排气孔。

▲拱顶阶梯状模板安装图

拱顶阶梯状次龙骨采用100mm*51mm的木质弧形背楞间距150mm，以此来保证形状的准确性。

次龙骨后面则采用弧弯钢管用铁丝与次龙骨连接起来，以此来保证弧弯钢管不会掉下来，弧弯钢管间距300mm左右，在支撑架顶托上部则需使用双钢管。

弧弯钢管安装完成后，在弧弯钢管后面再加一层竖向的φ25的双钢筋进行加固，钢筋间距跟螺杆的间距同宽，间距450mm左右，每个螺杆后面均需用两条钢筋。

接着用定制的钢拉片螺杆加山型卡加垫片加双螺帽进行加固，以此来保证整体加固体系的稳固。

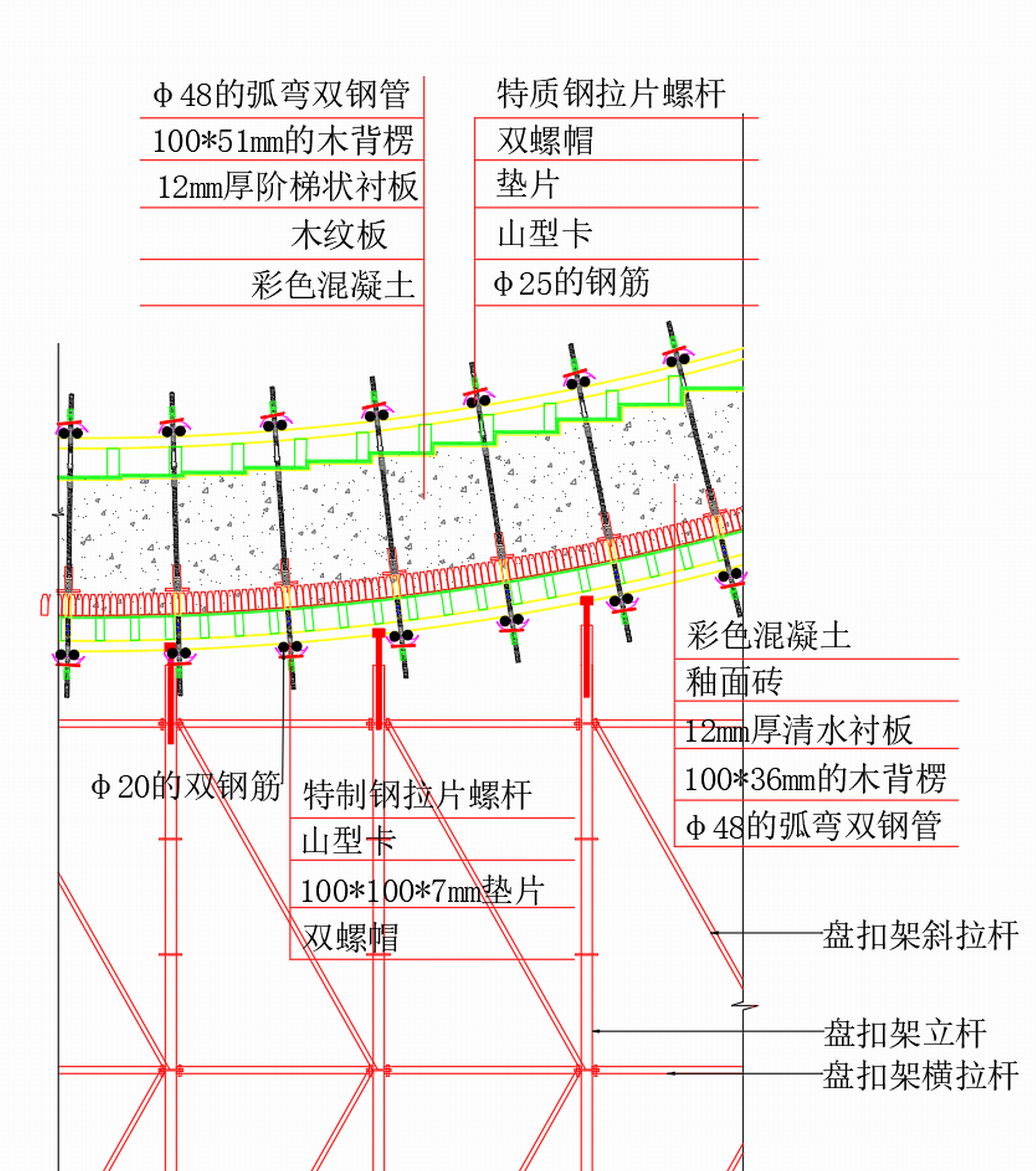

▲拱顶阶梯状模板加固示意图

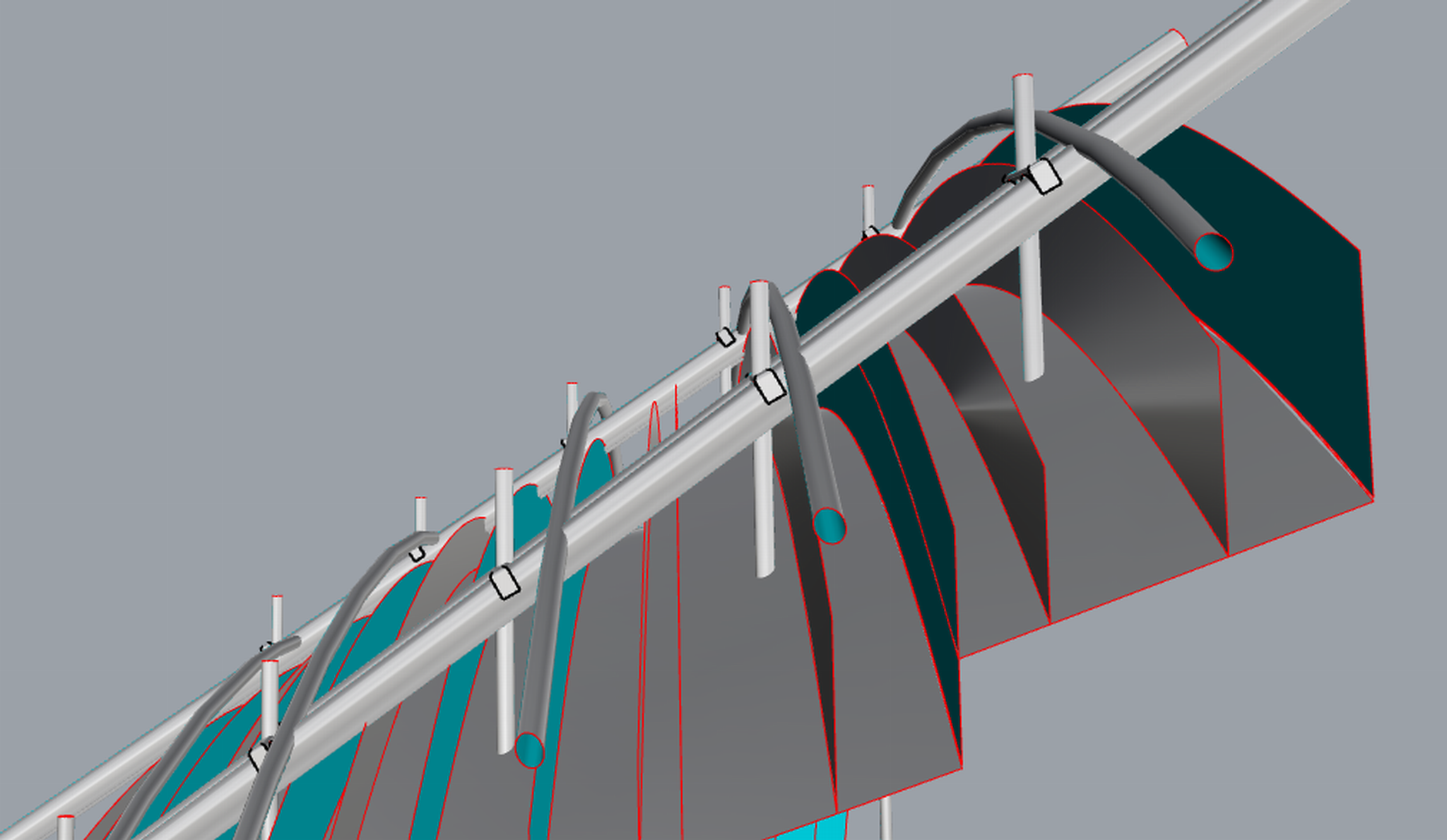

▲拱顶阶梯状模板加固模型

2.4混凝土浇筑

陶溪明珠项目彩色混凝土进行预实验，采用氧化铁黄、氧化铁红等氧化铁色素对彩色清水混凝土的颜色进行多次调配、对比筛选根据混凝土中的水泥、钢渣粉、掺合料、碎石人工沙、碎石、水、外加剂、氧化铁红、氧化铁黄以及其他进行配合比方案比选，做多组样块；确定坍落度和延展度，最终选定配合比。

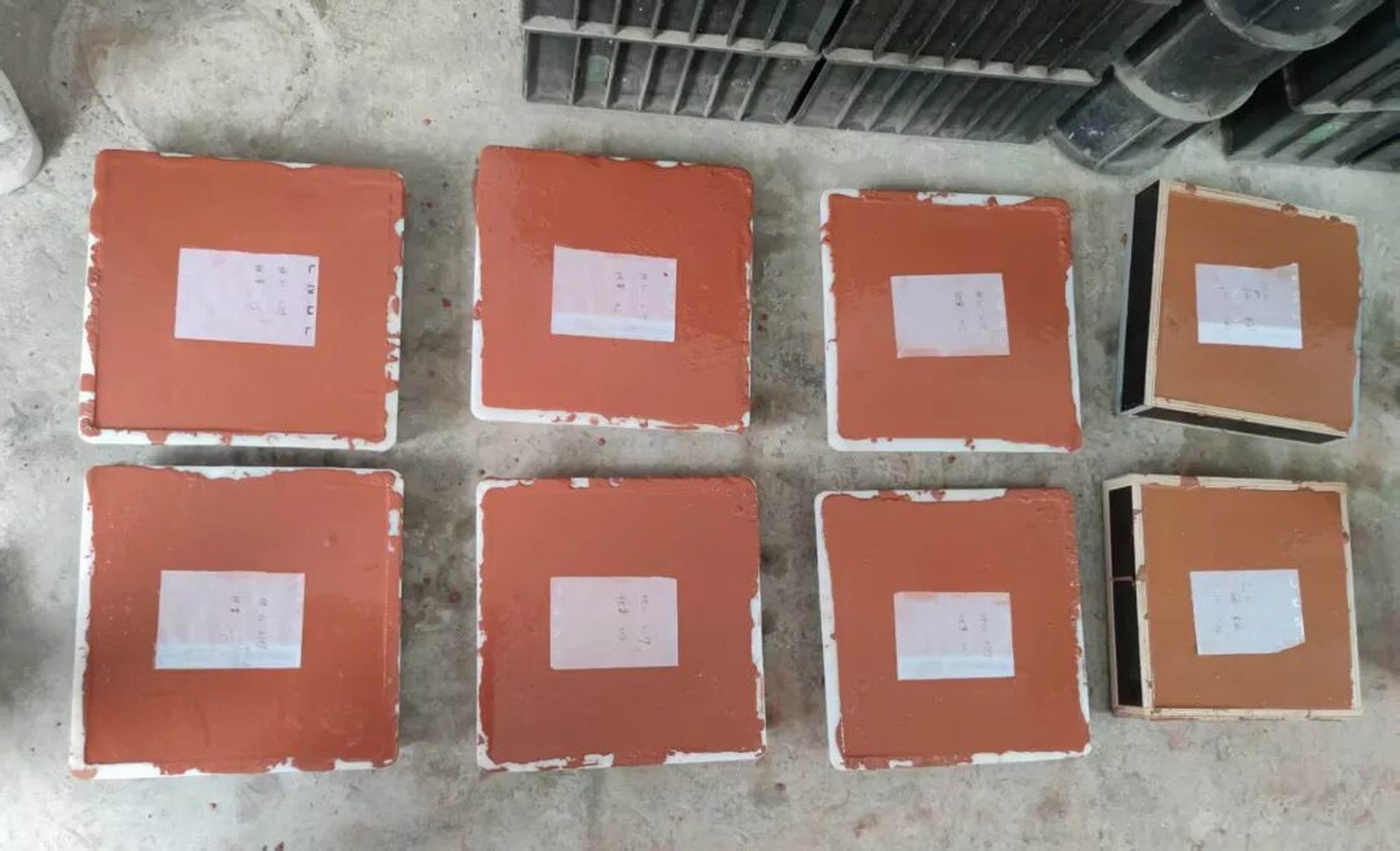

▲彩色混凝土色块试验样品

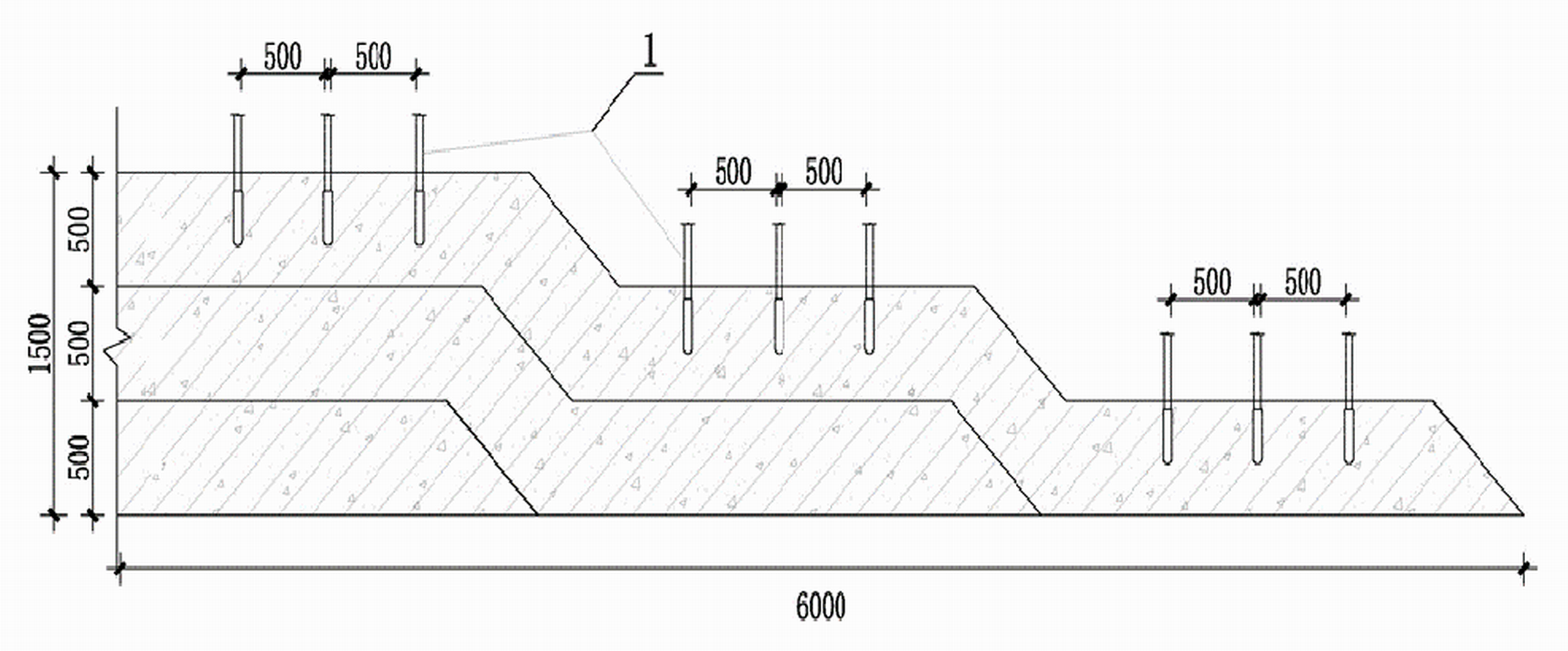

▲斜向赶浆振捣示意图

© 材料在线

©益汇达

陶溪明珠如游龙般蜿蜒伸展，展现了瓷都的历史与现代创新，将废弃老瓷厂蜕变为网红打卡项目。2023年，它以30.6万块釉面砖与波浪拱廊的史诗级融合，从全球35国300余顶尖项目中突围，斩获全球设计与制造大赛“卓越项目奖”。

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

建筑摄影© 李季

陶溪明珠的诞生，是一场工匠精神与数字文明的共创。当老瓷厂的烟囱倒下，一座用代码编织、用陶瓷包裹的新生建筑悄然升起。它不仅是景德镇献给世界的礼物，更在诉说：真正的遗产重生，不是怀旧的标本，而是让过去与未来在创新中血脉相连；真正的传承，不是把遗产供在神坛，而是让古老的灵魂住进新的躯壳，继续生长，继续呼吸。

本文部分资料来源于中国建筑设计研究院本土设计研究中心、材料在线
